MAX1308ECM+

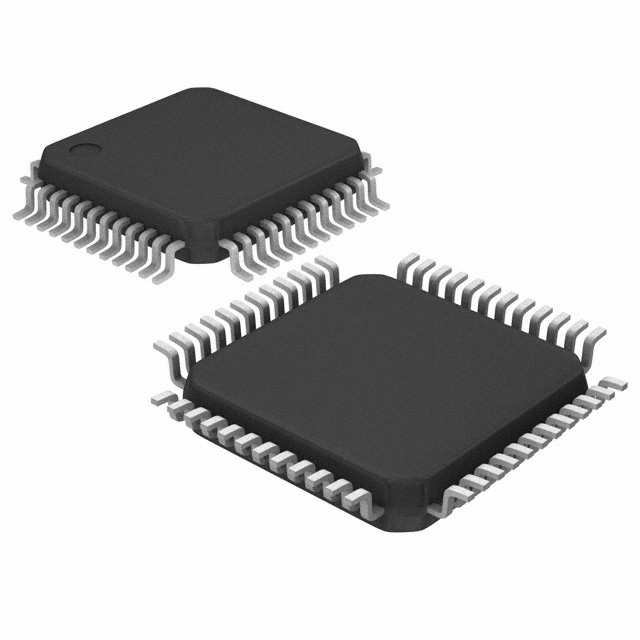

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

MAX1308ECM+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
MAX1308ECM+
AiPCBA-Teilenummer:
CM54967830
Preis (EUR):
€

21.61
AiPCBA-Lager:
136 Stk
Versendet von:
Verfügbarkeit:
86 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
AD-Konverter
Produktbeschreibung:
ADC, Proprietary Method, 12Bit, 1 Func, 8Channel, Parallel, Word Access, BICMOS, PQFP48, 7 X 7MM, ROHS COMPLIANT, LQFP-48
Dokumentation:
Datenblatt
3D-Modell

MAX1308ECM+ Kaufen MAX1308ECM+ Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: MAX1308ECM+

AiPCBA P/N: CM54967830

Hersteller: Maxim Integrated

Paket: LQFP-48

Preis
€

21.61

Gesamt: 222 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

MAX1308ECM+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

AD-Konverter

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

48 Pin

Verpackung

LQFP-48

Netzspannung

4.75V (min)

Anzahl der Stromkreise

1 Circuit

Pinzahl

48 Position

Die Anzahl der Bits

12 Bit

Samplerate

456 ksps

Anzahl der Eingänge

8 Input

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung (max.)

5.25 V

Versorgungsspannung (Min)

4.75 V

Ähnliche Produkte anzeigen

MAX1308ECM+ Datenblatt-PDF

MAX1308ECM+ Datenblatt PDF

37 Pages, 3056 KB

2015/06/15

Ansicht

MAX1308ECM+ Datenblatt PDF

37 Pages, 466 KB

2012/03/28

Ansicht

MAX1308ECM+ Datenblatt PDF

1 Pages, 35 KB

Ansicht

MAX1308ECM+ Datenblatt PDF

38 Pages, 2868 KB

2016/02/04

Ansicht

MAX1308ECM+ Benutzerreferenzhandbuch

14 Pages, 411 KB

2012/08/24

Ansicht

MAX1308ECM+ Anderes Datenblatt

37 Pages, 364 KB

Ansicht

MAX1308ECM+ Anderes Datenblatt

12 Pages, 229 KB

2021/07/14

Ansicht

MAX1308ECM+ Anderes Datenblatt

9 Pages, 396 KB

2021/08/27

Ansicht

MAX1308ECM+ Anderes Datenblatt

7 Pages, 106 KB

Ansicht

MAX1308ECM+ Anderes Datenblatt

1 Pages, 92 KB

2019/06/07

Ansicht

MAX1308ECM+ Anderes Datenblatt

1 Pages, 262 KB

2016/02/03

Ansicht

MAX1308ECM+ Anderes Datenblatt

1 Pages, 71 KB

2014/03/03

Ansicht

MAX1308ECM+ Anwendungshinweis

9 Pages, 162 KB

2012/08/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Unknown

Verpackungsmethoden

Each

MAX1308ECM+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

MAX1308ECM+ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

MAX1308ECM+ Datenblatt >

Funktionsübersicht

The MAX1308ECM+ is an 8-channel, 12bit, simultaneous sampling analogue to digital converter (ADC) with 0 to +5V analogue input range in 48 pin LQFP package. It has an independent track and hold (T/H) circuitry provides simultaneous sampling for each channel and provides a ±5V input range with ±16.5V fault-tolerant inputs. A 20MHz, 12bit, bidirectional parallel data bus provides the conversion results and accepts digital inputs that activate each channel individually. The simultaneous sampling of all active channels preserves relative phase information, internal or external reference & clock capability offer great flexibility and ease of use. This is used in SIN/COS position encoder, power-grid synchronization, vibration and waveform analysis.
Analogue supply voltage range from 4.75V to 5.25V
Digital supply voltage range from 2.7V to 5.25V
Operating temperature range from -40°C to 85°C
Aperture delay is 8ns and aperture delay matching is 100ps
Fast conversion time is 1.98µs
High throughput of 456ksps/channel
Typical values are 84dBc SFDR, -86dBc THD, 71dB SINAD and fIN = 500KHz at 0.4dBFS
Internal reference of +2.5V or external reference of +2V to +3V
Analogue supply current is 54mA & digital supply current is 1.3mA (all channels selected)
Shutdown and power-saving modes

MAX1308ECM+ Datenblatt >
