PCA9550DP,118 Bestand und Preise

NXP LED Driver 2.5V/3.3V/5V 8Pin TSSOP T/R
1.43
PCA9550DP,118

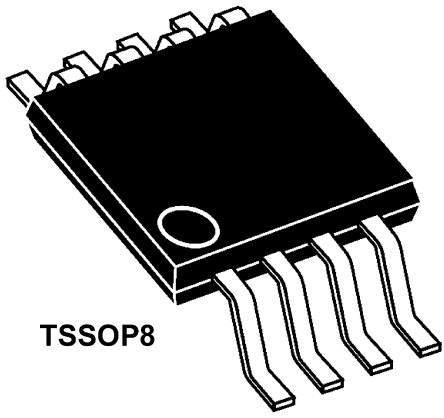

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.
PCA9550DP,118 NXP
NXP
  • Hersteller:
    NXP
  • Hersteller-Nr:
    PCA9550DP,118
  • AiPCBA-Teilenummer:
    CM28807925
  • Preis (EUR):
    1.43
  • AiPCBA-Lager:
    2,475 Stk
  • Verfügbarkeit:
    1,613 Stück auf Lager
    Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
  • Produktkategorie:
    LED-Treiber
  • Produktbeschreibung:
    LED Driver 2.5V/3.3V/5V 8Pin TSSOP T/R
  • Dokumentation: 3D-Modell
PCA9550DP,118 Kaufen PCA9550DP,118 Bestand & Preis aktualisiert um 2025-06-13 03:50:22
  • Aktualisieren
    Teilenummer: PCA9550DP,118
    AiPCBA P/N: CM28807925
    Hersteller: NXP
    Paket: TSSOP-8
    Preis
    1.43
    Gesamt: 4,088 Stk
    MOQ: 1
    Versand von: Lagerhaus Hongkong
    Versanddatum: 2025/06/18 (erwartet)
  • Kaufen
    • *Mengenangebot anfordern?
    • *Bestand ändert sich sehr schnell
    • Kontakt sofort!
    *Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

    Teilebestand prüfen

    Bestandsprüfung
    108.116 Teile im AiPCBA-Lager gelagert
    Erinnerungen zur Betrugsprävention
    Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.
    AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.
    Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.
    Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com
    PCA9550DP,118 Spezifikationen Ähnliche Produkte anzeigen (99+)
    TYP
    BESCHREIBUNG
    AUSWÄHLEN
    Hersteller
    NXP
    Kategorie
    LED-Treiber
    3D-Modell
     3D-Modell
    Montagesmethoden
    Surface Mount
    Anzahl von Pins
    8 Pin
    Verpackung
    TSSOP-8
    Frequenz
    400 kHz
    Ausgang-Schnittstellen
    2 Output
    Versorgungsstrom
    500 mA
    Pinzahl
    8 Position
    Verlustleistung
    400 mW
    Ausgangsstrom (max)
    25 mA
    Betriebstemperatur (max.)
    85 ℃
    Betriebstemperatur (Min)
    -40 ℃
    Verlustleistung (max)
    400 mW
    Versorgungsspannung
    2.3V ~ 5.5V
    Versorgungsspannung (max.)
    5.5 V
    Versorgungsspannung (Min)
    2.3 V
    Eingangsspannung
    2.3V ~ 5.5V
    Ähnliche Produkte anzeigen
    PCA9550DP,118 Datenblatt-PDF
    PCA9550DP,118 Datenblatt PDF
    158 Pages, 4250 KB
    2003/03/25
    Ansicht
    PCA9550DP,118 Datenblatt PDF
    8 Pages, 3541 KB
    2014/07/29
    Ansicht
    PCA9550DP,118 Datenblatt PDF
    6 Pages, 414 KB
    2010/06/29
    Ansicht
    PCA9550DP,118 Datenblatt PDF
    26 Pages, 152 KB
    2019/06/19
    Ansicht
    PCA9550DP,118 Benutzerreferenzhandbuch
    64 Pages, 1364 KB
    2011/03/09
    Ansicht
    PCA9550DP,118 Programmierhandbuch
    27 Pages, 140 KB
    2017/07/11
    Ansicht
    PCA9550DP,118 Programmierhandbuch
    26 Pages, 151 KB
    2008/10/10
    Ansicht
    PCA9550DP,118 Programmierhandbuch
    26 Pages, 152 KB
    2007/12/06
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    63 Pages, 1566 KB
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    49 Pages, 2232 KB
    2003/02/27
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    20 Pages, 1066 KB
    2008/07/23
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    11 Pages, 337 KB
    2008/09/24
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    6 Pages, 250 KB
    2017/01/09
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    6 Pages, 2689 KB
    2014/07/01
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    5 Pages, 310 KB
    2020/11/24
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    5 Pages, 240 KB
    2016/02/08
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    4 Pages, 214 KB
    2010/09/15
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    4 Pages, 232 KB
    2010/09/15
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    3 Pages, 134 KB
    2014/03/25
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    3 Pages, 456 KB
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    2 Pages, 1783 KB
    2008/08/01
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    2 Pages, 373 KB
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    2 Pages, 220 KB
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    2 Pages, 9 KB
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    1 Pages, 34 KB
    2013/09/10
    Ansicht
    PCA9550DP,118 Anderes Datenblatt
    1 Pages, 9 KB
    Ansicht
    PCA9550DP,118 Anwendungshinweis
    27 Pages, 1013 KB
    2002/07/23
    Ansicht
    PCA9550DP,118 Anwendungshinweis
    7 Pages, 53 KB
    2007/06/13
    Ansicht
    Größe & Paket
    TYP
    BESCHREIBUNG
    Länge
    3.1 mm
    Breite
    3.1 mm
    Höhe
    0.95 mm
    Betriebstemperatur
    -40℃ ~ 85℃ (TA)
    Produktlebenszyklus
    Active
    Verpackungsmethoden
    Tape & Reel (TR)
    Umwelt
    TYP
    BESCHREIBUNG
    RoHS-Standard
    RoHS Compliant
    Bleifreier Status
    Lead Free
    Exportklassifikationen
    TYP
    BESCHREIBUNG
    ECCN Code
    EAR99
    Funktionsübersicht
    • Overview
    • The PCA9550 LED blinker blinks LEDs in I²C-bus and SMBus applications where it is necessary to limit bus traffic or free up the I²C master"s (MCU, MPU, DSP, chip set, etc.) timer. The uniqueness of this device is the internal oscillator with two programmable blink rates. To blink LEDs using normal I/O expanders like the PCF8574 or PCA9554, the bus master must send repeated commands to turn the LED on and off. This greatly increases the amount of traffic on the I²C-bus and uses up one of the master"s timers. The PCA9550 LED blinker instead requires only the initial set-up command to program BLINK RATE 1 and BLINK RATE 2 (i.e., the frequency and duty cycle). From then on, only one command from the bus master is required to turn each individual open-drain output ON, OFF, or to cycle at BLINK RATE 1 or BLINK RATE 2. Maximum output sink current is 25 mA per bit and 50 mA per package.
    • Any bits not used for controlling the LEDs can be used for General Purpose parallel Input/Output (GPIO) expansion.
    • The active LOW hardware reset pin (RESET) and Power-On Reset (POR) initializes the registers to their default state, all zeroes, causing the bits to be set HIGH (LED off).
    • One hardware address pin on the PCA9550 allows two devices to operate on the same bus.
    • MoreLess
    • ## Features
    • * 2 LED drivers (on, off, flashing at a programmable rate)
    • * 2 selectable, fully programmable blink rates (frequency and duty cycle) between 0.172 Hz and 44 Hz (5.82 seconds and 0.023 second)
    • * Input/output not used as LED drivers can be used as regular GPIOs
    • * Internal oscillator requires no external components
    • * I²C-bus interface logic compatible with SMBus
    • * Internal power-on reset
    • * Noise filter on SCL/SDA inputs
    • * Active LOW reset input
    • * 2 open-drain outputs directly drive LEDs to 25 mA
    • * Controlled edge rates to minimize ground bounce
    • * No glitch on power-up
    • * Supports hot insertion
    • * Low standby current
    • * Operating power supply voltage range of 2.3 V to 5.5 V
    • * 0 kHz to 400 kHz clock frequency
    • * ESD protection exceeds 2000 V HBM per JESD22-A114, 150 V MM per JESD22-A115 and 1000 V CDM per JESD22-C101
    • * Latch-up testing is done to JEDEC Standard JESD78 which exceeds 100 mA
    • * Packages offered: SO8, TSSOP8 (MSOP8), HVSON8
