RL78/G10 ターゲット・ボード
QB-R5F10Y16-TB ユーザーズ・マニュアル
ユーザーズ・マニュアル
R20UT2349XJ0200
Rev 2.00 2013.06.24
本製品は、ルネサス エレクトロニクス製のプログラミング機能付きオンチップ･デバッグ･エミュレータ E1 を使用して、マイコンの動作を試
すためのターゲット･ボードです。
①RL78/G10 ターゲット･ボード(QB-R5F10Y16-TB)の特徴
●RL78/G10(R5F10Y16)搭載
●ユニバーサル･エリア(2.54mm ピッチ)を搭載
●フラッシュ・メモリ・プログラミング, オンチップ･デバッグのみ対応(TOOL0 端子使用)
●マイコンの端子を周辺ボード･コネクタに配置した高拡張性
●基板を切り離すことで, 2.54 ㎜ DIP ピッチに変換した基板として使用可能
●鉛(Pb)フリー対応品
②ハードウエア仕様
CPU R5F10Y16 メイン･クロック動作周波数 最大 20MHz
搭載部品
CN1,CN2,CN4: 周辺ボードコネクタ(2.54mm ピッチ) 5pin ソケット x3(パッドのみ)
CN3: 14pin コネクタ(E1 接続用)
Power LED: 赤 x1(LED2)
LED: 黄 x1(LED1 は P00 へ接続)
SW: SW1(INTP0 へ接続)
動作電圧 2.7V～5.5V （高速オンチップ・オシレータ 20MHz 動作時）

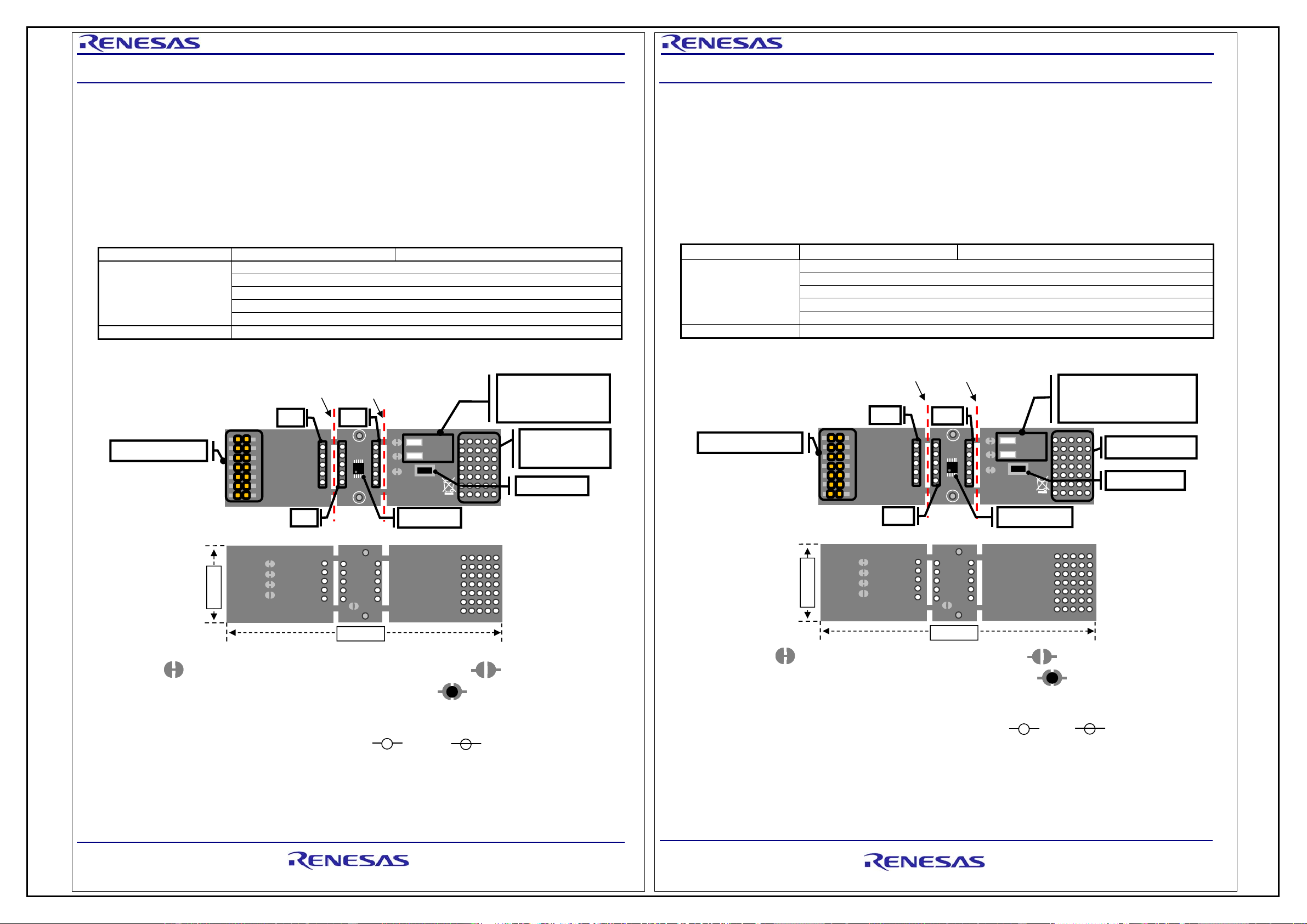

③寸法、部品配置など
SW1
P00
VDD
TOOL0
RESET
T_RESET
GND
VDD
SS-77226-1
QB-R5F10Y16
60mm
ユニバーサル
･エリア
LED
上:LED2(POWER)
下:LED1(P00)
14pinコネクタ
SW1(INTP0)
20mm
<TopView>
<BottomView>
VDD
GND
VDD
GND
T_RESET
RESET
TOOL0
JP1
JP2
JP3
JP4
OCD/Flash
Program
POWER
RESET
1
6
5
CN2
CN4
10
RL78/G10
GND
CN1
基板上のパターン
について:パターンをカットすることで、その回路はオープンとなります。
再度接続させたい場合は半田ショートしてください。
P00 を使用する場合は LED の左のショートパッドをパターンカットしてください。
回路図のパッドの表示 オープン: ショート:
④使用上の注意
・本製品に関してのサポートはお受けしておりません。初期不良の場合に限り、交換いたします。
・基板を切り離す際は,カッター等で切り込みを入れてから割ってください。 ニッパーでの切り離しも可能です。
R20UT2349XJ0200 Rev.2.00 Page 1 of 3
2013.06.24
RL78/G10 Target board
QB-R5F10Y16-TB User’s Manual
User’s Manual
R20UT2349XJ0200
Rev 2.00 2013.06.24
The QB-R5F10Y16-TB is a target board used for evaluating microcontroller operations, using the E1, the Renesas Electronics
on-chip debug emulator with programming function (hereinafter referred to as E1).
(1) RL78/G10
target board (QB-R5F10Y16-TB) features
● Incorporates RL78/G10 (R5F10Y16).
● Equipped with universal area (2.54 mm pitch)
● Supports both flash memory programming and on-chip debugging (using TOOL0 pin)
● Highly extendable; peripheral board connectors are equipped with microcontroller pins
● It can be used as a DIP conversion board of 2.54mm pitch by cutting off a board.
● Lead-free (Pb-free) product
(2) hardware specifications
CPU R5F10Y16 Main clock operating frequency MAX 20 MHz.
Embedded parts CN1, CN2, CN4: Peripheral board connectors (2.54 mm pitch), 5-pin socket
3 (pad only)
CN3: 14-pin connector (for E1 connection)
Power LED: Red
1 (LED2)
LED: Yellow
1 (LED1 connected to P00)
SW: SW1 (connected to INTP0)
Operating voltage 2.7 to 5.5 V (When the high-speed on-chip oscillator used at 20MHz)
(3) Dimensions and parts layout
SW1
P00
VDD
TOOL0
RESET
T_RESET
GND
VDD
SS-77226-1
QB-R5F10Y16
SW1(INTP0)
20mm
<TopView>
<BottomView>
VDD
GND
T_RESET
RESET
TOOL0
JP1
JP2
JP3
JP4
OCD/Flash
Program
POWER
LED
upper:LED2(POWER)
lower:LED1(P00)
Universal area
14pin connector
60mm
VDD
GND
RESET
CN4
CN2
RL78/G10
GND
CN1
1
10
5
6
Pattern on the board:
Splitting this wiring leaves open the relevant circuit ( ).
To reconnect the circuit, short the circuit by soldering (
).
When using P00 cut off the short pad on the left side of LED.
Showing of the pad on circuit diagram. open: short:
(4) Notes on use
● Renesas Electronics will not provide any support for this board, but the board can be exchanged with a new product only when
it has an initial failure.
● Before cutting off a board by hand, please make a cut by using a cutter. It is also possible to cut off it by using nippers.
R20UT2349XJ0200 Rev.2.00 Page 1 of 3
2013.06.24
基板切り離し時のカット位置
Cutting points
