© Semiconductor Components Industries, LLC, 2013
May, 2013 − Rev. 2
1 Publication Order Number:
MC74HC160A/D

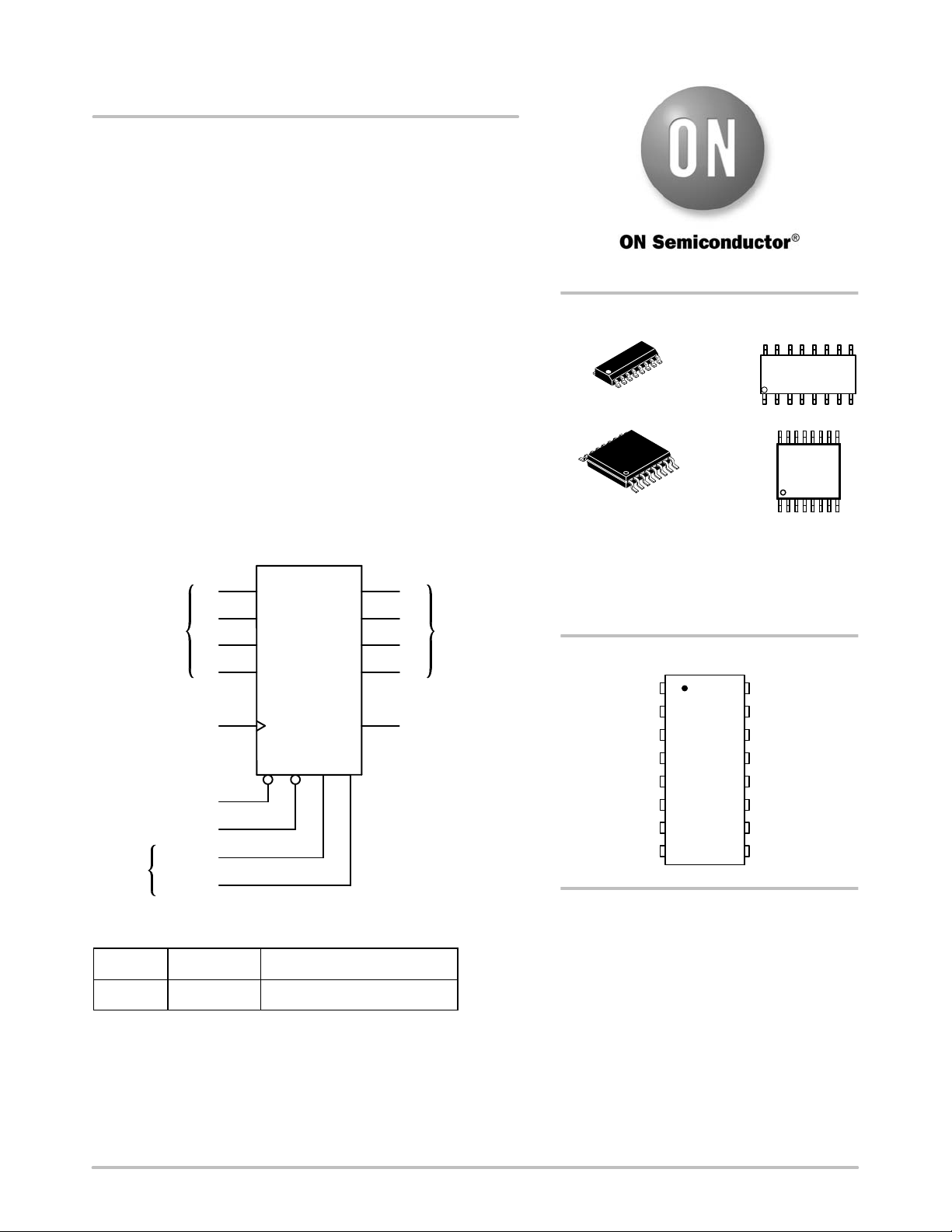

MC74HC160A
Presettable Counters
High−Performance Silicon−Gate CMOS
The MC74HC160A is identical in pinout to the LS160. The device
inputs are compatible with standard CMOS outputs; with pullup
resistors, they are compatible with LSTTL outputs.
The HC160A is a programmable BCD counters with asynchronous
Reset input.
Features
• Output Drive Capability: 10 LSTTL Loads
• Outputs Directly Interface to CMOS, NMOS, and TTL
• Operating Voltage Range: 2 to 6 V
• Low Input Current: 1 mA
• High Noise Immunity Characteristic of CMOS Devices
• In Compliance with the Requirements Defined by JEDEC Standard
No. 7A
• Chip Complexity: 234 FETs or 58.5 Equivalent Gates
• These are Pb−Free Devices
Figure 1. Logic Diagram
PIN 16 = V
CC
PIN 8 = GND
11
12
13
14
Q0
Q1
Q2
Q3
15
RIPPLE
CARRY
OUT
BCD
OUTPUTS
3
4
5
6
P0
P1
P2
P3
2
CLOCK
RESET
LOAD
ENABLE P
ENABLE T
COUNT
ENABLES
PRESENT
DATA
INPUTS
Device Count Mode Reset Mode
HC160 BCD Asynchronous
http://onsemi.com
MARKING
DIAGRAMS
SOIC−16
D SUFFIX
CASE 751B
TSSOP−16
DT SUFFIX
CASE 948F
1
16
1
16
HC160AG
AWLYWW
HC
160A
ALYWG
G
1
16
A = Assembly Location
WL, L = Wafer Lot
YY, Y = Year
WW, W = Work Week
G or G = Pb−Free Package
See detailed ordering and shipping information in the package
dimensions section on page 10 of this data sheet.
ORDERING INFORMATION
(Note: Microdot may be in either location)
PIN ASSIGNMENT
1
16
13
14
15
16
9
10
11
12
5
4
3
2
1
8
7
6
RESET
P0
CLOCK
GND
Q1
Q0
RIPPLE
CARRY OUT
V
CC
P1
P2
P3
ENABLE P
Q2
Q3
ENABLE T
LOAD
