ACPL-074L-000E

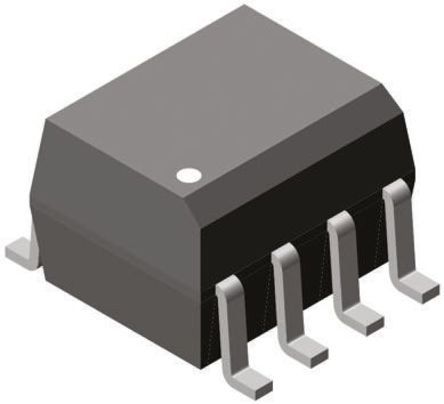

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ACPL-074L-000E Broadcom

Hersteller:
Broadcom
Hersteller-Nr:
ACPL-074L-000E
AiPCBA-Teilenummer:
CM42326237
Preis (EUR):
€

5.13
AiPCBA-Lager:
570 Stk
Versendet von:
Verfügbarkeit:
335 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Optokoppler/Optischer Isolator
Produktbeschreibung:
Optocoupler; SMD; Channels:2; Out: gate; 3.75kV; SO8; 15kV/μs
Dokumentation:
Datenblatt
3D-Modell

ACPL-074L-000E Kaufen ACPL-074L-000E Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: ACPL-074L-000E

AiPCBA P/N: CM42326237

Hersteller: Broadcom

Paket: SOIC-8

Preis
€

5.13

Gesamt: 905 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ACPL-074L-000E Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Broadcom

Kategorie

Optokoppler/Optischer Isolator

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

8 Pin

Verpackung

SOIC-8

Anstieg- und Abfallzeit

20ns, 25ns

Ausgangsspannung

6.50 V

Anzahl der Kanäle

2 Channel

Pinzahl

8 Position

Vorwärts-Spannung

1.5 V

Eingangsstrom

18.0 mA

Anstiegszeit

0.02 µs

Isolationsspannung

3.75 kV

Vorwärtsstrom

20 mA

Maximale Durchlassspannung (max.)

1.8 V

Durchlassstrom (max.)

20 mA

Abfallzeit

0.025 µs

Betriebstemperatur (max.)

105 ℃

Betriebstemperatur (Min)

-40 ℃

Ähnliche Produkte anzeigen

ACPL-074L-000E Datenblatt-PDF

ACPL-074L-000E Datenblatt PDF

1 Pages, 39 KB

2014/06/25

Ansicht

ACPL-074L-000E Datenblatt PDF

12 Pages, 516 KB

2008/06/02

Ansicht

ACPL-074L-000E Datenblatt PDF

15 Pages, 176 KB

2010/07/09

Ansicht

ACPL-074L-000E Anderes Datenblatt

29 Pages, 1082 KB

2016/02/03

Ansicht

ACPL-074L-000E Anderes Datenblatt

17 Pages, 198 KB

2014/01/14

Ansicht

ACPL-074L-000E Anderes Datenblatt

17 Pages, 109 KB

2013/08/07

Ansicht

ACPL-074L-000E Anderes Datenblatt

12 Pages, 161 KB

2011/02/21

Ansicht

ACPL-074L-000E Anderes Datenblatt

11 Pages, 240 KB

2014/06/24

Ansicht

ACPL-074L-000E Anderes Datenblatt

11 Pages, 277 KB

Ansicht

ACPL-074L-000E Anderes Datenblatt

4 Pages, 198 KB

2015/02/02

Ansicht

ACPL-074L-000E Notizdatei

29 Pages, 1082 KB

2015/11/06

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

3.18 mm

Betriebstemperatur

-40℃ ~ 105℃

Produktlebenszyklus

Active

Verpackungsmethoden

Each

ACPL-074L-000E Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

ACPL-074L-000E Datenblatt >

Funktionsübersicht

The dual-channel ACPL-074L digital optocouplers have a 15MBd minimum data rate.
The digital optocouplers utilize the latest CMOS IC technology to achieve outstanding high speed performance with very low power consumption.
The basic building blocks of the ACPL-074L include high speed LEDs and CMOS detector ICs. Each detector incorporates an integrated photodiode, a high speed transimpedance amplifier, and a voltage comparator with an output driver.
ACPL-074L optocouplers are available in the SOIC-8 package style.
Broadcom also offers the same performance in the single channel ACPL-071L and ACPL-M75L.
### Features
3.3V and 5 V CMOS compatibility
High speed: 15 MBd min
30 ns max. pulse width distortion
40ns max. propagation delay (at 3.3V supply voltage)
30 ns max. propagation delay skew
10 kV/µs minimum common mode rejection
–40 to 105°C temperature range
Glitch-Free Power-Up Feature
Safety and regulatory approvals:
UL recognized (3750 V rms for 1 minute per UL 1577)
CSA component acceptance notice #5.
IEC/EN/DIN EN 60747-5-2 approved for ACPL-074L Option 060
Options available are:
060 = IEC/EN/DIN EN 60747-5-2 Option
500 = Tape and Reel Packaging Option
XXXE = Lead Free Option

ACPL-074L-000E Datenblatt >
