ACPL-C870-000E

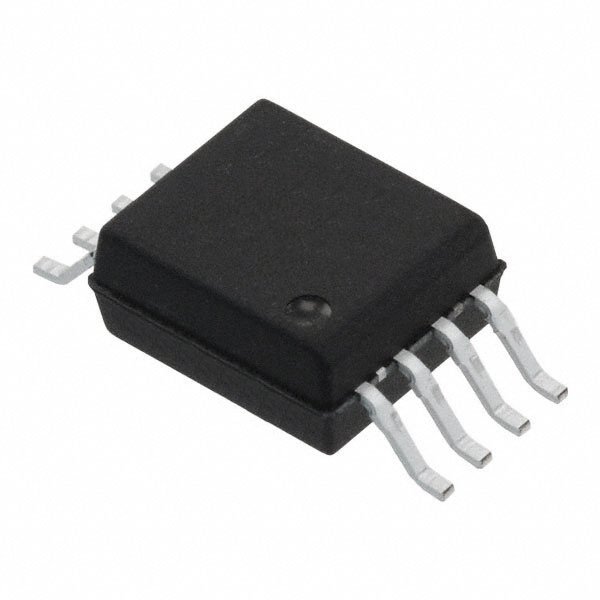

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ACPL-C870-000E Broadcom

Hersteller:
Broadcom
Hersteller-Nr:
ACPL-C870-000E
AiPCBA-Teilenummer:
CM14274630
Preis (EUR):
€

4.71
AiPCBA-Lager:
649 Stk
Versendet von:
Verfügbarkeit:
381 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Trennverstärker
Produktbeschreibung:
Isolation Amplifier, Optically, 1 Amplifier, 5kV, 3V to 5.5V, SOIC, 8Pins
Dokumentation:
Datenblatt
3D-Modell

ACPL-C870-000E Kaufen ACPL-C870-000E Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: ACPL-C870-000E

AiPCBA P/N: CM14274630

Hersteller: Broadcom

Paket: SOIC-8

Preis
€

4.71

Gesamt: 1,030 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ACPL-C870-000E Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Broadcom

Kategorie

Trennverstärker

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

8 Pin

Verpackung

SOIC-8

Versorgungsstrom

10.5 mA

Anzahl der Stromkreise

1 Circuit

Pinzahl

8 Position

Bandbreite

100 kHz

Isolationsspannung

5 kV

Eingangsstrom (Min)

15 mA

Betriebstemperatur (max.)

105 ℃

Betriebstemperatur (Min)

-40 ℃

3dB Bandbreite

100 kHz

Versorgungsspannung

3V ~ 5.5V

Ähnliche Produkte anzeigen

ACPL-C870-000E Datenblatt-PDF

ACPL-C870-000E Datenblatt PDF

14 Pages, 493 KB

2013/03/04

Ansicht

ACPL-C870-000E Datenblatt PDF

14 Pages, 145 KB

2016/08/29

Ansicht

ACPL-C870-000E Anderes Datenblatt

29 Pages, 1082 KB

2016/02/03

Ansicht

ACPL-C870-000E Anderes Datenblatt

17 Pages, 198 KB

2014/01/14

Ansicht

ACPL-C870-000E Anderes Datenblatt

17 Pages, 109 KB

2013/08/07

Ansicht

ACPL-C870-000E Anderes Datenblatt

14 Pages, 451 KB

2013/03/04

Ansicht

ACPL-C870-000E Anderes Datenblatt

14 Pages, 123 KB

Ansicht

ACPL-C870-000E Anderes Datenblatt

4 Pages, 198 KB

2015/02/02

Ansicht

ACPL-C870-000E Notizdatei

29 Pages, 1082 KB

2015/11/06

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

5.85 mm

Breite

6.807 mm

Höhe

3.18 mm

Betriebstemperatur

-40℃ ~ 105℃

Produktlebenszyklus

Active

Verpackungsmethoden

Each

ACPL-C870-000E Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

ACPL-C870-000E Datenblatt >

Funktionsübersicht

The ACPL-C87B/C87A/C870 voltage sensors are*optical isolation amplifiers** designed specifically for voltage sensing. Its 2V input range and high 1GΩ input impedance, makes it well suited for isolated voltage sensing requirements in electronic power converters applications including motor drives and renewable energy systems. In a typical voltage sensing implementation, a resistive voltage divider is used to scale the DC-link voltage to suit the input range of the voltage sensor. A differential output voltage that is proportional to the input voltage is created on the other side of the optical isolation barrier.
For general applications, the ACPL-C87A (±1% gain tolerance) and the ACPL-C870 (±3% gain tolerance) are recommended. For high precision requirements, the ACPL-C87B (±0.5% gain tolerance) can be used. The ACPL-C87B/C87A/C870 *optical isolation amplifiers** family operates from a single 5V supply and provides excellent linearity. An active-high shutdown pin is available which reduces the Idd1 current to only 15 uA, making them suitable for battery-powered and other power-sensitive applications.
The high common-mode transient immunity (15kV/us) of the ACPL-C87B/C87A/C870 provides the precision and stability needed to accurately monitor DC-link voltage in high noise environments. Combined with superior optical coupling technology, the ACPL-C87B/C87A/C870 implements sigma-delta modulation, chopper stabilized amplifiers, and differential outputs to provide unequaled isolation-mode noise rejection, low offset, high gain accuracy and stability. This performance is delivered in a compact, auto-insertable Stretched SO-8 (SSO-8) package that meets worldwide regulatory safety standards.
### Features
0.5% High Gain Accuracy (ACPL-C87B only)
Unity Gain 1V/V
-35 ppm/°C Low Gain Drift
-0.3 mV Input Offset Voltage
0.1% Excellent Non-Linearity Max
Active High Shutdown Pin
100 kHz Wide Bandwidth
3 V to 5.5 V Wide Supply Range for Output Side
–40°C to +105°C Operating Temperature Range
Advanced Sigma-Delta A/D Modulation Technology
15 kV/µs Common-Mode Transient Immunity
Compact, Auto-Insertable Stretched SO-8 Package
Safety and Regulatory Approvals (pending):
IEC/EN/DIN EN 60747-5-5: 1230 Vpeak working insulation voltage
UL 1577: 5000 Vrms/1min double protection rating
CSA: Component Acceptance Notice #5

ACPL-C870-000E Datenblatt >
