ACSL-6420-00TE

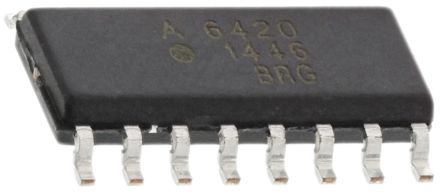

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ACSL-6420-00TE Broadcom

Hersteller:
Broadcom
Hersteller-Nr:
ACSL-6420-00TE
AiPCBA-Teilenummer:
CM37668800
Preis (EUR):
€

7.47
AiPCBA-Lager:
1,446 Stk
Versendet von:
Verfügbarkeit:
804 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Optokoppler/Optischer Isolator
Produktbeschreibung:
Optocoupler; SMD; Channels:4; Out: gate; 2.5kV; 15Mbps; SO16
Dokumentation:
Datenblatt
3D-Modell

ACSL-6420-00TE Kaufen ACSL-6420-00TE Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: ACSL-6420-00TE

AiPCBA P/N: CM37668800

Hersteller: Broadcom

Paket: SOIC-16

Preis
€

7.47

Gesamt: 2,250 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ACSL-6420-00TE Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Broadcom

Kategorie

Optokoppler/Optischer Isolator

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

SOIC-16

Anstieg- und Abfallzeit

30ns, 12ns

Anzahl der Kanäle

4 Channel

Pinzahl

16 Position

Vorwärts-Spannung

1.52 V

Verlustleistung

65/chmW

Anstiegszeit

0.035 µs

Isolationsspannung

2.5 kV

Maximale Durchlassspannung (max.)

1.8 V

Durchlassstrom (max.)

15 mA

Abfallzeit

0.012 µs

Betriebstemperatur (max.)

100 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

3V ~ 5.5V

Ähnliche Produkte anzeigen

ACSL-6420-00TE Datenblatt-PDF

ACSL-6420-00TE Datenblatt PDF

17 Pages, 503 KB

2014/03/25

Ansicht

ACSL-6420-00TE Anderes Datenblatt

19 Pages, 474 KB

2010/02/05

Ansicht

ACSL-6420-00TE Anderes Datenblatt

17 Pages, 531 KB

2015/02/11

Ansicht

ACSL-6420-00TE Anderes Datenblatt

17 Pages, 198 KB

2014/01/14

Ansicht

ACSL-6420-00TE Anderes Datenblatt

17 Pages, 109 KB

2013/08/07

Ansicht

ACSL-6420-00TE Anderes Datenblatt

2 Pages, 37 KB

2016/08/18

Ansicht

ACSL-6420-00TE Andere Referenzen

1 Pages, 155 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

1.52 mm

Betriebstemperatur

-40℃ ~ 100℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

ACSL-6420-00TE Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

ACSL-6420-00TE Datenblatt >

Funktionsübersicht

The ACSL-6xx0 are multi-channel and bi-directional, high-speed logic gate optocouplers. Integration of multiple optocouplers in monolithic form is achieved through patented process technology. These devices provide full duplex and bi-directional isolated data transfer and communication capability in compact surface mount packages. Available in 15 MBd speed option and wide supply voltage range.
These high channel density make them ideally suited to isolating data conversion devices, parallel buses and peripheral interfaces.
They are available in 8-pin and 16-pin narrow-body SOIC package and are specified over the temperature range of -40 degree C to 100 degree C.
### Features
Available in dual, triple and quad channel configurations
Bi-directional
Wide supply voltage range 3.0 V to 5.5 V
High-speed: 15 MBd typical, 10 MBd minimum
10 kV/µs minimum Common Mode Rejection (CMR) at Vcm = 1000 V
LSTTL/TTL compatible
Safety and regulatory approvals
-2500 Vrms for 1 min per UL 1577
-CSA Component Acceptance
-IEC/EN/DIN EN 60747-5-2
-40oC to 100oC temperature range
Options available are:
-00R = SO-8 Package
-5xR = Tape and Reel Packaging Option
-06R = IEC/EN/DIN EN 60747-5-2, Viorm = 560 V peak Option
-xxxE = Lead-Free Option

ACSL-6420-00TE Datenblatt >
