AD5114BCPZ80-RL7

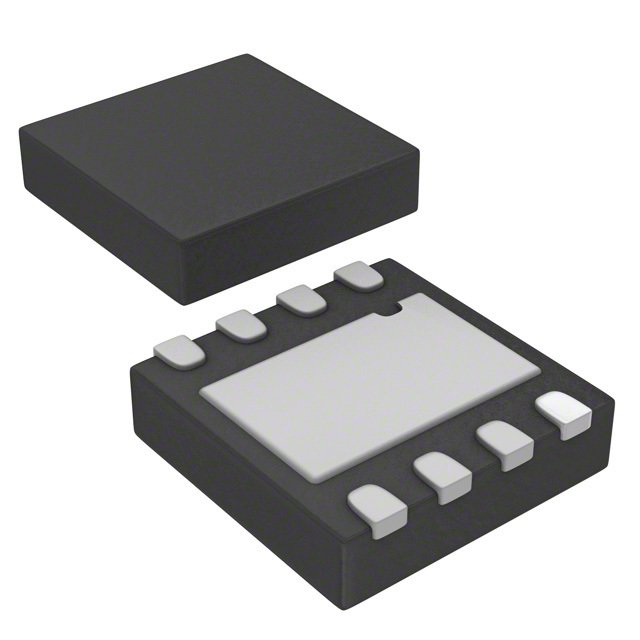

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD5114BCPZ80-RL7 ADI

Hersteller:
ADI
Hersteller-Nr:
AD5114BCPZ80-RL7
AiPCBA-Teilenummer:
CM68510167
Preis (EUR):
€

0.78
AiPCBA-Lager:
236 Stk
Versendet von:
Verfügbarkeit:
182 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Digitaler Potentiometer
Produktbeschreibung:
Digital Potentiometer 32POS 80KΩ Single 8Pin LFCSP EP T/R
Dokumentation:
Datenblatt
3D-Modell

AD5114BCPZ80-RL7 Kaufen AD5114BCPZ80-RL7 Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: AD5114BCPZ80-RL7

AiPCBA P/N: CM68510167

Hersteller: ADI

Paket: LFCSP-8

Preis
€

0.78

Gesamt: 418 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD5114BCPZ80-RL7 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Digitaler Potentiometer

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

8 Pin

Verpackung

LFCSP-8

Kapazitätstoleranz

±8 %

Versorgungsstrom

0.00075 mA

Anzahl der Stromkreise

1 Circuit

Pinzahl

32 Position

Widerstand

80 kΩ

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Ähnliche Produkte anzeigen

AD5114BCPZ80-RL7 Datenblatt-PDF

AD5114BCPZ80-RL7 Datenblatt PDF

28 Pages, 533 KB

2012/11/20

Ansicht

AD5114BCPZ80-RL7 Datenblatt PDF

28 Pages, 486 KB

Ansicht

AD5114BCPZ80-RL7 Anderes Datenblatt

28 Pages, 735 KB

2013/03/05

Ansicht

AD5114BCPZ80-RL7 Anderes Datenblatt

28 Pages, 558 KB

2011/10/27

Ansicht

AD5114BCPZ80-RL7 Anderes Datenblatt

18 Pages, 548 KB

2015/03/10

Ansicht

AD5114BCPZ80-RL7 Anderes Datenblatt

5 Pages, 84 KB

2016/10/18

Ansicht

AD5114BCPZ80-RL7 Anderes Datenblatt

4 Pages, 57 KB

2014/08/07

Ansicht

AD5114BCPZ80-RL7 Anderes Datenblatt

4 Pages, 57 KB

2014/06/30

Ansicht

AD5114BCPZ80-RL7 Anderes Datenblatt

4 Pages, 56 KB

2014/05/12

Ansicht

AD5114BCPZ80-RL7 Anderes Datenblatt

4 Pages, 54 KB

2013/11/13

Ansicht

AD5114BCPZ80-RL7 Anderes Datenblatt

4 Pages, 150 KB

2012/03/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 125℃

Temperaturkoeffizient

±35 ppm/℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

AD5114BCPZ80-RL7 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

AD5114BCPZ80-RL7 Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AD5114BCPZ80-RL7 Datenblatt >

Funktionsübersicht

GENERAL DESCRIPTION
The AD5110/AD5112/AD5114 provide a nonvolatile solution for 128-/64-/32-position adjustment applications, offering guaranteed low resistor tolerance errors of ±8% and up to ±6 mA current density in the A, B, and W pins. The low resistor tolerance, low nominal temperature coefficient and high bandwidth simplify open-loop applications, as well as tolerance matching applications.
FEATURES
Single-channel, 128-/64-/32-position resolution
5 kΩ, 10 kΩ, 80 kΩ nominal resistance
Maximum ±8% nominal resistor tolerance error
Low wiper resistance
±6 mA maximum wiper current density
Resistor tolerance stored in EEPROM (0.1% accuracy)
Rheostat mode temperature coefficient: 35 ppm/°C
Potentiometer mode temperature coefficient: 5 ppm/°C
2.3 V to 5.5 V single-supply operation
1.8 V to 5.5 V logic supply operation
Power-on EEPROM refresh time < 50 μs
I2C-compatible interface
Wiper setting and EEPROM readback
50-year typical data retention at 125°C
1 million write cycles
Wide operating temperature: −40°C to +125°C
Thin, 2 mm × 2 mm × 0.55 mm 8-lead LFCSP package
APPLICATIONS
Mechanical potentiometer replacement
Portable electronics level adjustment
Audio volume control
Low resolution DAC
LCD panel brightness and contrast control
Programmable voltage to current conversion
Programmable filters, delays, time constants
Feedback resistor programmable power supply
Sensor calibration

AD5114BCPZ80-RL7 Datenblatt >
