AD5380BSTZ-3

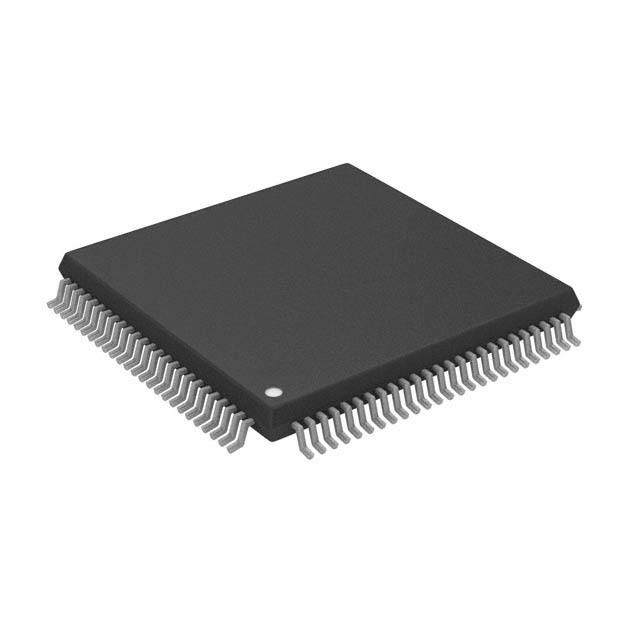

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD5380BSTZ-3 ADI

Hersteller:
ADI
Hersteller-Nr:
AD5380BSTZ-3
AiPCBA-Teilenummer:
CM28487438
Preis (EUR):
€

169.04
AiPCBA-Lager:
262 Stk
Versendet von:
Verfügbarkeit:
191 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DA-Konverter
Produktbeschreibung:
ANALOG DEVICES AD5380BSTZ-3 Digital to Analogue Converter, 14Bit, 400KSPS, Parallel, Serial, 2.7V to 3.6V, LQFP, 100Pins
Dokumentation:
Datenblatt
3D-Modell

AD5380BSTZ-3 Kaufen AD5380BSTZ-3 Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: AD5380BSTZ-3

AiPCBA P/N: CM28487438

Hersteller: ADI

Paket: LQFP-100

Preis
€

169.04

Gesamt: 453 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD5380BSTZ-3 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

DA-Konverter

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

100 Pin

Verpackung

LQFP-100

Anzahl der Kanäle

40 Channel

Pinzahl

100 Position

Die Anzahl der Bits

14 Bit

Verlustleistung

125 mW

Samplerate

125 ksps

Auflösung(Bits)

14.0 Bit

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

48 mW

Anzahl der DACs

40 DAC

Versorgungsspannung

2.7V ~ 3.6V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

2.7 V

Ähnliche Produkte anzeigen

AD5380BSTZ-3 Datenblatt-PDF

AD5380BSTZ-3 Datenblatt PDF

40 Pages, 1252 KB

2014/05/06

Ansicht

AD5380BSTZ-3 Datenblatt PDF

41 Pages, 987 KB

2014/05/06

Ansicht

AD5380BSTZ-3 Datenblatt PDF

40 Pages, 970 KB

2005/06/06

Ansicht

AD5380BSTZ-3 Datenblatt PDF

4 Pages, 58 KB

2014/04/11

Ansicht

AD5380BSTZ-3 Datenblatt PDF

41 Pages, 907 KB

2014/05/06

Ansicht

AD5380BSTZ-3 Datenblatt PDF

42 Pages, 983 KB

Ansicht

AD5380BSTZ-3 Datenblatt PDF

40 Pages, 738 KB

2012/03/28

Ansicht

AD5380BSTZ-3 Datenblatt PDF

42 Pages, 903 KB

2017/03/31

Ansicht

AD5380BSTZ-3 Benutzerreferenzhandbuch

13 Pages, 322 KB

2014/12/08

Ansicht

AD5380BSTZ-3 Programmierhandbuch

2 Pages, 69 KB

2013/04/24

Ansicht

AD5380BSTZ-3 Anderes Datenblatt

40 Pages, 929 KB

2013/03/11

Ansicht

AD5380BSTZ-3 Anderes Datenblatt

40 Pages, 807 KB

2012/09/19

Ansicht

AD5380BSTZ-3 Anderes Datenblatt

10 Pages, 395 KB

2016/08/08

Ansicht

AD5380BSTZ-3 Anderes Datenblatt

7 Pages, 75 KB

2017/07/28

Ansicht

AD5380BSTZ-3 Anderes Datenblatt

7 Pages, 114 KB

2016/10/18

Ansicht

AD5380BSTZ-3 Anderes Datenblatt

7 Pages, 114 KB

2016/05/05

Ansicht

AD5380BSTZ-3 Anderes Datenblatt

7 Pages, 115 KB

2016/02/24

Ansicht

AD5380BSTZ-3 Anderes Datenblatt

4 Pages, 1101 KB

2006/04/05

Ansicht

AD5380BSTZ-3 Anderes Datenblatt

2 Pages, 84 KB

2013/05/03

Ansicht

AD5380BSTZ-3 Anderes Datenblatt

2 Pages, 46 KB

2012/05/11

Ansicht

AD5380BSTZ-3 Notizdatei

7 Pages, 112 KB

2016/02/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

1.4 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tray

AD5380BSTZ-3 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

AD5380BSTZ-3 Datenblatt >

Funktionsübersicht

Product Details
The AD5380 is a complete, single-supply, 40-channel, 14-bit DAC available in a 100-lead LQFP package. All 40 channels have an on-chip output amplifier with rail-to-rail operation. The AD5380 includes a programmable internal 1.25 V/2.5 V, 10 ppm/°C reference, an on-chip channel monitor function that multiplexes the analog outputs to a common MON_OUT pin for external monitoring, and an output amplifier boost mode that allows optimization of the amplifier slew rate. The AD5380 contains a double-buffered parallel interface that features a 20 ns WR pulse width, an SPI-, QSPI-, -MICROWIRE, -DSP compatible serial interface with interface speeds in excess of 30 MHz, and an I2C-compatible interface that supports a 400 kHz data transfer rate.
An input register followed by a DAC register provides double buffering, allowing the DAC outputs to be updated indepen-dently or simultaneously using the LDAC input.
Each channel has a programmable gain and offset adjust register that allows the user to fully calibrate any DAC chan-nel. Power consumption is typically 0.25 mA/channel with boost off.
**Applications**
Variable optical attenuators (VOA)
Level setting (ATE)
Optical micro-electro-mechanical systems (MEMS)
Control systems
Instrumentation
### Features and Benefits
Chinese data sheet available
Guaranteed Monotonic
INL error: ±4 LSB max
On-Chip 1.25 V/2.5 V Reference
With 10 ppm/ºC reference
Temperature range: –40°C to +85°C
Rail-to-rail output amplifier
Power down
Robust 6.5 kV HBM and 2 kV FICDM ESD rating
User interfaces: Parallel Serial
(SPI®-, QSPI™-, MICROWIRE™-, DSP-compatible, featuring data readback)
I2C®-compatible
INTEGRATED FUNCTIONS
Channel monitor
Simultaneous output update via LDAC
Clear function to user programmable code
Amplifier boost mode to optimize slew rate
User programmable offset and gain adjust
Toggle mode enables square wave generation
Thermal monitor
