AD680ANZ

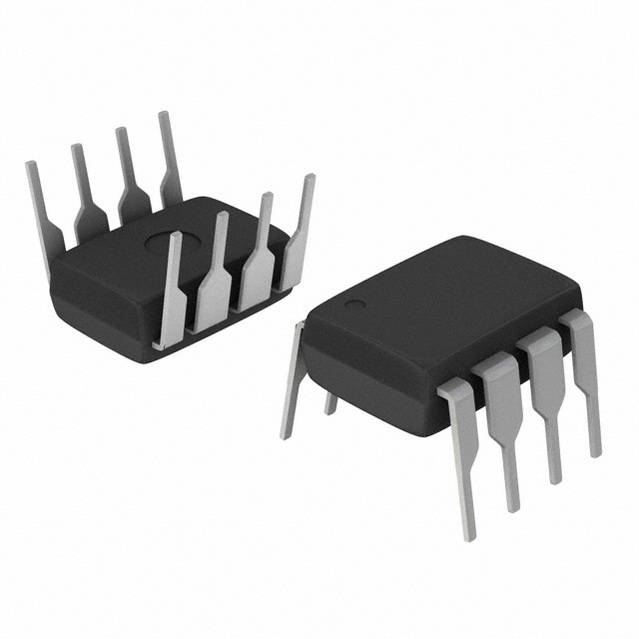

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD680ANZ ADI

Hersteller:
ADI
Hersteller-Nr:
AD680ANZ
AiPCBA-Teilenummer:
CM3060061
Preis (EUR):
€

14.00
AiPCBA-Lager:
200 Stk
Versendet von:
Verfügbarkeit:
150 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Spannungsreferenz
Produktbeschreibung:
V-Ref Precision 2.5V 10mA 8Pin PDIP N Tube
Dokumentation:
Datenblatt
3D-Modell

AD680ANZ Kaufen AD680ANZ Bestand & Preis aktualisiert um 2025-06-04 03:50:22

Aktualisieren

Teilenummer: AD680ANZ

AiPCBA P/N: CM3060061

Hersteller: ADI

Paket: DIP-8

Preis
€

14.00

Gesamt: 350 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/09 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD680ANZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Spannungsreferenz

3D-Modell

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

DIP-8

Kapazitätstoleranz

±0.2 %

Eingangsspannung (DC)

4.50V ~ 36.0V

Ausgangsspannung

2.5 V

Ausgangsstrom

10 mA

Versorgungsstrom

280 µA

Anzahl der Kanäle

1 Channel

Pinzahl

8 Position

Eingangsspannung (max)

36 V

Eingangsspannung (Min)

4.5 V

Ausgangsspannung (max.)

2.505 V

Ausgangsspannung (Min)

2.5 V

Ausgangsstrom (max)

10 mA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Eingangsspannung

4.5V ~ 36V

Ähnliche Produkte anzeigen

AD680ANZ Datenblatt-PDF

AD680ANZ Datenblatt PDF

12 Pages, 416 KB

2012/03/28

Ansicht

AD680ANZ Benutzerreferenzhandbuch

13 Pages, 435 KB

2005/08/12

Ansicht

AD680ANZ Benutzerreferenzhandbuch

13 Pages, 497 KB

2005/08/12

Ansicht

AD680ANZ Benutzerreferenzhandbuch

13 Pages, 499 KB

2005/08/12

Ansicht

AD680ANZ Benutzerreferenzhandbuch

12 Pages, 475 KB

2005/08/12

Ansicht

AD680ANZ Benutzerreferenzhandbuch

12 Pages, 393 KB

2005/08/12

Ansicht

AD680ANZ Benutzerreferenzhandbuch

2 Pages, 238 KB

2003/12/23

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.27 mm

Breite

7.24 mm

Höhe

3.43 mm

Betriebstemperatur

-40℃ ~ 85℃ (TA)

Temperaturkoeffizient

±20 ppm/℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD680ANZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2016/06/20

AD680ANZ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AD680ANZ Datenblatt >

Funktionsübersicht

Product Details
The AD680 is a bandgap voltage reference which provides a 2.5 V output from inputs between 4.5 V and 36 V. The architecture of the AD680 enables the reference to be operated at a very low quiescent current while still realizing excellent dc characteristics and noise performance. Trimming of the high stability thin-film resistors is performed for initial accuracy and temperature coefficient, resulting in low errors over temperature. The precision dc characteristics of the AD680 make it ideal for use as a reference for D/A converters which require an external precision reference. The device is also ideal for A/D converters and, in general, can offer better performance than the standard on-chip references.
Based upon the low quiescent current of the AD680, which that of many incomplete two-terminal references, the AD680 is recommended for low power applications such as hand-held battery equipment.
A temperature output pin is provided on the 8-pin package versions of the AD680. The temperature output pin provides an output voltage that varies linearly with temperature and allows the AD680 to be configured as a temperature transducer while providing a stable 2.5 V output.
The AD680 is available in five grades. The AD680AN is specified for operation from -40°C to +85°C, while the AD680JN is specified for 0°C to +70°C operation. Both the AD680AN and AD680JN are available in 8-pin plastic DIP packages. The AD680AR is specified for operation from -40°C to +85°C, while the AD680JR is specified for 0°C to +70°C operation. Both are available in an 8-pin Small Outline IC (SOIC) package. The AD680JT is specified for 0°C to +70°C operation and is available in a 3-pin TO-92 package.
### Features and Benefits
Low quiescent current: 250 µA max
Laser trimmed to high accuracy: 2.5 V ± 5 mV max (AN, AR grades)
Trimmed temperature coefficient: 20 ppm/°C Max (AN, AR grades)
Low noise: 8 µV p-p from 0.1 Hz to 10 Hz
250 nV/√Hz wideband
Temperature output pin (N, R packages)
Available in three package styles: 8-Lead PDIP, 8-lead SOIC, and 3-pin TO-92

AD680ANZ Datenblatt >
