Name: AD7829BRWZ-1RL7
Brand: ADI
SKU: CM33132900
Price: 5.49 USD
Availability: InStock

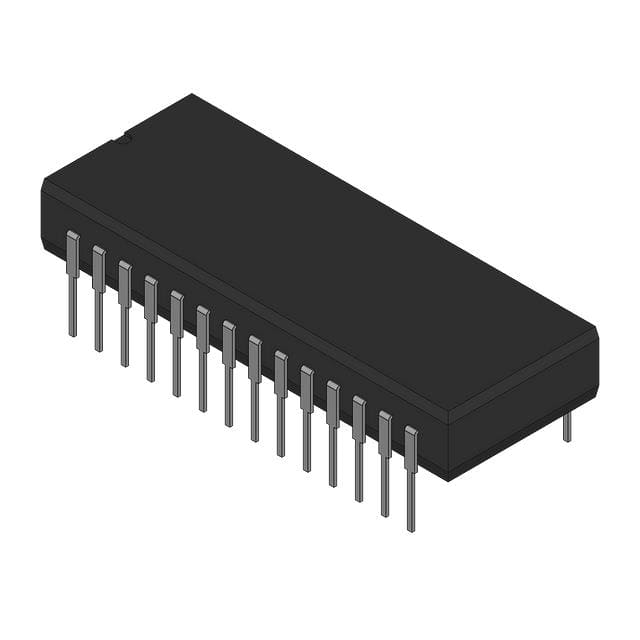

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD7829BRWZ-1RL7 ADI

Hersteller:
ADI
Hersteller-Nr:
AD7829BRWZ-1RL7
AiPCBA-Teilenummer:
CM33132900
Preis (EUR):
€

5.49
AiPCBA-Lager:
200 Stk
Versendet von:
Verfügbarkeit:
157 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
AD-Konverter
Produktbeschreibung:
3V/5V, 2MSPS, 8Bit, 8Channel ADC
Dokumentation:
Datenblatt
3D-Modell

AD7829BRWZ-1RL7 Kaufen AD7829BRWZ-1RL7 Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: AD7829BRWZ-1RL7

AiPCBA P/N: CM33132900

Hersteller: ADI

Paket: SOIC-28

Preis
€

5.49

Gesamt: 357 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD7829BRWZ-1RL7 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

AD-Konverter

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

28 Pin

Verpackung

SOIC-28

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

8 Channel

Die Anzahl der Bits

8 Bit

Verlustleistung

24 mW

Samplerate

2 Msps

Verlustleistung

24 mW

Auflösung(Bits)

8.0 Bit

Input-Kapazität

15.0 pF

Eingangsimpedanz

1.00 Ω

Anzahl der ADC

1 ADC

Anzahl der Eingänge

8 Input

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

36 mW

Anzahl der Eingangskanäle

8 Channel

Ähnliche Produkte anzeigen

AD7829BRWZ-1RL7 Datenblatt-PDF

AD7829BRWZ-1RL7 Datenblatt PDF

20 Pages, 384 KB

2006/07/07

Ansicht

AD7829BRWZ-1RL7 Datenblatt PDF

2 Pages, 170 KB

Ansicht

AD7829BRWZ-1RL7 Datenblatt PDF

22 Pages, 356 KB

Ansicht

AD7829BRWZ-1RL7 Datenblatt PDF

21 Pages, 330 KB

2020/01/25

Ansicht

AD7829BRWZ-1RL7 Anderes Datenblatt

4 Pages, 63 KB

2014/07/21

Ansicht

AD7829BRWZ-1RL7 Anderes Datenblatt

1 Pages, 162 KB

Ansicht

AD7829BRWZ-1RL7 Anderes Datenblatt

1 Pages, 127 KB

Ansicht

AD7829BRWZ-1RL7 Verpackung

7 Pages, 734 KB

2018/07/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Breite

7.6 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

AD7829BRWZ-1RL7 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

militärische Standardanforderungen

AD7829BRWZ-1RL7 Datenblatt >

Funktionsübersicht

Product Details
The AD7829-1 is a high speed 8-channel, microprocessor-compatible, 8-bit analog-to-digital converter with a maximum throughput of 2 MSPS. The AD7829-1 contains an on-chip reference of 2.5 V (2% tolerance); a track/hold amplifier; a 420 ns, 8-bit half-flash ADC; and a high speed parallel interface. The converter can operate from a single 3 V ± 10% and 5 V ± 10% supply.
The AD7829-1 combines the convert start and power-down functions at one pin, that is, the CONVST pin. This allows a unique automatic power-down at the end of a conversion to be implemented. The logic level on the CONVST pin is sampled after the end of a conversion when an EOC (end of conversion) signal goes high, and if it is logic low at that point, the ADC is powered down. The parallel interface is designed to allow easy interfacing to microprocessors and DSPs. Using only address decoding logic, the parts are easily mapped into the microprocessor address space.
The EOC pulse allows the ADCs to be used in a stand-alone manner (see the Parallel Interface section).
The AD7829-1 is available in a 28-lead, wide body, small outline IC (SOIC_W) and a 28-lead thin shrink small outline package (TSSOP).
**Product Highlights**
1. Fast Conversion Time. The AD7829-1 has a conversion time of 420 ns. Faster conversion times maximize the DSP processing time in a real-time system.
2. Analog Input Span Adjustment. The VMID pin allows the user to offset the input span. This feature can reduce the requirements of single-supply op amps and take into account any system offsets.
3. FPBW (Full Power Bandwidth) of Track-and-Hold. The track-and-hold amplifier has excellent high frequency performance. The AD7829-1 is capable of converting fullscale input signals up to a frequency of 10 MHz, making the parts ideally suited to subsampling applications.
4. Channel Selection. Channel selection is made without the necessity of writing to the part.
**Applications**
Data acquisition systems, DSP front ends
Disk drives
Mobile communication systems, subsampling applications
### Features and Benefits
8-bit half-flash ADC with 420 ns conversion time
Eight single-ended analog input channels
Available with input offset adjust
On-chip track-and-hold
SNR performance given for input frequencies up to 10 MHz
Automatic power-down at the end of conversion
On-chip reference (2.5 V)
Wide operating supply range
3 V ± 10% and 5 V ± 10%
Input ranges
0 V to 2 V p-p, VDD = 3 V ± 10%
0 V to 2.5 V p-p, VDD = 5 V ± 10%
Flexible parallel interface with EOCpulse to allow stand-alone operation

AD7829BRWZ-1RL7 Datenblatt >
