Name: AD783JQ
Brand: ADI
SKU: CM1629850
Price: 32.27 USD
Availability: InStock

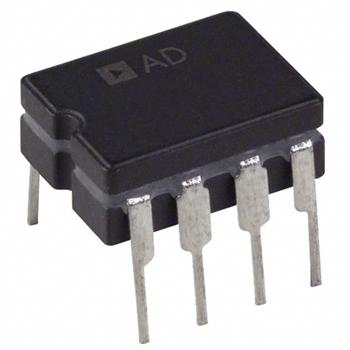

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD783JQ ADI

Kaum verfügbar

Hersteller:
ADI
Hersteller-Nr:
AD783JQ
AiPCBA-Teilenummer:
CM1629850
Preis (EUR):
€

32.27
AiPCBA-Lager:
3 Stk
Versendet von:
Verfügbarkeit:
37 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Pufferverstärker
Produktbeschreibung:
ANALOG DEVICES AD783JQ Digital to Analog Converter, ± 4.75V to ± 5.25V, DIP, 8Pins
Dokumentation:
Datenblatt
3D-Modell

AD783JQ Kaufen AD783JQ Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: AD783JQ

AiPCBA P/N: CM1629850

Hersteller: ADI

Paket: CDIP-8

Preis
€

32.27

Gesamt: 40 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD783JQ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Pufferverstärker

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

CDIP-8

Versorgungsstrom

9.5 mA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Eingangs-Bias-Strom

100 nA

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

3dB Bandbreite

15 MHz

Versorgungsspannung (max.)

5 V

Versorgungsspannung (Min)

5 V

Ähnliche Produkte anzeigen

AD783JQ Datenblatt-PDF

AD783JQ Datenblatt PDF

8 Pages, 256 KB

Ansicht

AD783JQ Anderes Datenblatt

10 Pages, 714 KB

2018/11/13

Ansicht

AD783JQ Produktprobe

10 Pages, 714 KB

2016/02/05

Ansicht

AD783JQ Produktprobe

10 Pages, 799 KB

1996/08/27

Ansicht

AD783JQ Produktprobe

10 Pages, 799 KB

Ansicht

AD783JQ Produktprobe

9 Pages, 698 KB

1996/08/27

Ansicht

AD783JQ Produktprobe

8 Pages, 605 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

10.29 mm

Breite

7.87 mm

Höhe

3.56 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD783JQ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

REACH SVHC Compliance Edition

2015/12/17

AD783JQ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AD783JQ Datenblatt >

Funktionsübersicht

Product Details
The AD783 is a high speed, monolithic sample-and-hold amplifier (SHA). The AD783 offers a typical acquisition time of 250 ns to 0.01%. The AD783 is specified and tested for hold mode total harmonic distortion with input frequencies up to 100 kHz. The AD783 is configured as a unity gain amplifier and uses a patented self-correcting architecture that minimizes hold mode errors and ensures accuracy over temperature. The AD783 is self-contained and requires no external components or adjustments.
The AD783 retains the held value with a droop rate of 0.02 µV/µs. Excellent linearity and hold mode dc and dynamic performance make the AD783 ideal for high speed 12- and 14-bit analog-to-digital converters.
The AD783 is manufactured on Analog Devices" ABCMOS process which merges high performance, low noise bipolar circuitry with low power CMOS to provide an accurate, high speed, low power SHA.
The J grade device is specified for operation from 0°C to +70°C and the A grade from -40°C to +85°C. The J and A grades are available in 8-pin cerdip and SOIC packages. The military temperature range version is specified for operation from -55°C to + 125°C and is available in an 8-pin cerdip package. For details refer to the _Analog Devices Military Products Databook_ or AD783/883B data sheet.
### Features and Benefits
Acquisition Time to 0.01%:
250 ns Typical
Low Power dissipation: 95 mW
Low Droop Rate: 0.02 µV/µs
Fully Specified and Tested Hold Mode Distortion
Total Harmonic Distortion:
-85 dB
Aperture Jitter: 50 ps Maximum
Internal Hold Capacitor
Self-Correcting Architecture
8-Pin Mini Cerdip and SOIC Packages

AD783JQ Datenblatt >
