Name: AD7889-1ACBZ-RL7
Brand: ADI
SKU: CM93710989
Price: 2.01 USD
Availability: InStock

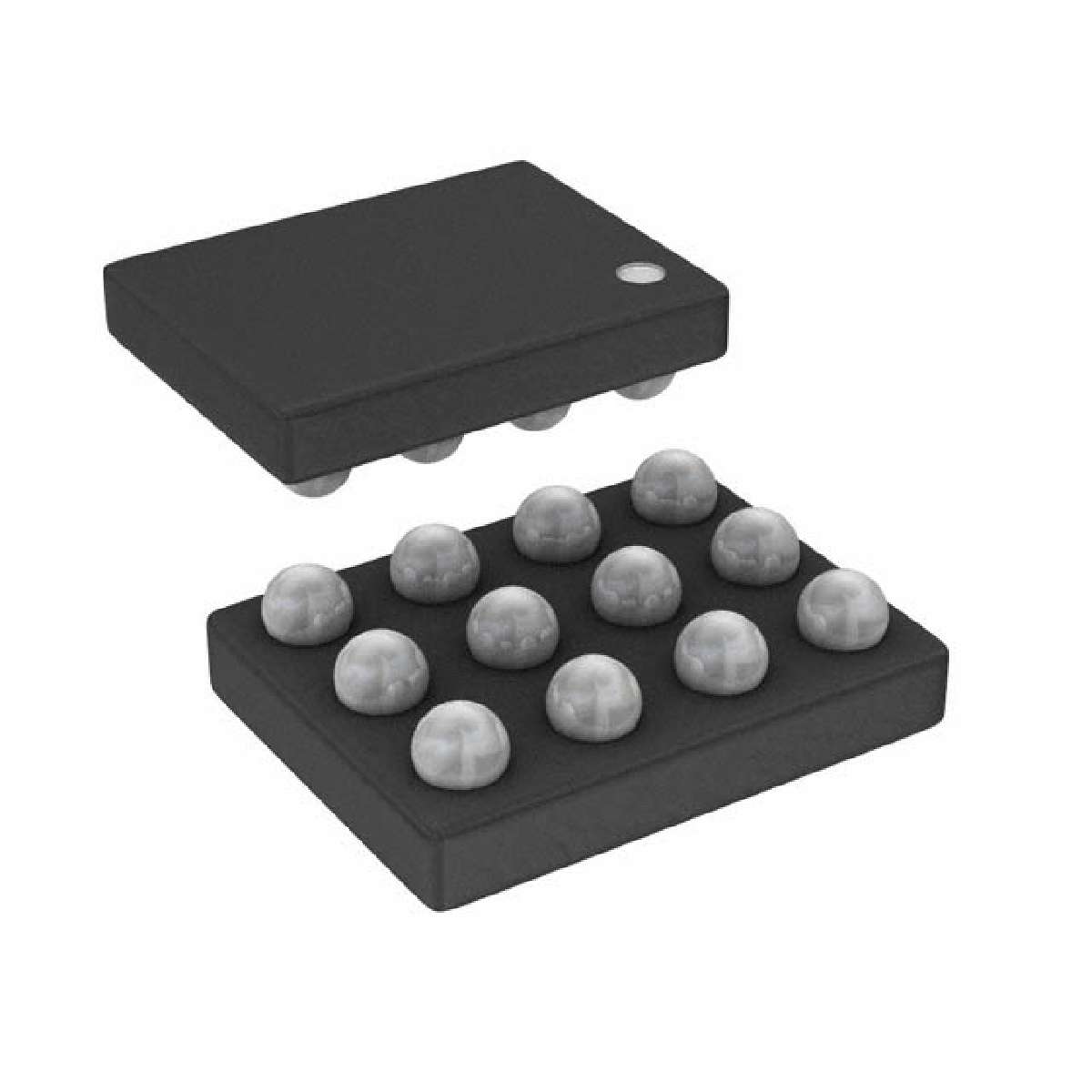

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD7889-1ACBZ-RL7 ADI

Hersteller:
ADI
Hersteller-Nr:
AD7889-1ACBZ-RL7
AiPCBA-Teilenummer:
CM93710989
Preis (EUR):
€

2.01
AiPCBA-Lager:
9,690 Stk
Versendet von:
Verfügbarkeit:
7,693 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
AD-Konverter
Produktbeschreibung:
Single ADC SAR 105KSPS 12Bit Serial 12Pin WLCSP T/R
Dokumentation:
Datenblatt
3D-Modell

AD7889-1ACBZ-RL7 Kaufen AD7889-1ACBZ-RL7 Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: AD7889-1ACBZ-RL7

AiPCBA P/N: CM93710989

Hersteller: ADI

Paket: WLCSP-12

Preis
€

2.01

Gesamt: 17,383 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD7889-1ACBZ-RL7 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

AD-Konverter

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

12 Pin

Verpackung

WLCSP-12

Versorgungsstrom

10 nA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

6 Channel

Verlustleistung

2.30 mW

Auflösung(Bits)

12.0 Bit

Input-Kapazität

30.0 pF

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

2.3 mW

Versorgungsspannung

1.6V ~ 3.6V

Eingangsspannung

2.6 V

Ähnliche Produkte anzeigen

AD7889-1ACBZ-RL7 Datenblatt-PDF

AD7889-1ACBZ-RL7 Datenblatt PDF

40 Pages, 586 KB

2010/11/22

Ansicht

AD7889-1ACBZ-RL7 Datenblatt PDF

40 Pages, 773 KB

2016/08/12

Ansicht

AD7889-1ACBZ-RL7 Anderes Datenblatt

40 Pages, 819 KB

2011/01/19

Ansicht

AD7889-1ACBZ-RL7 Anderes Datenblatt

40 Pages, 580 KB

2010/11/22

Ansicht

AD7889-1ACBZ-RL7 Anderes Datenblatt

3 Pages, 52 KB

2014/12/16

Ansicht

AD7889-1ACBZ-RL7 Anderes Datenblatt

3 Pages, 84 KB

2012/02/28

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

2.01 mm

Breite

1.51 mm

Höhe

0.36 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Obsolete

Verpackungsmethoden

Tape & Reel (TR)

AD7889-1ACBZ-RL7 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

militärische Standardanforderungen

AD7889-1ACBZ-RL7 Datenblatt >

Funktionsübersicht

Product Details
The AD7879/AD7889 are 12-bit successive approximation analog-to-digital converters (SAR ADCs) with a synchronous serial interface and low on-resistance switches for driving 4-wire resistive touch screens. The AD7879/AD7889 work with a very low power supply—a single 1.6 V to 3.6 V supply—and feature a throughput rate of 105 kSPS. The devices include a shutdown mode that reduces current consumption to less than 6 μA.
To reduce the effects of noise from LCDs and other sources, the AD7879/AD7889 contain a preprocessing block. The preprocessing function consists of a median filter and an averaging filter. The combination of these two filters provides a more robust solution, discarding the spurious noise in the signal and keeping only the data of interest. The size of both filters is programmable. Other user-programmable conversion controls include variable acquisition time and first conversion delay; up to 16 averages can be taken per conversion. The AD7879/AD7889 can run in slave mode or standalone (master) mode, using an automatic conversion sequencer and timer.
The AD7879/AD7889 have a programmable pin that can operate as an auxiliary input to the ADCs, as a battery monitor, or as a general-purpose input/output (GPIO). In addition, a programmable interrupt output can operate in three modes: as a general-purpose interrupt to signal when new data is available (DAV), as an interrupt to indicate when limits are exceeded (INT), or as a pen-down interrupt when the screen is touched (PENIRQ). The AD7879/AD7889 offer temperature measurement and touch pressure measurement.
The AD7879 is available in a 12-ball, 1.6 mm × 2 mm WLCSP and in a 16-lead, 4 mm × 4 mm LFCSP. The AD7889 is available in a backside coated version of the WLCSP. Both devices support an SPI interface (AD7879/AD7889) or an I2C interface (AD7879-1/ AD7889-1).
**Applications**
Personal digital assistants
Smart handheld devices
Touch screen monitors
Point-of-sale terminals
Medical devices
Cell phones
### Features and Benefits
4-wire touch screen interface
1.6 V to 3.6 V operation
Median and averaging filter to reduce noise
Automatic conversion sequencer and timer
User-programmable conversion parameters
Auxiliary analog input/battery monitor (0.5 V to 5 V)
1 optional GPIO
Interrupt outputs (INT, PENIRQ)
Touch-pressure measurement
Wake-up on touch function
Shutdown mode: 6 μA maximum
12-ball, 1.6 mm × 2 mm WLCSP
16-lead, 4 mm × 4 mm LFCSP
