Name: AD7918BRUZ
Brand: ADI
SKU: CM236039
Price: 5.96 USD
Availability: InStock

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD7918BRUZ ADI

Hersteller:
ADI
Hersteller-Nr:
AD7918BRUZ
AiPCBA-Teilenummer:
CM236039
Preis (EUR):
€

5.96
AiPCBA-Lager:
437 Stk
Versendet von:
Verfügbarkeit:
273 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
AD-Konverter
Produktbeschreibung:
ANALOG DEVICES AD7918BRUZ Analog to Digital Converter, 10Bit, 1MSPS, Single, 2.7V, 5.25V, TSSOP
Dokumentation:
Datenblatt
3D-Modell

AD7918BRUZ Kaufen AD7918BRUZ Bestand & Preis aktualisiert um 2025-06-04 03:50:22

Aktualisieren

Teilenummer: AD7918BRUZ

AiPCBA P/N: CM236039

Hersteller: ADI

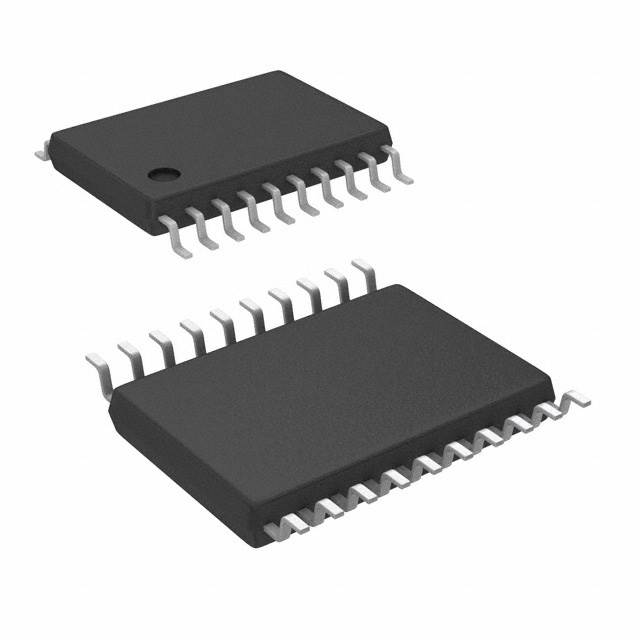

Paket: TSSOP-20

Preis
€

5.96

Gesamt: 710 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD7918BRUZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

AD-Konverter

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

20 Pin

Verpackung

TSSOP-20

Digitaler Logikpegel

SAR

Netzspannung

2.70V (min)

Versorgungsstrom

600 µA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

8 Channel

Pinzahl

20 Position

Die Anzahl der Bits

10 Bit

Verlustleistung

13.5 mW

Samplerate

1 Msps

Auflösung(Bits)

10.0 Bit

Input-Kapazität

20.0 pF

Anzahl der ADC

1 ADC

Anzahl der Eingänge

8 Input

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

13.5 mW

Anzahl der Eingangskanäle

8 Channel

Versorgungsspannung (max.)

5.25 V

Versorgungsspannung (Min)

2.7 V

Eingangsspannung

2.5V, 5V

Ähnliche Produkte anzeigen

AD7918BRUZ Datenblatt-PDF

AD7918BRUZ Datenblatt PDF

28 Pages, 536 KB

2014/01/27

Ansicht

AD7918BRUZ Datenblatt PDF

24 Pages, 608 KB

2003/08/27

Ansicht

AD7918BRUZ Datenblatt PDF

24 Pages, 608 KB

2003/08/27

Ansicht

AD7918BRUZ Anderes Datenblatt

32 Pages, 451 KB

2010/12/20

Ansicht

AD7918BRUZ Anderes Datenblatt

28 Pages, 636 KB

2014/09/01

Ansicht

AD7918BRUZ Anderes Datenblatt

28 Pages, 685 KB

2008/01/31

Ansicht

AD7918BRUZ Anderes Datenblatt

12 Pages, 1886 KB

2005/04/20

Ansicht

AD7918BRUZ Diagramme zeichnen

1 Pages, 54 KB

2002/09/17

Ansicht

AD7918BRUZ Anwendungshinweis

3 Pages, 357 KB

Ansicht

AD7918BRUZ Andere Referenzen

1 Pages, 130 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

6.5 mm

Breite

4.4 mm

Höhe

1.05 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD7918BRUZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

militärische Standardanforderungen

REACH SVHC Compliance Edition

2015/12/17

AD7918BRUZ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AD7918BRUZ Datenblatt >

Funktionsübersicht

Product Details
The AD7908/AD7918/AD7928 are, respectively, 8-bit, 10-bit, and 12-bit, high speed, low power, 8-channel, successive approximation ADCs. The parts operate from a single 2.7 V to 5.25 V power supply and feature throughput rates up to 1 MSPS. The parts contain a low noise, wide bandwidth track-and-hold amplifier that can handle input frequencies in excess of 8 MHz.
The conversion process and data acquisition are controlled using CS and the serial clock signal, allowing the device to easily interface with microprocessors or DSPs. The input signal is sampled on the falling edge of CS and conversion is also initiated at this point. There are no pipeline delays associated with the part.
The AD7908/AD7918/AD7928 use advanced design techniques to achieve very low power dissipation at maximum throughput rates. At maximum throughput rates, the AD7908/AD7918/AD7928 consume 2 mA maximum with 3 V supplies; with 5 V supplies, the current consumption is 2.7 mA maximum.
Through the configuration of the control register, the analog input range for the part can be selected as 0 V to REFIN or 0 V to 2 × REFIN, with either straight binary or twos complement output coding. The AD7908/AD7918/AD7928 each feature eight single-ended analog inputs with a channel sequencer to allow a preprogrammed selection of channels to be converted sequentially.
The conversion time for the AD7908/AD7918/AD7928 is determined by the SCLK frequency, which is also used as the master clock to control the conversion.
**Product Highlights**
1. High Throughput with Low Power Consumption. The AD7908/ AD7918/AD7928 offer up to 1 MSPS throughput rates. At the maximum throughput rate with 3 V supplies, the AD7908/ AD7918/AD7928 dissipate just 6 mW of power maximum.
2. Eight Single-Ended Inputs with a Channel Sequencer. A sequence of channels can be selected, through which the ADC cycles and converts on.
3. Single-Supply Operation with VDRIVE Function. The AD7908/ AD7918/AD7928 operate from a single 2.7 V to 5.25 V supply. The VDRIVE function allows the serial interface to connect directly to either 3 V or 5 V processor systems independent of AVDD.
4. Flexible Power/Serial Clock Speed Management. The conversion rate is determined by the serial clock, allowing the conversion time to be reduced through the serial clock speed increase. The parts also feature various shutdown modes to maximize power efficiency at lower throughput rates. Current consumption is 0.5 μA max when in full shutdown.
5. No Pipeline Delay. The parts feature a standard successive approximation ADC with accurate control of the sampling instant via a CS input and once off conversion control.
### Features and Benefits
Fast throughput rate: 1 MSPS
Specified for AVDD of 2.7 V to 5.25 V
Low Power:
6.0 mW max at 1 MSPS with 3 V supply
13.5 mW max at 1 MSPS with 5 V supply
Eight (single-ended) inputs with sequencer
Wide input bandwidth: AD7928, 70 dB min SINAD at 50 kHz input frequency
Flexible power/serial clock speed management
No pipeline delays
High speed serial interface SPI®/QSPI™/MICROWIRE™/DSP compatible

AD7918BRUZ Datenblatt >
