Name: AD8041AR
Brand: ADI
SKU: CM1723500
Price: 4.78 USD
Availability: InStock

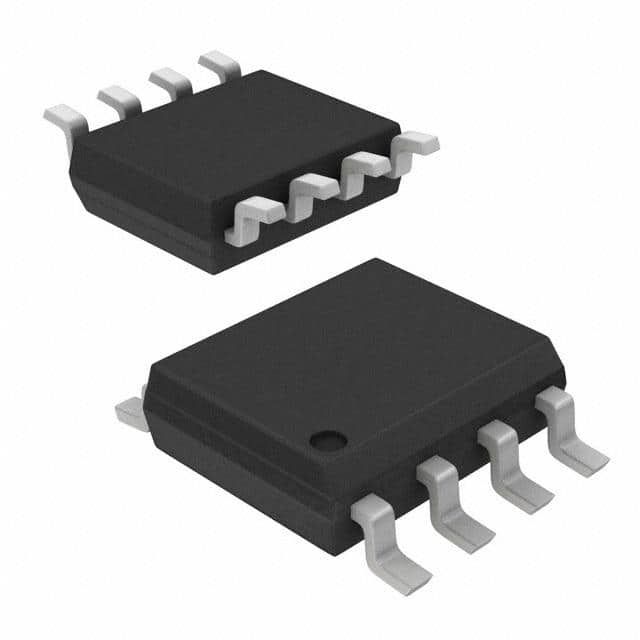

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD8041AR ADI

Hersteller:
ADI
Hersteller-Nr:
AD8041AR
AiPCBA-Teilenummer:
CM1723500
Preis (EUR):
€

4.78
AiPCBA-Lager:
505 Stk
Versendet von:
Verfügbarkeit:
309 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Pufferverstärker
Produktbeschreibung:
OP Amp Single Volt Fdbk R-R O/P ±6V/12V 8Pin SOIC N
Dokumentation:
Datenblatt
3D-Modell

AD8041AR Kaufen AD8041AR Bestand & Preis aktualisiert um 2025-06-06 03:50:22

Aktualisieren

Teilenummer: AD8041AR

AiPCBA P/N: CM1723500

Hersteller: ADI

Paket: SOIC-8

Preis
€

4.78

Gesamt: 814 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/11 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD8041AR Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Pufferverstärker

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

8 Pin

Verpackung

SOIC-8

Versorgungsstrom

5.8 mA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Verlustleistung

0.9 W

Gleichtaktunterdrückung

74 dB

Input-Kapazität

1.80 pF

Conversion-Rate

160 V/μs

Verstärkungs-Bandbreite-Produkt

160 MHz

Eingangsimpedanz

160 kΩ

Eingangs-Offsetspannung

2 mV

Eingangs-Bias-Strom

1.2 µA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

3dB Bandbreite

170 MHz

Verlustleistung (max)

900 mW

Minimaler CMRR-Bereich

74 dB

Versorgungsspannung (max.)

12 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

AD8041AR Datenblatt-PDF

AD8041AR Datenblatt PDF

13 Pages, 95 KB

2017/07/06

Ansicht

AD8041AR Datenblatt PDF

5 Pages, 276 KB

2015/04/10

Ansicht

AD8041AR Datenblatt PDF

16 Pages, 279 KB

2003/05/30

Ansicht

AD8041AR Datenblatt PDF

18 Pages, 306 KB

Ansicht

AD8041AR Datenblatt PDF

16 Pages, 308 KB

2012/03/29

Ansicht

AD8041AR Datenblatt PDF

32 Pages, 1140 KB

2005/12/14

Ansicht

AD8041AR Datenblatt PDF

19 Pages, 306 KB

Ansicht

AD8041AR Anderes Datenblatt

28 Pages, 442 KB

2017/06/19

Ansicht

AD8041AR Anderes Datenblatt

17 Pages, 501 KB

2003/05/30

Ansicht

AD8041AR Anderes Datenblatt

8 Pages, 229 KB

1996/11/22

Ansicht

AD8041AR Anderes Datenblatt

4 Pages, 56 KB

1996/06/03

Ansicht

AD8041AR Anwendungshinweis

28 Pages, 5302 KB

2003/05/06

Ansicht

AD8041AR Anwendungshinweis

8 Pages, 167 KB

2002/10/21

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD8041AR Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

militärische Standardanforderungen

Yes

AD8041AR Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AD8041AR Datenblatt >

Funktionsübersicht

Product Details
The AD8041 is a low power voltage feedback, high speed amplifier designed to operate on +3 V, +5 V or ± 5 V supplies. It has true single supply capability with an input voltage range extending 200 mV below the negative rail and within 1 V of the positive rail.
The output voltage swing extends to within 50 mV of each rail, providing the maximum output dynamic range. Additionally, it features gain flatness of 0.1 dB to 30 MHz while offering differential gain and phase error of 0.03% and 0.03° on a single 5 V supply. This makes the AD8041 ideal for professional video electronics such as cameras, video switchers or any high speed portable equipment. The AD8041"s low distortion and fast settling make it ideal for buffering high speed A-to-D converters.
The AD8041 has a high speed disable feature useful for multiplexing or for reducing power consumption (1.5 mA). The disable logic interface is compatible with CMOS or open-collector logic. The AD8041 offers low power supply current of 5.8 mA maximum and can run on a single 3 V power supply. These features are ideally suited for portable and battery powered applications where size and power are critical.
The wide bandwidth of 160 MHz along with 160 V/µs of slew rate on a single 5 V supply make the AD8041 useful in many general purpose high speed applications where dual power supplies of up to ±6 V and single supplies from 3 V to 12 V are needed. The AD8041 is available in 8-lead PDIP and SOIC over the industrial temperature range of -40°C to +85°C.
An evaluation board is available for this product and may be ordered using the following product number: AD8041-EB. Schematic and layout for this evaluation board is contained in the product data sheet.
### Features and Benefits
Fully specified for +3 V, +5 V and
±5 V Supplies
Output Swings Rail to Rail
Input Voltage Range Extends 200 mV
Below Ground
No Phase Reversal with Inputs 1 V
Beyond Supplies
Disable/Power-Down Capability
Low Power of 5.2 mA (26 mW on 5 V)
High Speed and Fast Settling on 5 V:
160 MHz -3 dB Bandwidth (G = +2)
160 V/µs Slew Rate
30 ns Settling Time to 0.1%
Good Video Specifications
(RL = 150 Ω, G = +2)
Gain Flatness of 0.1 dB to 30 MHz
0.03% Differential Gain Error
0.03° Differential Phase Error
Low Distortion -69 dBc Worst Harmonic @ 10 MHz
Outstanding Load Drive Capability
Drives 50 mA 0.5 V from Supply Rails
Cap Load Drive of 45 pF

AD8041AR Datenblatt >
