Name: AD8056ANZ
Brand: ADI
SKU: CM362608
Price: 4.01 USD
Availability: InStock

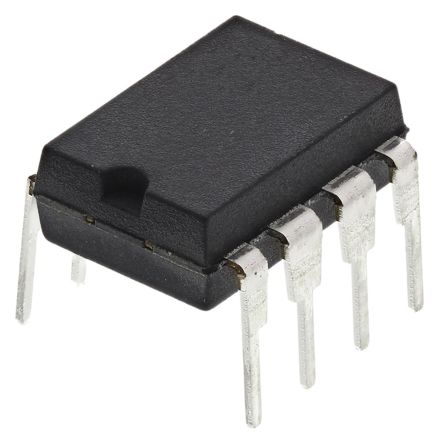

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD8056ANZ ADI

Hersteller:
ADI
Hersteller-Nr:
AD8056ANZ
AiPCBA-Teilenummer:
CM362608
Preis (EUR):
€

4.01
AiPCBA-Lager:
3,483 Stk
Versendet von:
Verfügbarkeit:
2,400 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Operationsverstärker (Allzweck)
Produktbeschreibung:
ANALOG DEVICES AD8056ANZ Operational Amplifier, Dual, 2 Amplifier, 300MHz, 1400V/µs, ± 4V to ± 6V, DIP, 8Pins
Dokumentation:
Datenblatt
3D-Modell

AD8056ANZ Kaufen AD8056ANZ Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: AD8056ANZ

AiPCBA P/N: CM362608

Hersteller: ADI

Paket: DIP-8

Preis
€

4.01

Gesamt: 5,883 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD8056ANZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Operationsverstärker (Allzweck)

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

DIP-8

Netzspannung

5.00 V

Betriebsspannung

4V ~ 6V

Versorgungsstrom

5.4 mA

Anzahl der Stromkreise

2 Circuit

Anzahl der Kanäle

2 Channel

Pinzahl

8 Position

Gleichtaktunterdrückung

82 dB

Input-Kapazität

2.00 pF

Bandbreite

300 MHz

Conversion-Rate

1.40 kV/μs

Verstärkungs-Bandbreite-Produkt

300 MHz

Eingangsimpedanz

10.0 MΩ

Eingangs-Offsetspannung

3 mV

Eingangs-Bias-Strom

400 nA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

3dB Bandbreite

300 MHz

Bandbreite gewinnen

82 dB

Minimaler CMRR-Bereich

80dB ~ 85dB

Versorgungsspannung (max.)

12 V

Versorgungsspannung (Min)

8 V

Ähnliche Produkte anzeigen

AD8056ANZ Datenblatt-PDF

AD8056ANZ Datenblatt PDF

16 Pages, 258 KB

2006/02/02

Ansicht

AD8056ANZ Datenblatt PDF

16 Pages, 297 KB

Ansicht

AD8056ANZ Datenblatt PDF

16 Pages, 297 KB

2006/02/02

Ansicht

AD8056ANZ Datenblatt PDF

1 Pages, 736 KB

2006/05/08

Ansicht

AD8056ANZ Datenblatt PDF

16 Pages, 278 KB

2012/03/29

Ansicht

AD8056ANZ Datenblatt PDF

17 Pages, 258 KB

Ansicht

AD8056ANZ Benutzerreferenzhandbuch

8 Pages, 219 KB

2011/08/19

Ansicht

AD8056ANZ Benutzerreferenzhandbuch

4 Pages, 156 KB

2015/10/23

Ansicht

AD8056ANZ Anderes Datenblatt

11 Pages, 526 KB

Ansicht

AD8056ANZ Anderes Datenblatt

8 Pages, 229 KB

1996/11/22

Ansicht

AD8056ANZ Anderes Datenblatt

4 Pages, 56 KB

1996/06/03

Ansicht

AD8056ANZ Anwendungshinweis

28 Pages, 5302 KB

2003/05/06

Ansicht

AD8056ANZ Anwendungshinweis

8 Pages, 167 KB

2002/10/21

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.27 mm

Breite

7.24 mm

Höhe

3.43 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD8056ANZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

REACH SVHC-Standard

No SVHC

militärische Standardanforderungen

REACH SVHC Compliance Edition

2015/12/17

AD8056ANZ Datenblatt >

Funktionsübersicht

GENERAL DESCRIPTION
The AD8055 (single) and AD8056 (dual) voltage feedback amplifiers offer bandwidth and slew rate typically found in current feedback amplifiers. Additionally, these amplifiers are easy to use and available at a very low cost.
Despite their low cost, the AD8055 and AD8056 provide excellent overall performance. For video applications, their differential gain and phase error are 0.01% and 0.02° into a 150 Ω load and 0.02% and 0.1° while driving four video loads (37.50 Ω).
FEATURES
Low cost single (AD8055) and dual (AD8056)
Easy-to-use voltage feedback architecture
High speed
300 MHz, −3 dB bandwidth (G = +1)
1400 V/μs slew rate
20 ns settling to 0.1%
Low distortion: −72 dBc @ 10 MHz
Low noise: 6 nV/√Hz
Low dc errors: 5 mV max VOS, 1.2 μA max IB
Small packaging
AD8055 available in 5-lead SOT-23
AD8056 available in 8-lead MSOP
Excellent video specifications (RL = 150 Ω, G = +2)
Gain flatness 0.1 dB to 40 MHz
0.01% differential gain error
0.02° differential phase error
Drives 4 video loads (37.5 V) with 0.02% differential
Gain and 0.1° differential phase
Low power, ±5 V supplies 5 mA typ/amplifier power supply current
High output drive current: over 60 mA
APPLICATIONS
Imaging
Photodiode preamps
Video line drivers
Differential line drivers
Professional cameras
Video switchers
Special effects
A-to-D drivers
Active filters

AD8056ANZ Datenblatt >
