Name: AD8105ABPZ
Brand: ADI
SKU: CM39008536
Price: 181.2 USD
Availability: InStock

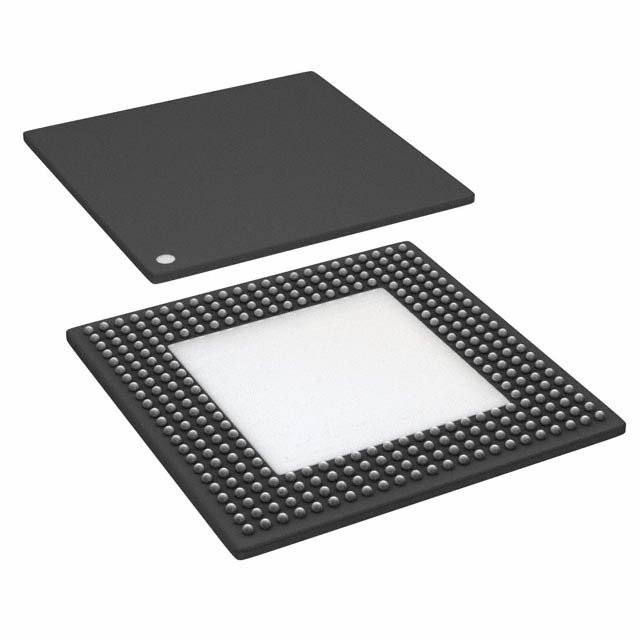

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD8105ABPZ ADI

Hersteller:
ADI
Hersteller-Nr:
AD8105ABPZ
AiPCBA-Teilenummer:
CM39008536
Preis (EUR):
€

181.20
AiPCBA-Lager:
224 Stk
Versendet von:
Verfügbarkeit:
174 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Schnittstellen-ICs
Produktbeschreibung:
Analog General Purpose Crosspoint 600MHz 32 x 16 304Pin BGA
Dokumentation:
Datenblatt
3D-Modell

AD8105ABPZ Kaufen AD8105ABPZ Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: AD8105ABPZ

AiPCBA P/N: CM39008536

Hersteller: ADI

Paket: BGA-304

Preis
€

181.20

Gesamt: 398 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD8105ABPZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Schnittstellen-ICs

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

304 Pin

Verpackung

BGA-304

Versorgungsstrom

340 mA

Anzahl der Kanäle

1 Channel

Bandbreite

600 MHz

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

3dB Bandbreite

600 MHz

Versorgungsspannung (max.)

2.5 V

Versorgungsspannung (Min)

2.5 V

Ähnliche Produkte anzeigen

AD8105ABPZ Datenblatt-PDF

AD8105ABPZ Datenblatt PDF

36 Pages, 1011 KB

2007/06/29

Ansicht

AD8105ABPZ Datenblatt PDF

37 Pages, 913 KB

Ansicht

AD8105ABPZ Datenblatt PDF

36 Pages, 869 KB

2012/03/28

Ansicht

AD8105ABPZ Anderes Datenblatt

37 Pages, 919 KB

Ansicht

AD8105ABPZ Anderes Datenblatt

36 Pages, 873 KB

2016/04/28

Ansicht

AD8105ABPZ Anderes Datenblatt

4 Pages, 65 KB

2015/09/22

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

31 mm

Breite

31 mm

Höhe

0.99 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tray

AD8105ABPZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

AD8105ABPZ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AD8105ABPZ Datenblatt >

Funktionsübersicht

Product Details
The AD8104/AD8105 are high speed, 32 × 16 analog crosspoint switch matrices. They offer 600 MHz bandwidth and slew rate of 1800 V/μs for high resolution computer graphics (RGB) signal switching. With less than −70 dB of crosstalk and −90 dB isolation (@ 5 MHz), the AD8104/AD8105 are useful in many high speed applications. The 0.1 dB flatness, which is greater than 50 MHz, makes the AD8104/AD8105 ideal for composite video switching.
The AD8104/AD8105 include 16 independent output buffers that can be placed into a high impedance state for paralleling crosspoint outputs so that off-channels present minimal loading to an output bus. The AD8104 has a differential gain of +1, while the AD8105 has a differential gain of +2 for ease of use in back-terminated load applications. They operate as fully differential devices or can be configured for single-ended operation. Either a single +5 V supply or dual ±2.5 V supplies can be used, while consuming only 340 mA of idle current with all outputs enabled. The channel switching is performed via a double-buffered, serial digital control (which can accommodate daisy-chaining of several devices), or via a parallel control, allowing updating of an individual output without reprogramming the entire array.
The AD8104/AD8105 are packaged in a 304-ball BGA package and are available over the extended industrial temperature range of −40°C to +85°C.
Applications
Routing of high speed signals including
RGB and component video routing
KVM
Compressed video (MPEG, wavelet)
Data communications
### Features and Benefits
High channel count, 32 × 16 high speed, nonblocking switch array
Differential or single-ended operation
Differential G = +1 (AD8104) or G = +2 (AD8105)
Pin compatible with AD8117/AD8118, 32 x 32 switch arrays
Flexible power supplies
Single +5 V supply, or dual ±2.5 V supplies
Serial or parallel programming of switch array
Excellent video performance
>50 MHz 0.1 dB gain flatness
0.05% differential gain error (RL = 150 Ω)
0.05° phase error (RL = 150 Ω)
High impedance output disable allows connection of multiple devices with minimal loading on output bus
Excellent ac performance
Bandwidth: 600 MHz
Slew rate: 1800 V/μs
Settling time: 2.5 ns to 1%
Low power of 1.7 W
Low all hostile crosstalk
< −70 dB at 5 MHz
< −40 dB @ 600 MHz
Reset pin allows disabling of all outputs (connected through a capacitor to ground provides power-on reset capability)
304-ball BGA package (31 mm × 31 mm)

AD8105ABPZ Datenblatt >
