Name: AD810AN
Brand: ADI
SKU: CM959796
Price: 4.34 USD
Availability: InStock

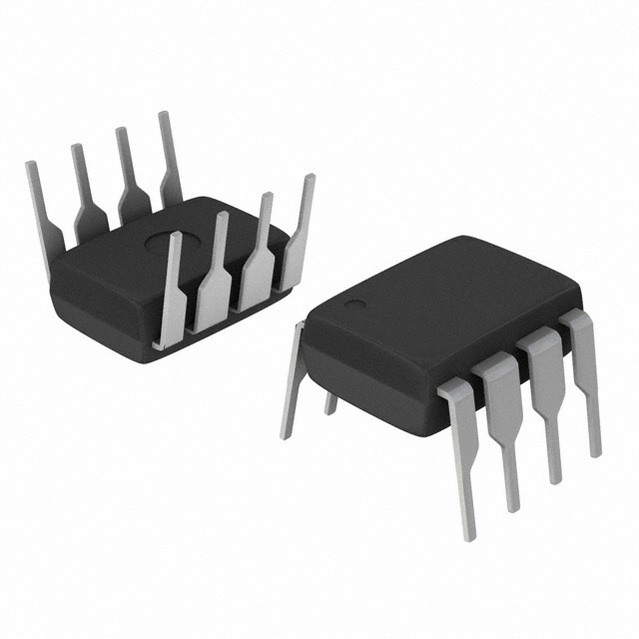

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD810AN ADI

Hersteller:
ADI
Hersteller-Nr:
AD810AN
AiPCBA-Teilenummer:
CM959796
Preis (EUR):
€

4.34
AiPCBA-Lager:
2,197 Stk
Versendet von:
Verfügbarkeit:
1,392 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Video-Verstärker
Produktbeschreibung:
OP Amp Single Current Fdbk 18V 8Pin PDIP Tube
Dokumentation:
Datenblatt
3D-Modell

AD810AN Kaufen AD810AN Bestand & Preis aktualisiert um 2025-05-31 03:50:22

Aktualisieren

Teilenummer: AD810AN

AiPCBA P/N: CM959796

Hersteller: ADI

Paket: PDIP-8

Preis
€

4.34

Gesamt: 3,589 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/05 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD810AN Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Video-Verstärker

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

PDIP-8

Versorgungsstrom

6.8 mA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Gleichtaktunterdrückung

52 dB

Input-Kapazität

2.00 pF

Conversion-Rate

1.00 kV/μs

Eingangsimpedanz

10.0 MΩ

Eingangs-Offsetspannung

6 mV

Eingangs-Bias-Strom

7500 nA

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-55 ℃

3dB Bandbreite

80 MHz

Ähnliche Produkte anzeigen

AD810AN Datenblatt-PDF

AD810AN Datenblatt PDF

16 Pages, 515 KB

1996/09/06

Ansicht

AD810AN Datenblatt PDF

12 Pages, 116 KB

2014/02/10

Ansicht

AD810AN Datenblatt PDF

17 Pages, 544 KB

1996/09/06

Ansicht

AD810AN Datenblatt PDF

16 Pages, 554 KB

2012/03/28

Ansicht

AD810AN Datenblatt PDF

18 Pages, 546 KB

2017/03/05

Ansicht

AD810AN Anderes Datenblatt

145 Pages, 1049 KB

2010/12/11

Ansicht

AD810AN Anderes Datenblatt

28 Pages, 442 KB

2017/06/19

Ansicht

AD810AN Anderes Datenblatt

16 Pages, 322 KB

Ansicht

AD810AN Anderes Datenblatt

15 Pages, 602 KB

Ansicht

AD810AN Anderes Datenblatt

8 Pages, 262 KB

2010/04/21

Ansicht

AD810AN Anderes Datenblatt

2 Pages, 1433 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD810AN Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

militärische Standardanforderungen

Yes

AD810AN Datenblatt >

Funktionsübersicht

Product Details
The AD810 is a composite and HDTV compatible, current feedback, video operational amplifier, ideal for use in systems such as multimedia, digital tape recorders and video cameras. The 0.1 dB flatness specification at bandwidth of 30 MHz (G=+2) and the differential gain and phase of 0.02% and 0.04° (NTSC) make the AD810 ideal for any broadcast quality video system. All these specifications are under load conditions of 150 (ohm) (one 75 (ohm) back terminated cable).
The AD810 is ideal for power sensitive applications such as video cameras, offering a low power supply current of 8.0 mA max. The disable feature reduces the power supply current to only 2.1 mA, while the amplifier is not in use, to conserve power. Furthermore the AD810 is specified over a power supply range of ±5 V to ±15 V.
The AD810 works well as an ADC or DAC buffer in video systems due to its unity gain bandwidth of 80 MHz. Because the AD810 is a transimedance amplifier, this bancwidth can be maintained over a wide range of gains while featuring a low noise of 2.9 nV/(root)Hz for wide dynamic range applications.
### Features and Benefits
High Speed
80 MHz Bandwidth (3 dB, G = +1)
75 MHz Bandwidth (3 dB, G = +2)
1000 V/µs Slew Rate
50 ns Settling Time to 0.1% (Vo = 10 V Step)
Ideal for Video Applications
30 MHz Bandwidth (0.1 dB, G = +2)
0.02% Differential Gain
0.04° Differential Phase
Low Noise
2.9 nV/√Hz Input Voltage Noise
13 pA/√Hz Inverting Input Current Noise
|
Low Power
8.0 mA Supply Current max
2.1 mA Supply Current (Power-Down Mode)
High Performance Disable Function
Turn-Off Time 100 ns
Break Before Make Guaranteed
Input to Output Isolation of 64 dB (OFF State)
Flexible Operation
Specified for ±5 V and ±15 V Operation
±2.9 V Output Swing Into a 150 Ω Load
(Vs = ±5 V)
---|---

AD810AN Datenblatt >
