Name: AD8147ACPZ-R7
Brand: ADI
SKU: CM6773117
Price: 2.53 USD
Availability: InStock

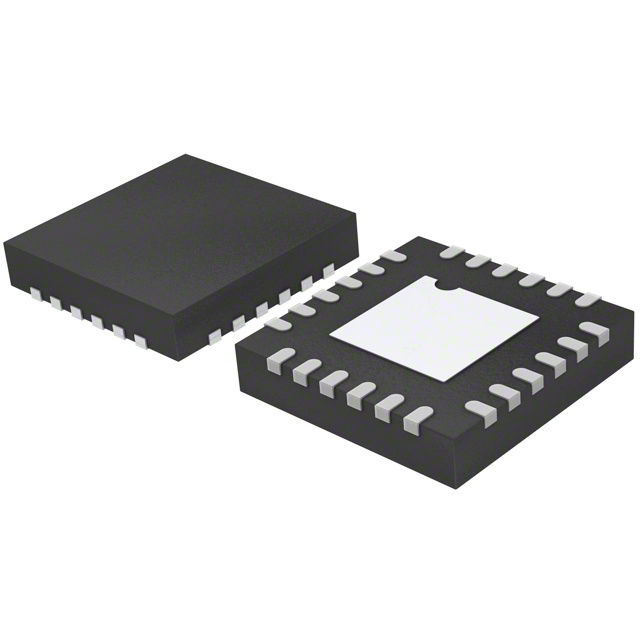

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD8147ACPZ-R7 ADI

Hersteller:
ADI
Hersteller-Nr:
AD8147ACPZ-R7
AiPCBA-Teilenummer:
CM6773117
Preis (EUR):
€

2.53
AiPCBA-Lager:
265 Stk
Versendet von:
Verfügbarkeit:
193 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Video-Verstärker
Produktbeschreibung:
SP Amp Differential Driver Amplifier Triple ±5.5V 24Pin LFCSP EP T/R
Dokumentation:
Datenblatt
3D-Modell

AD8147ACPZ-R7 Kaufen AD8147ACPZ-R7 Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: AD8147ACPZ-R7

AiPCBA P/N: CM6773117

Hersteller: ADI

Paket: LFCSP-24

Preis
€

2.53

Gesamt: 458 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD8147ACPZ-R7 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Video-Verstärker

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

24 Pin

Verpackung

LFCSP-24

Versorgungsstrom

61.5 mA

Anzahl der Stromkreise

3 Circuit

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

3dB Bandbreite

780 MHz

Versorgungsspannung (max.)

10V ~ 15V

Ähnliche Produkte anzeigen

AD8147ACPZ-R7 Datenblatt-PDF

AD8147ACPZ-R7 Datenblatt PDF

24 Pages, 537 KB

2014/03/14

Ansicht

AD8147ACPZ-R7 Datenblatt PDF

24 Pages, 575 KB

2007/05/04

Ansicht

AD8147ACPZ-R7 Datenblatt PDF

24 Pages, 495 KB

2012/03/28

Ansicht

AD8147ACPZ-R7 Anderes Datenblatt

7 Pages, 325 KB

2013/02/01

Ansicht

AD8147ACPZ-R7 Anderes Datenblatt

6 Pages, 962 KB

2015/09/01

Ansicht

AD8147ACPZ-R7 Anderes Datenblatt

5 Pages, 80 KB

2014/05/05

Ansicht

AD8147ACPZ-R7 Anderes Datenblatt

5 Pages, 78 KB

2014/02/03

Ansicht

AD8147ACPZ-R7 Verpackung

7 Pages, 734 KB

2018/07/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

AD8147ACPZ-R7 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

AD8147ACPZ-R7 Datenblatt >

Funktionsübersicht

Product Details
The AD8146/AD8147/AD8148 are high speed triple, differential or single-ended input to differential output drivers. The AD8146 and AD8147 have a fixed gain of 2, and the AD8148 has a fixed gain of 4. They are all specifically designed for the highest resolution component video signals but can be used for any type of analog signals or high speed data transmission over either Category 5 UTP cable or differential printed circuit board (PCB) transmission lines.
These drivers can be used with the AD8145 triple differential-to-singled-ended receiver, and the AD8117 crosspoint switch to produce a video distribution system capable of supporting UXGA or 1080p signals.
Manufactured on the Analog Devices, Inc. second generation XFCB bipolar process, the drivers have large signal bandwidths of 700 MHz and fast slew rates. They have an internal common-mode feedback feature that provides output amplitude and phase matching that is balanced to −60 dB at 50 MHz, suppressing even-order harmonics and minimizing radiated electromagnetic interference (EMI).
The common-mode voltage of each AD8146 output can be set to any level, allowing transmission of signals over the common-mode voltages. The AD8147 and AD8148 encode the vertical and horizontal sync signals on the common-mode voltages of the outputs. All outputs can be independently set to low voltage states to be used with series diodes for line isolation, allowing easy differential multiplexing over the same twisted pair cable.
The AD8146/AD8147/AD8148 are available in a 24-lead LFCSP and operate over a temperature range of −40°C to +85°C.
**Applications**
* QXGA or 1080p video transmission
* KVM networking
* Video over unshielded twisted pair (UTP)
* Differential signal multiplexing
### Features and Benefits
Triple high speed fully differential driver
700 MHz, −3 dB, 2 V p-p bandwidth (AD8146/AD8148)
600 MHz, −3 dB, 2 V p-p bandwidth (AD8147)
200 MHz, 0.1 dB, 2 V p-p bandwidth
3000 V/μs slew rate
Fixed gain (AD8146/AD8147: G = 2, AD8148: G = 4)
Differential or single-ended input to differential output Can be used as differential-to-differential receiver
Drives one or two 100 Ω UTP cables
Adjustable output common-mode voltage (AD8146)
|
Internal common-mode feedback network
Output balance error −50 dB @ 50 MHz
On-chip, sync-on common-mode encoding (AD8147/AD8148)
Output pull-down feature for line isolation
Low power: 57 mA @ 5 V for 3 drivers (AD8146)
Wide supply voltage range: +5 V to ±5 V
Available in a small 4 mm × 4 mm LFCSP
---|---

AD8147ACPZ-R7 Datenblatt >
