Name: AD820ANZ
Brand: ADI
SKU: CM262726
Price: 2.29 USD
Availability: InStock

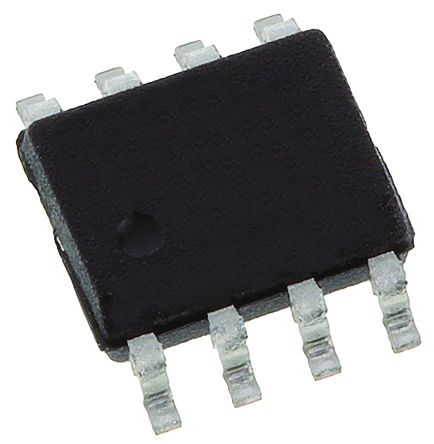

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD820ANZ ADI

Hersteller:
ADI
Hersteller-Nr:
AD820ANZ
AiPCBA-Teilenummer:
CM262726
Preis (EUR):
€

2.29
AiPCBA-Lager:
245 Stk
Versendet von:
Verfügbarkeit:
173 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Operationsverstärker (Allzweck)
Produktbeschreibung:
ANALOG DEVICES AD820ANZ Operational Amplifier, Single, 1 Amplifier, 1.8MHz, 3V/µs, 5V to 36V, DIP, 8Pins
Dokumentation:
Datenblatt
3D-Modell

AD820ANZ Kaufen AD820ANZ Bestand & Preis aktualisiert um 2025-06-06 03:50:22

Aktualisieren

Teilenummer: AD820ANZ

AiPCBA P/N: CM262726

Hersteller: ADI

Paket: PDIP-8

Preis
€

2.29

Gesamt: 418 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/11 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD820ANZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Operationsverstärker (Allzweck)

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

PDIP-8

Versorgungsstrom

700 µA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Pinzahl

8 Position

Verlustleistung

1.6 W

Gleichtaktunterdrückung

66 dB

Input-Kapazität

2.80 pF

Bandbreite

1.8 MHz

Conversion-Rate

3.00 V/μs

Verstärkungs-Bandbreite-Produkt

1.9 MHz

Eingangsimpedanz

10.0 TΩ

Eingangs-Offsetspannung

400 µV

Eingangs-Bias-Strom

2 pA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

3dB Bandbreite

1.9 MHz

Bandbreite gewinnen

1.8 MHz

Verlustleistung (max)

1600 mW

Minimaler CMRR-Bereich

66 dB

Versorgungsspannung

5V ~ 36V

Versorgungsspannung (max.)

30 V

Versorgungsspannung (Min)

5 V

Ähnliche Produkte anzeigen

AD820ANZ Datenblatt-PDF

AD820ANZ Datenblatt PDF

24 Pages, 422 KB

2011/03/02

Ansicht

AD820ANZ Datenblatt PDF

25 Pages, 406 KB

2011/03/02

Ansicht

AD820ANZ Datenblatt PDF

25 Pages, 472 KB

2011/03/02

Ansicht

AD820ANZ Datenblatt PDF

24 Pages, 436 KB

Ansicht

AD820ANZ Anderes Datenblatt

16 Pages, 382 KB

2002/06/26

Ansicht

AD820ANZ Diagramme zeichnen

2 Pages, 96 KB

2009/09/07

Ansicht

AD820ANZ Anwendungshinweis

28 Pages, 5302 KB

2003/05/06

Ansicht

AD820ANZ Anwendungshinweis

17 Pages, 1095 KB

Ansicht

AD820ANZ Anwendungshinweis

10 Pages, 594 KB

1999/02/20

Ansicht

AD820ANZ Andere Referenzen

1 Pages, 136 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.27 mm

Breite

6.35 mm

Höhe

3.3 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD820ANZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

REACH SVHC-Standard

No SVHC

militärische Standardanforderungen

REACH SVHC Compliance Edition

2015/12/17

AD820ANZ Datenblatt >

Funktionsübersicht

The AD820ANZ is a Rail-to-rail FET Input Operational Amplifier that can operate from a single supply of 5 to 36V or dual supplies of ±2.5 to ±18V. It has true single-supply capability with an input voltage range extending below the negative rail, allowing the AD820 to accommodate input signals below ground in the single-supply mode. Output voltage swing extends to within 10mV of each rail, providing the maximum output dynamic range. Offset voltage of 800µV maximum, offset voltage drift of 2µV/°C, typical input bias currents below 25pA and low input voltage noise provide DC precision with source impedances up to 1GR. 1.8MHz unity gain bandwidth, -93dB THD at 10kHz and 3V/µs slew rate are provided for a low supply current of 800µA. The op amp drives up to 350pF of direct capacitive load and provides a minimum output current of 15mA. This allows the amplifier to handle a wide range of load conditions.
True single-supply operation
Input voltage range extends below ground
Excellent load drive
15mA Minimum output current
Excellent AC performance for low power
800µA Maximum quiescent current
Excellent DC performance
800µV Maximum input offset voltage
2µV/°C Typical offset voltage drift
25pA Maximum input bias current
13nV/√Hz at 10kHz Low noise
ESD sensitive device, take proper precaution while handling the device.
