Name: AD831APZ
Brand: ADI
SKU: CM1018004
Price: 31.9 USD
Availability: InStock

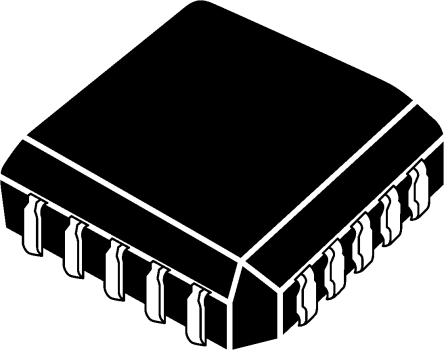

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD831APZ ADI

Kaum verfügbar

Hersteller:
ADI
Hersteller-Nr:
AD831APZ
AiPCBA-Teilenummer:
CM1018004
Preis (EUR):
€

31.90
AiPCBA-Lager:
9 Stk
Versendet von:
Verfügbarkeit:
39 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Spannungsregler
Produktbeschreibung:
Analog Devices AD831APZ, Mixer Circuit 200MHz Gain=0 dB 4.5 11V 20Pin PLCC
Dokumentation:
Datenblatt
3D-Modell

AD831APZ Kaufen AD831APZ Bestand & Preis aktualisiert um 2025-06-04 03:50:22

Aktualisieren

Teilenummer: AD831APZ

AiPCBA P/N: CM1018004

Hersteller: ADI

Paket: PLCC-20

Preis
€

31.90

Gesamt: 48 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD831APZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Spannungsregler

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

20 Pin

Verpackung

PLCC-20

Frequenz

500 MHz

Netzspannung

4.50V (min)

Versorgungsstrom

125 mA

Pinzahl

20 Position

Verlustleistung

1.2 W

Bandbreite

500 MHz

Gewinn

0 dB

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1200 mW

Versorgungsspannung

4.5V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

4.5 V

Ähnliche Produkte anzeigen

AD831APZ Datenblatt-PDF

AD831APZ Datenblatt PDF

16 Pages, 551 KB

2003/05/16

Ansicht

AD831APZ Datenblatt PDF

17 Pages, 548 KB

2003/05/16

Ansicht

AD831APZ Datenblatt PDF

16 Pages, 551 KB

2003/05/16

Ansicht

AD831APZ Datenblatt PDF

17 Pages, 483 KB

2003/05/16

Ansicht

AD831APZ Datenblatt PDF

24 Pages, 357 KB

2012/03/29

Ansicht

AD831APZ Datenblatt PDF

18 Pages, 476 KB

2017/05/08

Ansicht

AD831APZ Datenblatt PDF

17 Pages, 448 KB

2016/02/05

Ansicht

AD831APZ Datenblatt PDF

17 Pages, 554 KB

2014/08/06

Ansicht

AD831APZ Datenblatt PDF

17 Pages, 448 KB

2014/08/06

Ansicht

AD831APZ Datenblatt PDF

2 Pages, 61 KB

2005/06/03

Ansicht

AD831APZ Anderes Datenblatt

4 Pages, 181 KB

2005/05/30

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.04 mm

Breite

9.04 mm

Höhe

3.68 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD831APZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

AD831APZ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AD831APZ Datenblatt >

Funktionsübersicht

Product Details
The AD831 is a low distortion, wide dynamic range, monolithic mixer for use in such applications as RF to IF down conversion in HF and VHF receivers, the second mixer in DMR base stations, direct-to-baseband conversion, quadrature modulation and demodulation, and doppler-shift detection in ultrasound imaging applications. The mixer includes an LO driver and a low-noise output amplifier and provides both user-programmable power consumption and 3rd-order intercept point.
The AD831 provides a +24 dBm third-order intercept point for -10 dBm LO power, thus improving system performance and reducing system cost compared to passive mixers, by eliminating the need for a high power LO driver and its attendant shielding and isolation problems.
The RF, IF, and LO ports may be dc or ac coupled when the mixer is operating from ±5 V supplies or ac coupled when operating from a single supply of 9 V minimum. The mixer operates with RF and LO inputs as high as 500 MHz.
The mixer"s IF output is available as either a differential current output or a single-ended voltage output. The differential output is from a pair of open collectors and may be ac coupled via a transformer or capacitor to provide a 250 MHz output bandwidth. In down-conversion applications, a single capacitor connected across these outputs implements a low-pass filter to reduce harmonics directly at the mixer core, simplifying output filtering. When building a quadrature-amplitude modulator or image reject mixer, the differential current outputs of two AD831s may be summed by connecting them together.
An integral low noise amplifier provides a single-ended voltage output and can drive such low impedance loads as filters, 50 W amplifier inputs, and A/D converters. Its small signal bandwidth exceeds 200 MHz. A single resistor connected between pins OUT and FB sets its gain. The amplifier"s low dc offset allows its use in such direct-coupled applications as direct-to-baseband conversion and quadrature-amplitude demodulation.
The mixer"s SSB noise figure is 10.3 dB at 70 MHz using its output amplifier and optimum source impedance. Unlike passive mixers, the AD831 has no insertion loss and does not require an external diplexer or passive termination.
A programmable-bias feature allows the user to reduce power consumption, with a reduction in the 1 dB compression point and third-order intercept. This permits a tradeoff between dynamic range and power consumption. For example, the AD831 may be used as a second mixer in cellular and two-way radio base stations at reduced power while still providing a substantial performance improvement over passive solutions.
### Features and Benefits
Doubly Balanced Mixer
Low Distortion
+24 dBm Third Order Intercept (IP3)
+10 dBm 1 dB Compression Point
Bandwidth
500 MHz RF and LO Input Bandwidths
250 MHz Differential Current IF Output
DC to >200 MHz Single-Ended Voltage IF Output
Low LO Drive Required: –10 dBm
Single- or Dual-Supply Operation
DC Coupled Using Dual Supplies
All Ports May Be DC Coupled
No Lower Frequency Limit—Operation to DC
User-Programmable Power Consumption

AD831APZ Datenblatt >
