Name: AD9516-0/PCBZ
Brand: ADI
SKU: CM38355037
Price: 287.65 USD
Availability: InStock

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

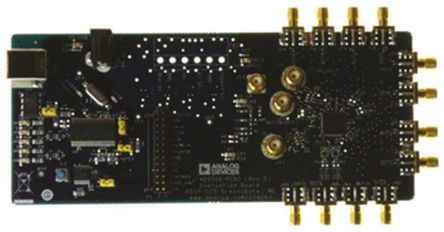

AD9516-0/PCBZ ADI

Hersteller:
ADI
Hersteller-Nr:
AD9516-0/PCBZ
AiPCBA-Teilenummer:
CM38355037
Preis (EUR):
€

287.65
AiPCBA-Lager:
475 Stk
Versendet von:
Verfügbarkeit:
304 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Entwicklungskits
Produktbeschreibung:
IC CLOCK GEN 2.8GHz VCO 64-LFCSP
Dokumentation:
Datenblatt
3D-Modell

AD9516-0/PCBZ Kaufen AD9516-0/PCBZ Bestand & Preis aktualisiert um 2025-06-16 03:50:22

Aktualisieren

Teilenummer: AD9516-0/PCBZ

AiPCBA P/N: CM38355037

Hersteller: ADI

Preis
€

287.65

Gesamt: 779 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/21 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD9516-0/PCBZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Entwicklungskits

3D-Modell

Frequenz

2.4 GHz, 2950 MHz

Ähnliche Produkte anzeigen

AD9516-0/PCBZ Datenblatt-PDF

AD9516-0/PCBZ Datenblatt PDF

80 Pages, 1367 KB

2013/02/25

Ansicht

AD9516-0/PCBZ Datenblatt PDF

81 Pages, 1309 KB

2013/02/25

Ansicht

AD9516-0/PCBZ Datenblatt PDF

84 Pages, 1375 KB

Ansicht

AD9516-0/PCBZ Datenblatt PDF

81 Pages, 1240 KB

2013/02/25

Ansicht

AD9516-0/PCBZ Datenblatt PDF

81 Pages, 1309 KB

2013/02/25

Ansicht

AD9516-0/PCBZ Datenblatt PDF

80 Pages, 1325 KB

2013/02/28

Ansicht

AD9516-0/PCBZ Datenblatt PDF

81 Pages, 1208 KB

2015/03/29

Ansicht

AD9516-0/PCBZ Benutzerreferenzhandbuch

24 Pages, 1450 KB

2010/03/01

Ansicht

AD9516-0/PCBZ Benutzerreferenzhandbuch

16 Pages, 1090 KB

2010/01/29

Ansicht

AD9516-0/PCBZ Anderes Datenblatt

4 Pages, 568 KB

2011/10/27

Ansicht

AD9516-0/PCBZ Anderes Datenblatt

3 Pages, 218 KB

2008/11/13

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Active

Verpackungsmethoden

Bulk

AD9516-0/PCBZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2016/06/20

AD9516-0/PCBZ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AD9516-0/PCBZ Datenblatt >

Funktionsübersicht

GENERAL DESCRIPTION
The AD9516-01 provides a multi-output clock distribution function with subpicosecond jitter performance, along with an on chip PLL and VCO. The on-chip VCO tunes from 2.55 GHz to 2.95 GHz. Optionally, an external VCO/VCXO of up to 2.4 GHz may be used.
The AD9516-0 emphasizes low jitter and phase noise to maximize data converter performance, and can benefit other applications with demanding phase noise and jitter requirements.
The AD9516-0 features six LVPECL outputs (in three pairs); four LVDS outputs (in two pairs); and eight CMOS outputs (two per LVDS output). The LVPECL outputs operate to 1.6 GHz, the LVDS outputs operate to 800 MHz, and the CMOS outputs operate to 250 MHz
FEATURES
Low phase noise, phase-locked loop
On-chip VCO tunes from 2.55 GHz to 2.95 GHz
External VCO/VCXO to 2.4 GHz optional
One differential or two single-ended reference inputs
Reference monitoring capability
Auto and manual reference switchover/holdover modes
Autorecover from holdover
Accepts references to 250 MHz
Programmable delays in path to PFD
Digital or analog lock detect, selectable
3 pairs of 1.6 GHz LVPECL outputs
Each pair shares 1 to 32 divider with coarse phase delay
Additive output jitter 225 fS rms
Channel-to-channel skew paired outputs <10 ps
2 pairs of 800 MHz LVDS clock outputs
Each pair shares two cascaded 1 to 32 dividers with coarse phase delay
Additive output jitter 275 fS rms
Fine delay adjust (ΔT) on each LVDS output
Eight 250 MHz CMOS outputs (two per LVDS output)
Automatic synchronization of all outputs on power-up
Manual synchronization of outputs as needed
Serial control port
64-lead LFCSP
APPLICATIONS
Low jitter, low phase noise clock distribution
Clocking high speed ADCs, DACs, DDSs, DDCs, DUCs, MxFEs
High performance wireless transceivers
High performance instrumentation
Broadband infrastructure
ATE

AD9516-0/PCBZ Datenblatt >
