Name: AD9558BCPZ-REEL7
Brand: ADI
SKU: CM72023200
Price: 23.47 USD
Availability: InStock

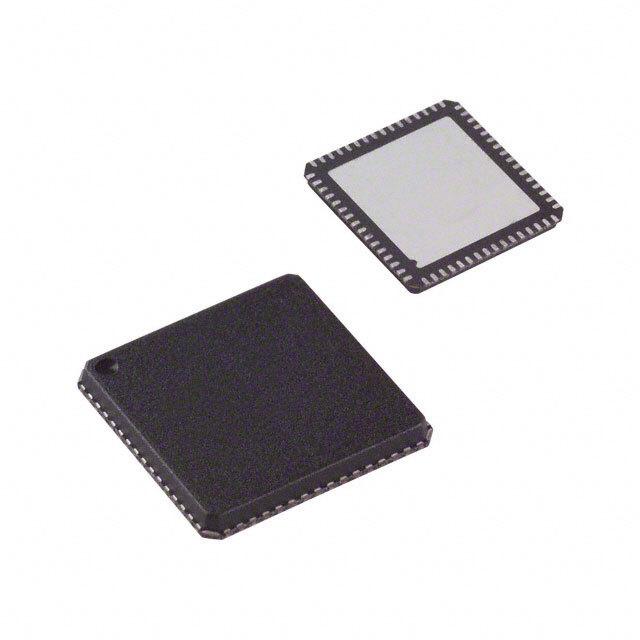

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD9558BCPZ-REEL7 ADI

Hersteller:
ADI
Hersteller-Nr:
AD9558BCPZ-REEL7
AiPCBA-Teilenummer:
CM72023200
Preis (EUR):
€

23.47
AiPCBA-Lager:
238 Stk
Versendet von:
Verfügbarkeit:
183 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Das Taktsignal-Geräte
Produktbeschreibung:
Clock Translator -40℃ to 85℃ 64Pin LFCSP EP T/R
Dokumentation:
Datenblatt
3D-Modell

AD9558BCPZ-REEL7 Kaufen AD9558BCPZ-REEL7 Bestand & Preis aktualisiert um 2025-06-16 03:50:22

Aktualisieren

Teilenummer: AD9558BCPZ-REEL7

AiPCBA P/N: CM72023200

Hersteller: ADI

Paket: LFCSP-64

Preis
€

23.47

Gesamt: 421 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/21 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD9558BCPZ-REEL7 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Das Taktsignal-Geräte

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

64 Pin

Verpackung

LFCSP-64

Anzahl der Stromkreise

1 Circuit

Auslastungsgrad

50 %

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

1.71V ~ 3.465V

Ähnliche Produkte anzeigen

AD9558BCPZ-REEL7 Datenblatt-PDF

AD9558BCPZ-REEL7 Datenblatt PDF

104 Pages, 1438 KB

2012/04/02

Ansicht

AD9558BCPZ-REEL7 Datenblatt PDF

104 Pages, 1482 KB

Ansicht

AD9558BCPZ-REEL7 Datenblatt PDF

106 Pages, 1696 KB

2016/07/25

Ansicht

AD9558BCPZ-REEL7 Anderes Datenblatt

104 Pages, 1465 KB

2013/05/31

Ansicht

AD9558BCPZ-REEL7 Anderes Datenblatt

4 Pages, 62 KB

2016/11/01

Ansicht

AD9558BCPZ-REEL7 Anderes Datenblatt

4 Pages, 61 KB

2016/08/04

Ansicht

AD9558BCPZ-REEL7 Anderes Datenblatt

2 Pages, 45 KB

2012/04/17

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

0.83 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

AD9558BCPZ-REEL7 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

AD9558BCPZ-REEL7 Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AD9558BCPZ-REEL7 Datenblatt >

Funktionsübersicht

GENERAL DESCRIPTION
The AD9558 is a low loop bandwidth clock multiplier that provides jitter cleanup and synchronization for many systems, including synchronous optical networks (SONET/SDH). The AD9558 generates an output clock synchronized to up to four external input references. The digital PLL allows for reduction of input time jitter or phase noise associated with the external references. The digitally controlled loop and holdover circuitry of the AD9558 continuously generates a low jitter output clock even when all reference inputs have failed.
The AD9558 operates over an industrial temperature range of −40°C to +85°C. If a smaller package is required, refer to the AD9557 for the two-input/two-output version of the same part.
FEATURES
Supports GR-1244 Stratum 3 stability in holdover mode
Supports smooth reference switchover with virtually no disturbance on output phase
Supports Telcordia GR-253 jitter generation, transfer, and tolerance for SONET/SDH up to OC-192 systems
Supports ITU-T G.8262 synchronous Ethernet slave clocks
Supports ITU-T G.823, G.824, G.825, and G.8261
Auto/manual holdover and reference switchover
4 reference inputs (single-ended or differential)
Input reference frequencies: 2 kHz to 1250 MHz
Reference validation and frequency monitoring (1 ppm)
Programmable input reference switchover priority
20-bit programmable input reference divider
6 pairs of clock output pins with each pair configurable as a single differential LVDS/HSTL output or as 2 single-ended CMOS outputs
Output frequencies: 352 Hz to 1250 MHz
Programmable 17-bit integer and 24-bit fractional feedback divider in digital PLL
Programmable digital loop filter covering loop bandwidths from 0.1 Hz to 5 kHz (2 kHz maximum for <0.1 dB of peaking)
Low noise system clock multiplier
Frame sync support
Adaptive clocking
Optional crystal resonator for system clock input
On-chip EEPROM to store multiple power-up profiles
Pin program function for easy frequency translation configuration
Software controlled power-down
64-lead, 9 mm × 9 mm, LFCSP package
APPLICATIONS
Network synchronization, including synchronous Ethernet and SDH to OTN mapping/demapping
Cleanup of reference clock jitter
SONET/SDH clocks up to OC-192, including FEC
Stratum 3 holdover, jitter cleanup, and phase transient control
Wireless base station controllers
Cable infrastructure
Data communications

AD9558BCPZ-REEL7 Datenblatt >
