ADA4960-1ACPZ-RL

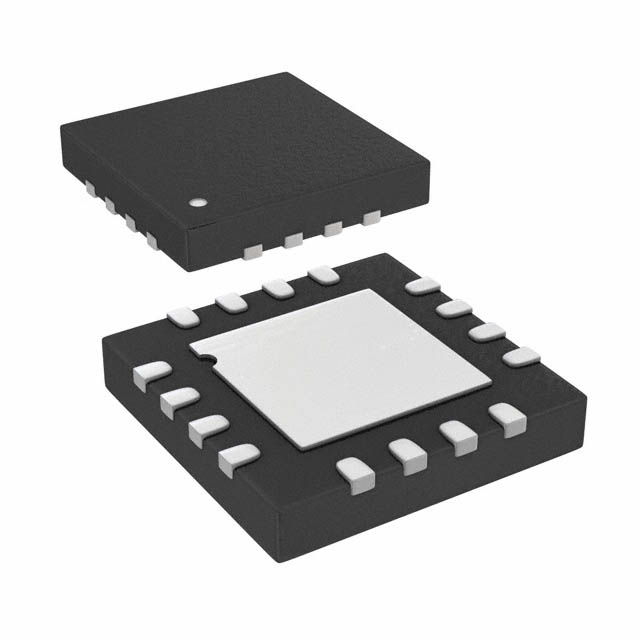

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADA4960-1ACPZ-RL ADI

Hersteller:
ADI
Hersteller-Nr:
ADA4960-1ACPZ-RL
AiPCBA-Teilenummer:
CM75396969
Preis (EUR):
€

3.80
AiPCBA-Lager:
283 Stk
Versendet von:
Verfügbarkeit:
215 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Pufferverstärker
Produktbeschreibung:
SP Amp DIFF AMP Single 5.25V 16Pin LFCSP EP T/R
Dokumentation:
Datenblatt
3D-Modell

ADA4960-1ACPZ-RL Kaufen ADA4960-1ACPZ-RL Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: ADA4960-1ACPZ-RL

AiPCBA P/N: CM75396969

Hersteller: ADI

Paket: LFCSP-16

Preis
€

3.80

Gesamt: 498 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADA4960-1ACPZ-RL Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Pufferverstärker

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

LFCSP-16

Versorgungsstrom

60.0 mA

Anzahl der Kanäle

1 Channel

Verstärkungs-Bandbreite-Produkt

5 GHz

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Minimaler CMRR-Bereich

60dB ~ 75dB

Versorgungsspannung (max.)

5V ~ 7V

Versorgungsspannung (Min)

4.75 V

Ähnliche Produkte anzeigen

ADA4960-1ACPZ-RL Datenblatt-PDF

ADA4960-1ACPZ-RL Datenblatt PDF

20 Pages, 464 KB

2017/03/31

Ansicht

ADA4960-1ACPZ-RL Datenblatt PDF

21 Pages, 350 KB

2015/05/03

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

20 Pages, 598 KB

2011/07/20

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

20 Pages, 365 KB

2010/04/16

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

16 Pages, 805 KB

2016/07/21

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

13 Pages, 339 KB

2015/11/02

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

6 Pages, 339 KB

2017/10/28

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

4 Pages, 56 KB

2017/02/06

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

4 Pages, 56 KB

2016/12/09

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

4 Pages, 54 KB

2016/10/31

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

4 Pages, 68 KB

2014/08/07

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

4 Pages, 68 KB

2014/05/01

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

4 Pages, 65 KB

2013/10/18

Ansicht

ADA4960-1ACPZ-RL Anderes Datenblatt

4 Pages, 568 KB

2011/10/27

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

3 mm

Breite

3 mm

Höhe

0.73 mm

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

ADA4960-1ACPZ-RL Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

ADA4960-1ACPZ-RL Datenblatt >

Funktionsübersicht

Product Details
The ADA4960-1 is a high performance, differential amplifier optimized for RF and IF applications. It achieves better than 63 dB IMD3 performance for frequencies up to and beyond 1 GHz, making it an ideal driver for 8-bit to 10-bit giga-sample analog-to-digital converters (ADCs).
The buffered inputs of the ADA4960-1 isolate the gain-setting resistor (RG) from the signal inputs, maintaining a constant 10 kΩ input resistance, easing matching and input drive requirements. The ADA4960-1 has a nominal 150 Ω differential output impedance.
The ADA4960-1 is optimized for wideband, low distortion performance for frequencies up to and beyond 1 GHz. These attributes, together with its adjustable gain capability, make this device the amplifier of choice for general-purpose IF and broadband applications where low distortion, noise, and power are critical.
The device is optimized for the best combination of slew rate, bandwidth, and broadband distortion. These attributes allow it to drive a wide variety of ADCs. It is ideally suited for driving mixers, pin diode attenuators, SAW filters, and multi-element discrete devices.
The user accessible gain adjust and bandwidth extension features allow configuration of the ADA4960-1 for line driver and channel equalization applications.
The quiescent current of the ADA4960-1 is typically 60 mA. When disabled, it consumes less than 3 mA, offering excellent input-to-output isolation.
Fabricated on an Analog Devices, Inc., high speed SiGe process, the ADA4960-1 is available in a compact 3 mm × 3 mm, 16-lead LFCSP. It operates over the temperature range of −40°C to +85°C.
**Applications**
Differential ADC drivers for giga-sample ADCs
GBPS line drivers with pre-emphasis
High speed data acquisition
Electronic surveillance countermeasures
Pulse capture and conditioning
Oscilloscopes
Satellite communications
Single-ended-to-differential converters
RF/IF gain blocks
### Features and Benefits
−3 dB bandwidth of 5 GHz (AV = 6 dB)
Single resistor programmable gain: 0 dB to 18 dB
Differential or single-ended input to differential output
Low harmonic distortion (HD2/HD3 @ AV = 6 dB)
−88/−69 dBc @ 250 MHz
−77/−66 dBc @ 500 MHz
−73/−72 dBc @ 1 GHz
IMD3 @ 1 GHz = −63 dBc
Slew rate
8700 V/μs (AV = 6 dB, 2 V step)
6600 V/μs (AV = 18 dB, 2 V step)
Fast settling: 1 ns to 1%, 1.4 ns to 0.1%
Fast overdrive recovery: 6.7 ns to 1%, 9.3 ns to 0.5%
Single-supply operation: 5 V
0.1 dB gain flatness to 300 MHz
DC level translation
Available in 16-lead LFCSP

ADA4960-1ACPZ-RL Datenblatt >
