ADF4153ABRUZ-RL7

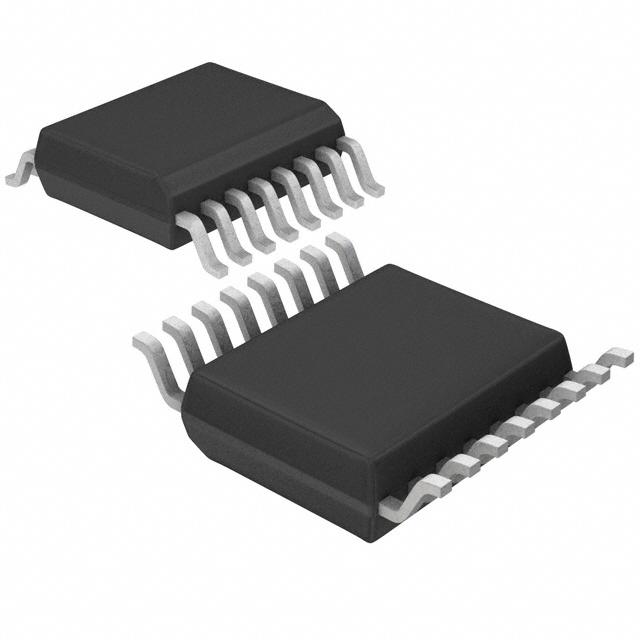

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADF4153ABRUZ-RL7 ADI

Hersteller:
ADI
Hersteller-Nr:
ADF4153ABRUZ-RL7
AiPCBA-Teilenummer:
CM80884150
Preis (EUR):
€

2.97
AiPCBA-Lager:
237 Stk
Versendet von:
Verfügbarkeit:
183 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Taktgeneratoren
Produktbeschreibung:
Clock Generator 10MHz to 4GHz Input 16Pin TSSOP T/R
Dokumentation:
Datenblatt
3D-Modell

ADF4153ABRUZ-RL7 Kaufen ADF4153ABRUZ-RL7 Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: ADF4153ABRUZ-RL7

AiPCBA P/N: CM80884150

Hersteller: ADI

Paket: TSSOP-16

Preis
€

2.97

Gesamt: 420 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADF4153ABRUZ-RL7 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Taktgeneratoren

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

TSSOP-16

Versorgungsstrom

20 mA

Anzahl der Stromkreise

1 Circuit

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

2.7V ~ 3.3V

Versorgungsspannung (max.)

3.3 V

Versorgungsspannung (Min)

2.7 V

Ähnliche Produkte anzeigen

ADF4153ABRUZ-RL7 Datenblatt-PDF

ADF4153ABRUZ-RL7 Datenblatt PDF

24 Pages, 352 KB

2013/01/30

Ansicht

ADF4153ABRUZ-RL7 Datenblatt PDF

24 Pages, 348 KB

2013/11/05

Ansicht

ADF4153ABRUZ-RL7 Datenblatt PDF

26 Pages, 453 KB

Ansicht

ADF4153ABRUZ-RL7 Datenblatt PDF

25 Pages, 385 KB

2014/12/14

Ansicht

ADF4153ABRUZ-RL7 Datenblatt PDF

25 Pages, 414 KB

2013/01/30

Ansicht

ADF4153ABRUZ-RL7 Benutzerreferenzhandbuch

20 Pages, 673 KB

2012/12/12

Ansicht

ADF4153ABRUZ-RL7 Anderes Datenblatt

47 Pages, 215 KB

2012/03/08

Ansicht

ADF4153ABRUZ-RL7 Anderes Datenblatt

24 Pages, 334 KB

2012/10/30

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

1.05 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

ADF4153ABRUZ-RL7 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

ADF4153ABRUZ-RL7 Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

5A991.b

ADF4153ABRUZ-RL7 Datenblatt >

Funktionsübersicht

Product Details
The ADF4153A is a fractional-N frequency synthesizer that implements local oscillators in the upconversion and downconversion sections of wireless receivers and transmitters. It consists of a low noise digital phase frequency detector (PFD), a precision charge pump, and a programmable reference divider. A sigma-delta (Σ-Δ) based fractional interpolator allows programmable fractional-N division. The INT, FRAC, and MOD registers define an overall N divider (N = (INT + (FRAC/MOD))). In addition, the 4-bit reference counter (R counter) allows selectable REFIN frequencies at the PFD input. A complete phase-locked loop (PLL) can be implemented if the synthesizer is used with an external loop filter and a voltage controlled oscillator (VCO).
A simple 3-wire interface controls all on-chip registers. The device operates with a power supply ranging from 2.7 V to 3.3 V and can be powered down when not in use.
**Applications**
CATV equipment
Base stations for mobile radio (GSM, PCS, DCS, WiMAX,
SuperCell 3G, CDMA, W-CDMA)
Wireless handsets (GSM, PCS, DCS, CDMA, W-CDMA)
Wireless LANs, PMR
Communications test equipment
### Features and Benefits
RF bandwidth to 4 GHz
2.7 V to 3.3 V power supply
Separate VP allows extended tuning voltage
Programmable fractional modulus
Programmable charge pump current
3-wire serial interface
Analog and digital lock detect
Power-down mode
Pin-compatible with ADF4106/ADF4110/ADF4111/ADF4112/ ADF4113 and ADF4153
Consistent RF output phase
Loop filter design possible with ADIsimPLL

ADF4153ABRUZ-RL7 Datenblatt >
