ADL5201ACPZ-R7

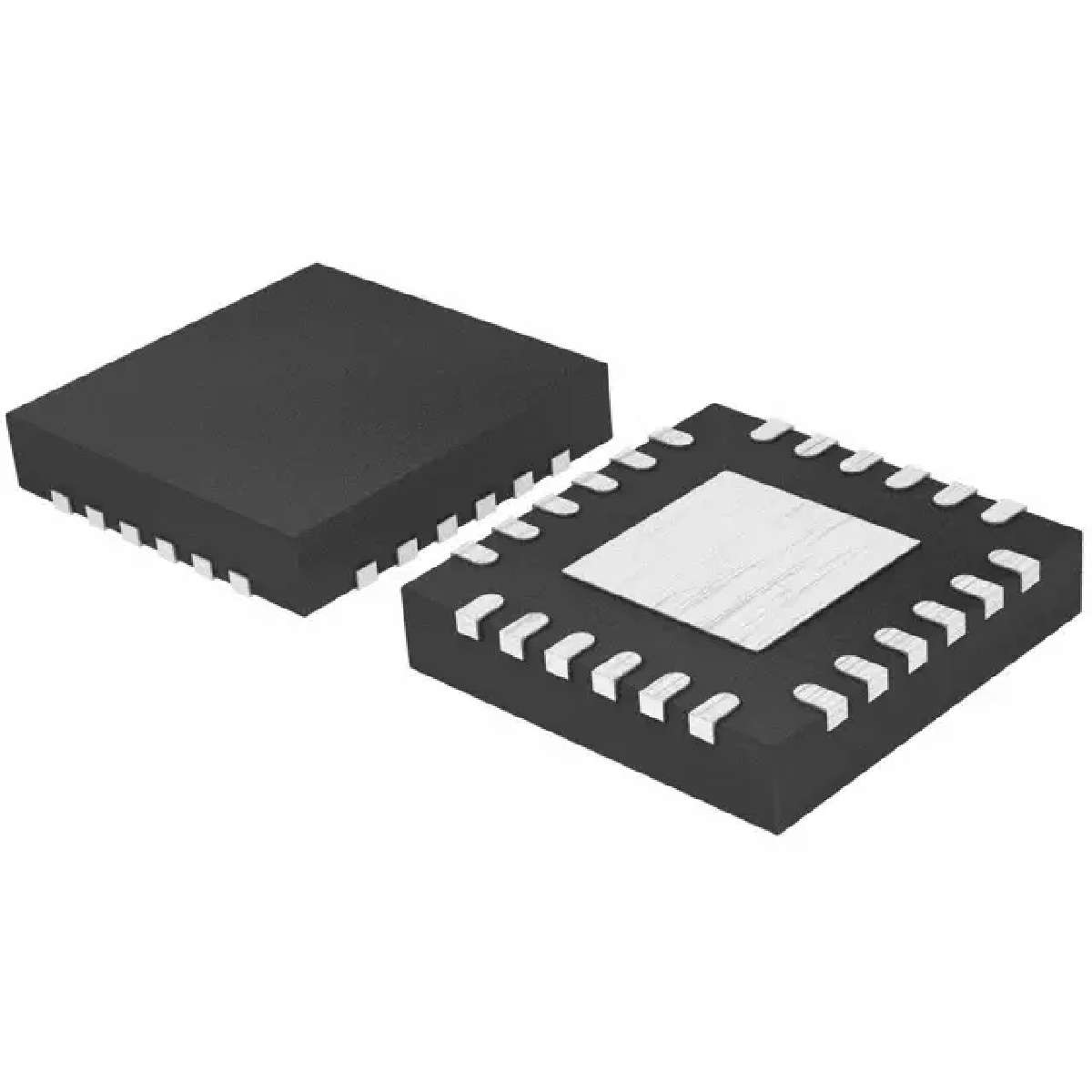

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADL5201ACPZ-R7 ADI

Hersteller:
ADI
Hersteller-Nr:
ADL5201ACPZ-R7
AiPCBA-Teilenummer:
CM10977411
Preis (EUR):
€

29.86
AiPCBA-Lager:
2,329 Stk
Versendet von:
Verfügbarkeit:
1,498 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
IC-Verstärker & RF-Module
Produktbeschreibung:
Programmable/Variable Amplifier, 1Channels, 1 Amplifier, 700MHz, -40℃, 85℃, 4.5V to 5.5V
Dokumentation:
Datenblatt
3D-Modell

ADL5201ACPZ-R7 Kaufen ADL5201ACPZ-R7 Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: ADL5201ACPZ-R7

AiPCBA P/N: CM10977411

Hersteller: ADI

Paket: LFCSP-24

Preis
€

29.86

Gesamt: 3,827 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADL5201ACPZ-R7 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

IC-Verstärker & RF-Module

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

24 Pin

Verpackung

LFCSP-24

Frequenz

700 MHz

Versorgungsstrom

110 mA

Anzahl der Kanäle

1 Channel

Pinzahl

24 Position

Bandbreite

700 MHz

Gewinn

20 dB

Testfrequenz

140 MHz

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

4.5V ~ 5.5V

Ähnliche Produkte anzeigen

ADL5201ACPZ-R7 Datenblatt-PDF

ADL5201ACPZ-R7 Datenblatt PDF

26 Pages, 888 KB

2015/01/16

Ansicht

ADL5201ACPZ-R7 Datenblatt PDF

27 Pages, 1021 KB

2015/01/16

Ansicht

ADL5201ACPZ-R7 Datenblatt PDF

27 Pages, 955 KB

2015/01/16

Ansicht

ADL5201ACPZ-R7 Datenblatt PDF

27 Pages, 1020 KB

2015/01/16

Ansicht

ADL5201ACPZ-R7 Datenblatt PDF

28 Pages, 952 KB

2017/03/07

Ansicht

ADL5201ACPZ-R7 Datenblatt PDF

28 Pages, 1021 KB

2013/02/08

Ansicht

ADL5201ACPZ-R7 Datenblatt PDF

27 Pages, 1034 KB

2015/04/10

Ansicht

ADL5201ACPZ-R7 Datenblatt PDF

27 Pages, 926 KB

2015/04/10

Ansicht

ADL5201ACPZ-R7 Anderes Datenblatt

29 Pages, 1009 KB

Ansicht

ADL5201ACPZ-R7 Anderes Datenblatt

28 Pages, 1705 KB

2017/08/19

Ansicht

ADL5201ACPZ-R7 Anderes Datenblatt

28 Pages, 1315 KB

2013/12/30

Ansicht

ADL5201ACPZ-R7 Anderes Datenblatt

28 Pages, 966 KB

2013/09/25

Ansicht

ADL5201ACPZ-R7 Anderes Datenblatt

28 Pages, 995 KB

2011/10/28

Ansicht

ADL5201ACPZ-R7 Anderes Datenblatt

25 Pages, 372 KB

2016/02/05

Ansicht

ADL5201ACPZ-R7 Anderes Datenblatt

4 Pages, 66 KB

2016/10/17

Ansicht

ADL5201ACPZ-R7 Anderes Datenblatt

4 Pages, 65 KB

2016/08/01

Ansicht

ADL5201ACPZ-R7 Anderes Datenblatt

4 Pages, 63 KB

2014/05/11

Ansicht

ADL5201ACPZ-R7 Anderes Datenblatt

4 Pages, 60 KB

2013/10/23

Ansicht

ADL5201ACPZ-R7 Anderes Datenblatt

2 Pages, 48 KB

2020/04/20

Ansicht

ADL5201ACPZ-R7 Verpackung

7 Pages, 734 KB

2018/07/11

Ansicht

ADL5201ACPZ-R7 Notizdatei

4 Pages, 65 KB

2016/08/01

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

4 mm

Breite

4 mm

Höhe

0.73 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

ADL5201ACPZ-R7 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

ADL5201ACPZ-R7 Datenblatt >

Funktionsübersicht

Product Details
The ADL5201 is a digitally controlled, variable gain, wide band-width amplifier that provides precise gain control, high IP3, and low noise figure. The excellent distortion performance and high signal bandwidth make the ADL5201 an excellent gain control device for a variety of receiver applications. The ADL5201 also incorporates a low power mode option that lowers the supply current.
For wide input dynamic range applications, the ADL5201 provides a broad 31.5 dB gain range with 0.5 dB resolution. The gain is adjustable through multiple gain control interface options: parallel, serial peripheral interface, and up/down.
Incorporating proprietary distortion cancellation techniques, the ADL5201 achieves an output IP3 of greater than 47 dBm at frequencies approaching 200 MHz for most gain settings.
The ADL5201 is powered on by applying the appropriate logic level to the PWUP pin. The quiescent current of the ADL5201 is typically 80 mA in low power mode. When configured in high performance mode for more demanding applications, the quiescent current is 110 mA. When powered down, the ADL5201 consumes less than 7 mA and offers excellent input-to-output isolation. The gain setting is preserved during power-down.
Fabricated on an Analog Devices, Inc., high speed SiGe process, the ADL5201 provides precise gain adjustment capabilities with good distortion performance and low phase error. The ADL5201 amplifier comes in a compact, thermally enhanced, 24-lead, 4 mm × 4 mm LFCSP package and operates over the temperature range of −40°C to +85°C.
**Applications**
Differential ADC drivers
High IF sampling receivers
High output power IF amplification
Instrumentation
### Features and Benefits
−11.5 dB to +20 dB gain range
0.5 dB ± 0.1 dB step size
150 Ω differential input and output
7.5 dB noise figure at maximum gain
OIP3 > 50 dBm at 200 MHz
−3 dB upper frequency bandwidth of 700 MHz
Wide input dynamic range
Multiple control interface options
Parallel 6-bit control interface
(with latch)
Serial peripheral interface (SPI)
(with fast attack)
Gain up/down mode
Low power mode option
Power-down control
Single 5 V supply operation
24-lead LFCSP 4 mm x 4 mm package

ADL5201ACPZ-R7 Datenblatt >
