Name: ADM1278-1BCPZ-RL
Brand: ADI
SKU: CM83200200
Price: 9.04 USD
Availability: InStock

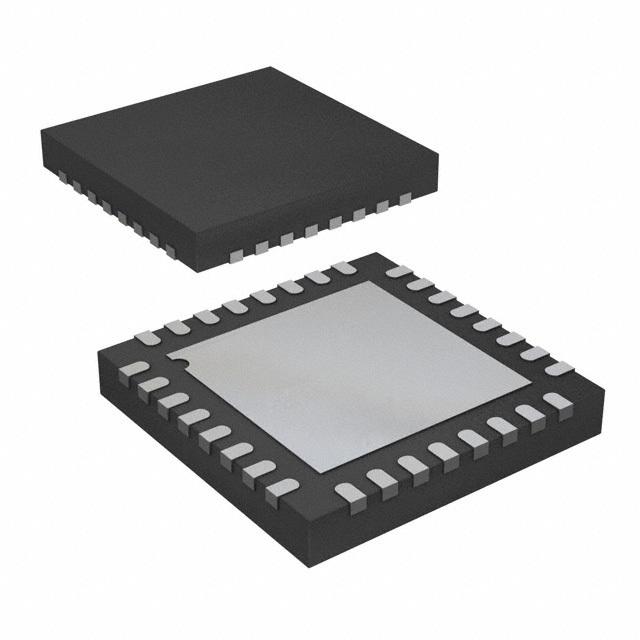

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADM1278-1BCPZ-RL ADI

Hersteller:
ADI
Hersteller-Nr:
ADM1278-1BCPZ-RL
AiPCBA-Teilenummer:
CM83200200
Preis (EUR):
€

9.04
AiPCBA-Lager:
258 Stk
Versendet von:
Verfügbarkeit:
200 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
Hot Swap Controller 1CH 20V N-Channel Positive Voltage 32Pin LFCSP EP T/R
Dokumentation:
Datenblatt
3D-Modell

ADM1278-1BCPZ-RL Kaufen ADM1278-1BCPZ-RL Bestand & Preis aktualisiert um 2025-06-16 03:50:22

Aktualisieren

Teilenummer: ADM1278-1BCPZ-RL

AiPCBA P/N: CM83200200

Hersteller: ADI

Paket: WFQFN-32

Preis
€

9.04

Gesamt: 458 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/21 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADM1278-1BCPZ-RL Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Montagesmethoden

Surface Mount

3D-Modell

Anzahl von Pins

32 Pin

Verpackung

WFQFN-32

Versorgungsstrom

5.5 mA

Anzahl der Kanäle

1 Channel

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

4.5V ~ 20V

Ähnliche Produkte anzeigen

ADM1278-1BCPZ-RL Datenblatt-PDF

ADM1278-1BCPZ-RL Datenblatt PDF

61 Pages, 868 KB

2014/12/09

Ansicht

ADM1278-1BCPZ-RL Benutzerreferenzhandbuch

18 Pages, 823 KB

2014/12/05

Ansicht

ADM1278-1BCPZ-RL Benutzerreferenzhandbuch

4 Pages, 143 KB

2014/12/19

Ansicht

ADM1278-1BCPZ-RL Anderes Datenblatt

20 Pages, 498 KB

2014/05/06

Ansicht

ADM1278-1BCPZ-RL Anderes Datenblatt

7 Pages, 842 KB

Ansicht

ADM1278-1BCPZ-RL Anderes Datenblatt

3 Pages, 114 KB

2014/12/23

Ansicht

ADM1278-1BCPZ-RL Anderes Datenblatt

3 Pages, 143 KB

2011/01/29

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

ADM1278-1BCPZ-RL Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

ADM1278-1BCPZ-RL Datenblatt >

Funktionsübersicht

Product Details
The ADM1278 is a hot swap controller that allows a circuit board to be removed from or inserted into a live backplane. It also features current, voltage, and power readback via an integrated 12-bit analog-to-digital converter (ADC), accessed using a PMBus™ interface. The load current is measured using an internal current sense amplifier that measures the voltage across a sense resistor in the power path via the HS+ and HS− pins. A default current limit of 20 mV is set, but this limit can be adjusted, if required, using a resistor divider network from the internal reference voltage to the ISET pin.
The ADM1278 limits the current through the sense resistor by controlling the gate voltage of an external N-channel FET in the power path, via the GATE pin. The sense voltage, and therefore the load current, is maintained below the preset maximum. The ADM1278 protects the external FET by limiting the time that the FET remains on while the current is at its maximum value. This current-limit time is set by the choice of capacitor connected to the TIMER pin. In addition, a constant power foldback scheme is used to control the power dissipation in the MOSFET during power-up and fault conditions. The level of this power, along with the TIMER regulation time, can be set to ensure that the MOSFET remains within the safe operating area (SOA) limits. A programmable start-up current limit is also available for dv/dt power-up.
In case of a short-circuit event, a fast internal overcurrent detector responds within 320 ns and signals the gate to shut down. A 1500 mA pull-down device ensures a fast FET response.
The ADM1278 features overvoltage (OV) and undervoltage (UV) protection, programmed using external resistor dividers on the UV and OV pins. A PWRGD signal can be used to detect when the output supply is valid, using the PWGIN pin to accurately monitor the output.
The 12-bit ADC can measure the current in the sense resistor, the supply voltage on the HS+ pin, the output voltage, and the temperature at the external NPN device. A PMBus interface allows a controller to read data from the ADC. As many as 16 unique I2C addresses can be selected, depending on how the two ADRx pins are connected.
The ADM1278 is available in a 32-lead LFCSP with a RETRY pin that can be configured for automatic retry or latch-off when an overcurrent fault occurs.
Applications
Servers
Power monitoring and control/power budgeting
Central office equipment
Telecommunication and data communication equipment
### Features and Benefits
±0.3% accurate, 12-bit ADC for IOUT, VIN, VOUT, and temperature
320 ns response time to short circuit
Shutdown on detection of FET health fault
Split hotswap and power monitor inputs to allow for additional external ADC filtering
Constant power foldback for tighter FET SOA protection
Remote temperature sensing with programmable warning and shutdown thresholds
Resistor-programmable 5 mV to 25 mV VSENSE current limit
Programmable start-up current limit
1% accurate UV and OV thresholds
Reports power and energy consumption over time
Peak detect registers for current, voltage, and power
See datasheet for additional features

ADM1278-1BCPZ-RL Datenblatt >
