Lieferung elektronischer Komponenten > Schnittstellen-ICs > ADI >

ADM2486BRWZ Bestand und Preise

ADI Digital isolator; RS422 / RS485; 20Mbps; SO16-W; 2.7÷5.5VDC
€ 6.70
ADM2486BRWZ

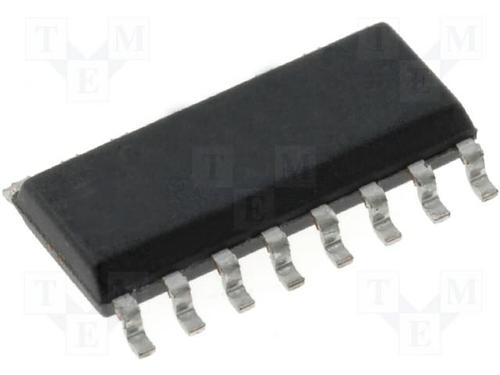

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.
ADM2486BRWZ ADI
ADI
  • Hersteller:
    ADI
  • Hersteller-Nr:
    ADM2486BRWZ
  • AiPCBA-Teilenummer:
    CM208595
  • Preis (EUR):
    €
    6.70
  • AiPCBA-Lager:
    250 Stk
  • Verfügbarkeit:
    177 Stück auf Lager
    Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
  • Produktkategorie:
    Schnittstellen-ICs
  • Produktbeschreibung:
    Digital isolator; RS422 / RS485; 20Mbps; SO16-W; 2.7÷5.5VDC
  • Dokumentation:
    Datenblatt
    3D-Modell
ADM2486BRWZ Kaufen ADM2486BRWZ Bestand & Preis aktualisiert um 2025-06-05 03:50:22
  • Aktualisieren
    Teilenummer: ADM2486BRWZ
    AiPCBA P/N: CM208595
    Hersteller: ADI
    Paket: SOIC-16
    Preis
    €
    6.70
    Gesamt: 427 Stk
    MOQ: 1
    Versand von: Lagerhaus Hongkong
    Versanddatum: 2025/06/10 (erwartet)
    Versandkosten schätzen
  • Kaufen
    • *Mengenangebot anfordern?
    • *Bestand ändert sich sehr schnell
    • Kontakt sofort!
    *Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

    Teilebestand prüfen

    Bestandsprüfung
    Beispiel: STM32F103
    Prüfung der Teileliste >
    108.116 Teile im AiPCBA-Lager gelagert
    Erinnerungen zur Betrugsprävention
    Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.
    AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.
    Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.
    Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com
    ADM2486BRWZ Spezifikationen Ähnliche Produkte anzeigen (99+)
    TYP
    BESCHREIBUNG
    AUSWÄHLEN
    Hersteller
    ADI
    Kategorie
    Schnittstellen-ICs
    3D-Modell
     3D-Modell
    Montagesmethoden
    Surface Mount
    Anzahl von Pins
    16 Pin
    Verpackung
    SOIC-16
    Netzspannung
    5.00V (max)
    Anstieg- und Abfallzeit
    5 ns
    Ausgangsstrom
    3 mA
    Versorgungsstrom
    58 mA
    Anzahl der Kanäle
    3 Channel
    Pinzahl
    16 Position
    Datenübertragungsrate
    20.0 Mbps
    Isolationsspannung
    2500 Vrms
    Betriebstemperatur (max.)
    85 ℃
    Betriebstemperatur (Min)
    -40 ℃
    Versorgungsspannung
    3V, 5V
    Versorgungsspannung (max.)
    5.5 V
    Versorgungsspannung (Min)
    2.7 V
    Ähnliche Produkte anzeigen
    ADM2486BRWZ Datenblatt-PDF
    ADM2486BRWZ Datenblatt PDF
    20 Pages, 444 KB
    2013/11/12
    Ansicht
    ADM2486BRWZ Datenblatt PDF
    20 Pages, 555 KB
    2006/02/08
    Ansicht
    ADM2486BRWZ Datenblatt PDF
    20 Pages, 286 KB
    Ansicht
    ADM2486BRWZ Datenblatt PDF
    21 Pages, 572 KB
    2013/11/12
    Ansicht
    ADM2486BRWZ Datenblatt PDF
    21 Pages, 486 KB
    2013/11/12
    Ansicht
    ADM2486BRWZ Datenblatt PDF
    22 Pages, 485 KB
    Ansicht
    ADM2486BRWZ Datenblatt PDF
    20 Pages, 355 KB
    2012/03/28
    Ansicht
    ADM2486BRWZ Datenblatt PDF
    21 Pages, 565 KB
    2014/08/06
    Ansicht
    ADM2486BRWZ Datenblatt PDF
    21 Pages, 458 KB
    2014/08/06
    Ansicht
    ADM2486BRWZ Datenblatt PDF
    21 Pages, 570 KB
    2013/11/12
    Ansicht
    ADM2486BRWZ Datenblatt PDF
    20 Pages, 512 KB
    2006/02/08
    Ansicht
    ADM2486BRWZ Benutzerreferenzhandbuch
    12 Pages, 246 KB
    2008/04/22
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    20 Pages, 460 KB
    2014/01/30
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    20 Pages, 295 KB
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    12 Pages, 283 KB
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    11 Pages, 219 KB
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    9 Pages, 775 KB
    2005/09/30
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    8 Pages, 239 KB
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    8 Pages, 182 KB
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    8 Pages, 180 KB
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    6 Pages, 157 KB
    2015/03/24
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    6 Pages, 603 KB
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    5 Pages, 65 KB
    2017/07/28
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    5 Pages, 90 KB
    2015/12/15
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    5 Pages, 84 KB
    2015/09/23
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    4 Pages, 54 KB
    2015/04/22
    Ansicht
    ADM2486BRWZ Anderes Datenblatt
    4 Pages, 60 KB
    2013/11/19
    Ansicht
    ADM2486BRWZ Anwendungshinweis
    8 Pages, 672 KB
    2014/02/13
    Ansicht
    ADM2486BRWZ Notizdatei
    5 Pages, 83 KB
    2015/09/23
    Ansicht
    ADM2486BRWZ Notizdatei
    4 Pages, 52 KB
    2014/08/22
    Ansicht
    ADM2486BRWZ Andere Referenzen
    1 Pages, 128 KB
    2011/06/15
    Ansicht
    Größe & Paket
    TYP
    BESCHREIBUNG
    Länge
    10.5 mm
    Breite
    7.6 mm
    Höhe
    2.35 mm
    Betriebstemperatur
    -40℃ ~ 85℃
    Produktlebenszyklus
    Active
    Verpackungsmethoden
    Tube
    ADM2486BRWZ Datenblatt >
    Umwelt
    TYP
    BESCHREIBUNG
    RoHS-Standard
    RoHS Compliant
    Bleifreier Status
    Lead Free
    REACH SVHC-Standard
    No SVHC
    REACH SVHC Compliance Edition
    2015/12/17
    ADM2486BRWZ Datenblatt >
    Funktionsübersicht
    • The ADM2486BRWZ is a Half-duplex iCoupler® Isolated RS-485 Transceiver designed for bidirectional data communication on multipoint bus transmission lines. The device employs the iCoupler® technology to combine a 3-channel isolator, a three-state differential line driver and a differential input receiver. The logic side of the device can be powered with either a 5 or a 3.3V supply, whereas the bus side requires an isolated 5V supply. The ADM2486 driver has an active-high enable feature. The driver differential outputs and the receiver differential inputs are connected internally to form a differential input/output port that imposes minimal loading on the bus when the driver is disabled or when VDD1/VDD2=0V. Also provided is an active-high receiver disable feature that causes the receive output to enter a high impedance state.
    • Half-duplex, isolated RS-485 transceiver
    • PROFIBUS® compliant
    • ANSI EIA/TIA 485-A and ISO 8482:1987 (E) compliant
    • 20Mbps Data rate
    • High common-mode transient immunity (>25kV/µs)
    • Isolated DE status output
    • Receiver has open-circuit, fail-safe design
    • Thermal shutdown protection
    • 50 Nodes on bus
    • ESD sensitive device, take proper precaution while handling the device.
    ADM2486BRWZ Datenblatt >
