Name: ADN2892ACPZ-RL7
Brand: ADI
SKU: CM105236359
Price: 6.34 USD
Availability: InStock

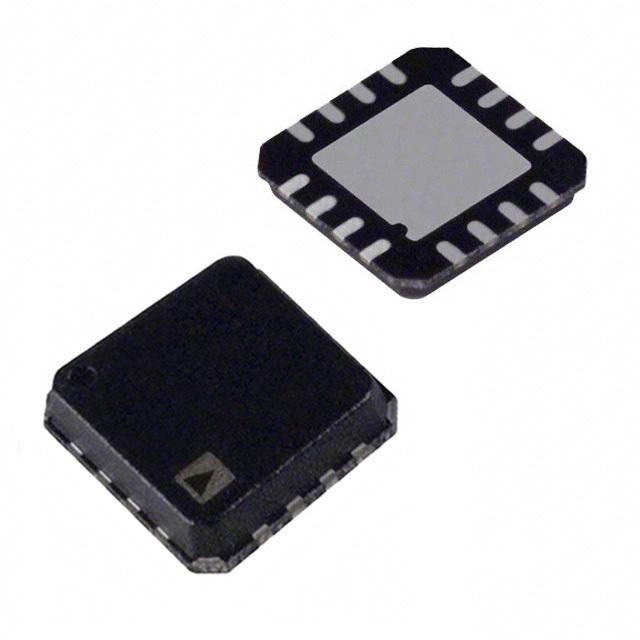

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADN2892ACPZ-RL7 ADI

Hersteller:
ADI
Hersteller-Nr:
ADN2892ACPZ-RL7
AiPCBA-Teilenummer:
CM105236359
Preis (EUR):
€

6.34
AiPCBA-Lager:
9,446 Stk
Versendet von:
Verfügbarkeit:
7,224 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Pufferverstärker
Produktbeschreibung:
SP Amp Limiting Amp Single 3.6V 16Pin LFCSP EP T/R
Dokumentation:
Datenblatt
3D-Modell

ADN2892ACPZ-RL7 Kaufen ADN2892ACPZ-RL7 Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: ADN2892ACPZ-RL7

AiPCBA P/N: CM105236359

Hersteller: ADI

Paket: LFCSP-16

Preis
€

6.34

Gesamt: 16,670 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADN2892ACPZ-RL7 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Pufferverstärker

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

LFCSP-16

Versorgungsstrom

48 mA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Verlustleistung

160 mW

Eingangs-Offsetspannung

100 µV

Betriebstemperatur (max.)

95 ℃

Betriebstemperatur (Min)

-40 ℃

3dB Bandbreite

1.5 GHz

Verlustleistung (max)

160 mW

Ähnliche Produkte anzeigen

ADN2892ACPZ-RL7 Datenblatt-PDF

ADN2892ACPZ-RL7 Datenblatt PDF

16 Pages, 524 KB

2005/04/25

Ansicht

ADN2892ACPZ-RL7 Datenblatt PDF

16 Pages, 443 KB

2012/03/29

Ansicht

ADN2892ACPZ-RL7 Datenblatt PDF

28 Pages, 429 KB

2014/04/11

Ansicht

ADN2892ACPZ-RL7 Datenblatt PDF

16 Pages, 287 KB

2012/03/09

Ansicht

ADN2892ACPZ-RL7 Anderes Datenblatt

27 Pages, 673 KB

2016/01/28

Ansicht

ADN2892ACPZ-RL7 Anderes Datenblatt

16 Pages, 434 KB

2014/02/06

Ansicht

ADN2892ACPZ-RL7 Notizdatei

5 Pages, 79 KB

2014/02/13

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

0.83 mm

Betriebstemperatur

-40℃ ~ 95℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

ADN2892ACPZ-RL7 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

ADN2892ACPZ-RL7 Datenblatt >

Funktionsübersicht

Product Details
The ADN2892 is a 4.25 Gbps limiting amplifier with integrated loss of signal (LOS) detection circuitry and a received signal strength indicator (RSSI). This part is optimized for Fibre Channel (FC) and Gigabit Ethernet (GbE) optoelectronic conversion applications. The ADN2892 has a differential input sensitivity of 3.5 mV p-p and accepts up to a 2.0 V p-p differential input overload voltage. The ADN2892 has current mode logic (CML) outputs with controlled rise and fall times.
The ADN2892 has a selectable low-pass filter with a −3 dB cutoff frequency of 1.5 GHz. By setting BW_SEL to Logic 0, the filter can limit the relaxation oscillation of a low cost CD laser used in a legacy 1 Gbps FC transmitter. The limited BW also reduces the rms noise and in turn improves the receiver optical sensitivity for a lower data rate application, such as 1× FC and GbE.
By monitoring the bias current through a photodiode, the onchip RSSI detector measures the average power received with 2% typical linearity over the entire valid input range of the photodiode. The on-chip RSSI detector facilitates SFF-8472-compliant optical transceivers by eliminating the need for external RSSI detector circuitry.
Additional features include a programmable loss-of-signal (LOS) detector and output squelch. The ADN2892 is available in a 3 mm × 3 mm, 16-lead LFCSP.
**Applications**
1×, 2×, and 4× FC transceivers
SFP/SFF/GBIC optical transceivers
GbE transceivers
Backplane receivers
### Features and Benefits
Input sensitivity: 3.5 mV p-p
70 ps rise/fall times
CML outputs: 750 mV p-p differential
Bandwidth selectable for multirate 1×/2×/4× FC modules
Optional LOS output inversion
Programmable LOS detector: 3.5 mV to 35 mV
Rx signal strength indicator (RSSI)
SFF-8472-compliant average power measurement
Single-supply operation: 3.3 V
Low power dissipation: 160 mW
Available in space-saving, 3 mm × 3 mm, 16-lead LFCSP
Extended temperature range: −40°C to +95°C
SFP reference design available

ADN2892ACPZ-RL7 Datenblatt >
