Name: ADN2905ACPZ-RL7
Brand: ADI
SKU: CM55722944
Price: 16.26 USD
Availability: InStock

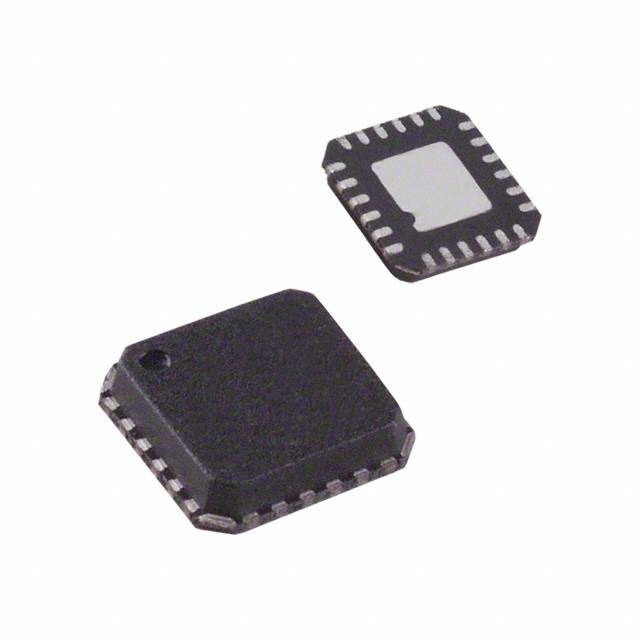

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADN2905ACPZ-RL7 ADI

Kaum verfügbar

Hersteller:
ADI
Hersteller-Nr:
ADN2905ACPZ-RL7
AiPCBA-Teilenummer:
CM55722944
Preis (EUR):
€

16.26
AiPCBA-Lager:
15 Stk
Versendet von:
Verfügbarkeit:
36 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Das Taktsignal-Geräte
Produktbeschreibung:
CPRI and 10G Ethernet Data Recovery IC with AMP/EQ from 614.4Mbps to 10.3125Gbps
Dokumentation:
Datenblatt
3D-Modell

ADN2905ACPZ-RL7 Kaufen ADN2905ACPZ-RL7 Bestand & Preis aktualisiert um 2025-06-16 03:50:22

Aktualisieren

Teilenummer: ADN2905ACPZ-RL7

AiPCBA P/N: CM55722944

Hersteller: ADI

Paket: LFCSP EP-24

Preis
€

16.26

Gesamt: 51 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/21 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADN2905ACPZ-RL7 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Das Taktsignal-Geräte

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

24 Pin

Verpackung

LFCSP EP-24

Versorgungsstrom

217.3 mA

Anzahl der Stromkreise

1 Circuit

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

1.14V ~ 3.63V

Ähnliche Produkte anzeigen

ADN2905ACPZ-RL7 Datenblatt-PDF

ADN2905ACPZ-RL7 Datenblatt PDF

29 Pages, 687 KB

2017/04/02

Ansicht

ADN2905ACPZ-RL7 Anderes Datenblatt

27 Pages, 673 KB

2016/01/28

Ansicht

ADN2905ACPZ-RL7 Anderes Datenblatt

27 Pages, 755 KB

2014/10/30

Ansicht

ADN2905ACPZ-RL7 Anwendungshinweis

16 Pages, 781 KB

2015/08/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

ADN2905ACPZ-RL7 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

ADN2905ACPZ-RL7 Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

5A991.b.3

ADN2905ACPZ-RL7 Datenblatt >

Funktionsübersicht

Product Details
The ADN2905 provides the receiver functions of quantization and multirate data recovery at 614.4 Mbps, 1.2288 Gbps, 1.25 Gbps, 2.4576 Gbps, 3.072 Gbps, 4.9152 Gbps, 6.144 Gbps, 9.8304 Gbps, and 10.3125 Gbps, used in Common Public Radio Interface (CPRI) and gigabit Ethernet applications. The ADN2905 automatically locks to all the specified CPRI and Ethernet data rates without the need for an external reference clock or programming. The ADN2905 jitter performance exceeds the jitter requirement specified by SFF-8431.
The ADN2905 provides manual sample phase adjustment. Additionally, the user can select an equalizer or a 0 dB EQ as the input. The equalizer is either adaptive or can be manually set.
The ADN2905 also supports pseudorandom binary sequence (PRBS) generation, bit error detection, and input data rate readback features.
The ADN2905 is available in a compact 4 mm × 4 mm, 24-lead chip scale package (LFCSP). All ADN2905 specifications are defined over the ambient temperature range of −40°C to +85°C, unless otherwise noted.
Applications
SFF-8431-compatible
Ethernet: 10GE, 1GE, and CPRI: OS/L.6 up to OS/L.96
### Features and Benefits
Serial CPRI data rates
614.4 Mbps, 1.2288 Gbps, 2.4576 Gbps, 3.072 Gbps, 4.9152 Gbps, 6.144 Gbps, and 9.8304 Gbps
Ethernet data rates: 1.25 Gbps and 10.3125 Gbps
No reference clock required
Jitter performance superior tothe SFF-8431 jitter specifications
Optional equalizer or 0 dB EQ input mode
Quantizer sensitivity:
200 mVp-p typical (equalizer mode)
Sample phase adjust (5.65 Gbps or greater)
Output polarity invert
I2C to access optional features
Loss of lock (LOL) indicator
PRBS generator/detector
See data sheet for additional features

ADN2905ACPZ-RL7 Datenblatt >
