Name: ADN2913ACPZ-RL7
Brand: ADI
SKU: CM168151590
Price: 34.9 USD
Availability: InStock

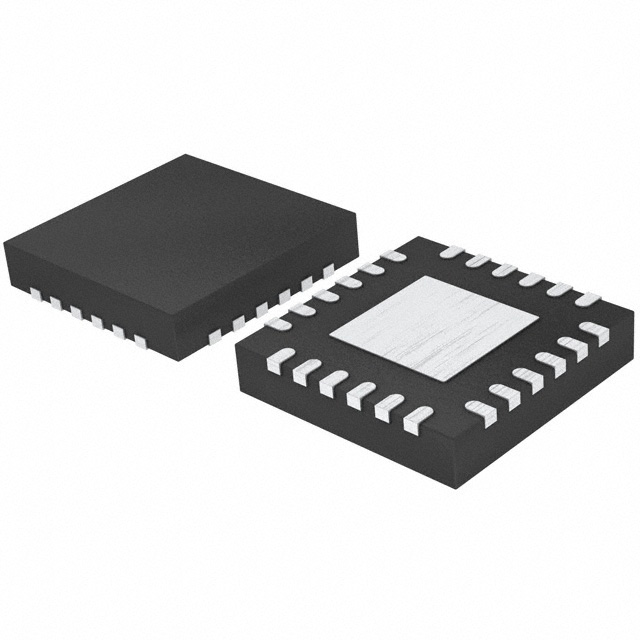

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADN2913ACPZ-RL7 ADI

Hersteller:
ADI
Hersteller-Nr:
ADN2913ACPZ-RL7
AiPCBA-Teilenummer:
CM168151590
Preis (EUR):
€

34.90
AiPCBA-Lager:
294 Stk
Versendet von:
Verfügbarkeit:
178 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Das Taktsignal-Geräte
Produktbeschreibung:
Continuous Rate 6.5Mbps to 8.5Gbps Clock and Data Recovery IC with Integrated Limiting Amp/EQ
Dokumentation:
Datenblatt
3D-Modell

ADN2913ACPZ-RL7 Kaufen ADN2913ACPZ-RL7 Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: ADN2913ACPZ-RL7

AiPCBA P/N: CM168151590

Hersteller: ADI

Paket: WFQFN-24

Preis
€

34.90

Gesamt: 472 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADN2913ACPZ-RL7 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Das Taktsignal-Geräte

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

24 Pin

Verpackung

WFQFN-24

Versorgungsstrom

319.1 mA

Anzahl der Stromkreise

1 Circuit

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

1.14V ~ 3.63V

Ähnliche Produkte anzeigen

ADN2913ACPZ-RL7 Datenblatt-PDF

ADN2913ACPZ-RL7 Datenblatt PDF

38 Pages, 683 KB

2016/02/03

Ansicht

ADN2913ACPZ-RL7 Anderes Datenblatt

37 Pages, 571 KB

2016/02/03

Ansicht

ADN2913ACPZ-RL7 Anderes Datenblatt

36 Pages, 758 KB

2013/12/05

Ansicht

ADN2913ACPZ-RL7 Anwendungshinweis

16 Pages, 781 KB

2015/08/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

ADN2913ACPZ-RL7 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

ADN2913ACPZ-RL7 Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

5A991.b.3

ADN2913ACPZ-RL7 Datenblatt >

Funktionsübersicht

Product Details
The ADN2913 provides the receiver functions of quantization, signal level detection, and clock and data recovery for continuous data rates from 6.5 Mbps to 8.5 Gbps. The ADN2913 automatically locks to all data rates without the need for an external reference clock or programming. ADN2913 jitter performance exceeds all jitter specifications required by SONET/SDH, including jitter transfer, jitter generation, and jitter tolerance.
The ADN2913 provides manual or automatic slice adjust and manual sample phase adjusts. Additionally, the user can select a limiting amplifier, equalizer, or 0 dB EQ at the input. The equalizer is adaptive or it can be manually set.
The receiver front-end loss of signal (LOS) detector circuit indicates when the input signal level falls below a user-programmable threshold. The LOS detection circuit has hysteresis to prevent chatter at the LOS output. In addition, the input signal strength can be read through the I2C registers.
The ADN2913 also supports pseudorandom binary sequence (PRBS) generation, bit error detection, and input data rate readback features.
The ADN2913 is available in a compact 4 mm × 4 mm, 24-lead lead frame chip scale package (LFCSP). All ADN2913 specifications are defined over the ambient temperature range of −40°C to +85°C, unless otherwise noted.
**Applications**
SONET/SDH OC-1/OC-3/OC-12/OC-48 and all associated FEC rates
1GE, 1GFC, 2GFC, 4GFC, 8GFC, CPRI OS/L.6 up to OS/L.60
Any rate regenerators/repeaters
### Features and Benefits
Serial data input: 6.5 Mbps to 8.5 Gbps
No reference clock required
Exceeds SONET/SDH requirements for jitter transfer/ generation/tolerance
Quantizer sensitivity: 6.3 mV typical (limiting amplifier mode)
Optional limiting amplifier, equalizer (EQ), and 0 dB EQ inputs
Programmable jitter transfer bandwidth to support G.8251 OTN
Programmable slice level
Sample phase adjust (5.65 Gbps or greater)
Output polarity invert
Programmable LOS threshold via I2C
I2C interface to access optional features
Loss of signal (LOS) alarm (limiting amplifier mode only)
Loss of lock (LOL) indicator
PRBS generator/detector
Application aware power
352 mW at 8.5 Gbps, equalizer mode, no clock output
380 mW at 6.144 Gbps, limiting amplifier mode, no clock output
340 mW at 622 Mbps, 0 dB EQ mode, no clock output
Power supplies: 1.2 V, flexible 1.8 V to 3.3 V, and 3.3 V
4 mm × 4 mm, 24-lead LFCSP

ADN2913ACPZ-RL7 Datenblatt >
