ADN4605ABPZ

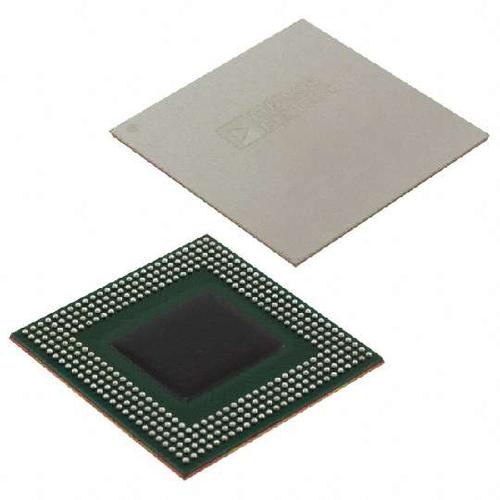

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADN4605ABPZ ADI

Hersteller:
ADI
Hersteller-Nr:
ADN4605ABPZ
AiPCBA-Teilenummer:
CM592300
Preis (EUR):
€

53.61
AiPCBA-Lager:
214 Stk
Versendet von:
Verfügbarkeit:
161 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Logik-Controller
Produktbeschreibung:
Digital Crosspoint Single 40x40 4.25Gbps 352Pin BGA Tray
Dokumentation:
Datenblatt
3D-Modell

ADN4605ABPZ Kaufen ADN4605ABPZ Bestand & Preis aktualisiert um 2025-06-06 03:50:22

Aktualisieren

Teilenummer: ADN4605ABPZ

AiPCBA P/N: CM592300

Hersteller: ADI

Paket: BGA-352

Preis
€

53.61

Gesamt: 375 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/11 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADN4605ABPZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Logik-Controller

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

352 Pin

Verpackung

BGA-352

Netzspannung

2.25V (min)

Versorgungsstrom

55 mA

Verlustleistung

130 mW

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

2.25V ~ 3.6V

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

2.25 V

Ähnliche Produkte anzeigen

ADN4605ABPZ Datenblatt-PDF

ADN4605ABPZ Datenblatt PDF

56 Pages, 1752 KB

2011/11/02

Ansicht

ADN4605ABPZ Datenblatt PDF

57 Pages, 1731 KB

2011/11/02

Ansicht

ADN4605ABPZ Datenblatt PDF

57 Pages, 1731 KB

Ansicht

ADN4605ABPZ Datenblatt PDF

58 Pages, 1664 KB

Ansicht

ADN4605ABPZ Datenblatt PDF

57 Pages, 1668 KB

2019/06/19

Ansicht

ADN4605ABPZ Anderes Datenblatt

58 Pages, 1664 KB

Ansicht

ADN4605ABPZ Anderes Datenblatt

57 Pages, 1642 KB

2018/05/16

Ansicht

ADN4605ABPZ Anderes Datenblatt

57 Pages, 1642 KB

Ansicht

ADN4605ABPZ Anderes Datenblatt

57 Pages, 1667 KB

Ansicht

ADN4605ABPZ Anderes Datenblatt

56 Pages, 1900 KB

2012/08/22

Ansicht

ADN4605ABPZ Notizdatei

4 Pages, 63 KB

2015/09/22

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

35.1 mm

Breite

35 mm

Höhe

0.8 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tray

ADN4605ABPZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

ADN4605ABPZ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

5A991.b.1

ADN4605ABPZ Datenblatt >

Funktionsübersicht

Product Details
The ADN4605 is a 40 × 40 asynchronous, protocol agnostic, digital crosspoint switch, with 40 differential PECL/CML-compatible inputs and 40 differential programmable CML outputs.
The ADN4605 is optimized for NRZ signaling with data rates of up to 4.25 Gbps per port. Each port offers adjustable levels of input equalization, programmable output swing, and output preemphasis/deemphasis.
The ADN4605 nonblocking switch core implements a 40 × 40 crossbar and supports independent channel switching through serial and parallel control interfaces. The ADN4605 has low latency and very low channel-to-channel skew.
An I2C, SPI, or parallel interface is used to communicate with the device for control of connectivity and other features.
The ADN4605 is assembled in a 35 mm × 35 mm, 352 BGA package and operates over a temperature range of −40°C to +85°C.
**Applications**
Digital video (HDMI, DVI, DisplayPort, 3G/HD/SD-SDI)
Fiber optic network switching
High-speed serial backplane routing to OC-48 with FEC
XAUI, 4x Fibre Channel, Infiniband®, and GbE over backplane
Data storage networks
### Features and Benefits
DC to 4.25 Gbps per port NRZ data rate
Adjustable receive equalization
3 dB, 6 dB, or 12 dB boost
Compensates over 40 inches of FR4 at 4.25 Gbps
Adjustable transmit preemphasis/deemphasis
Programmable boost and output level
Compensates over 40 inches of FR4 at 4.25 Gbps
Low Power
105 mW per channel at 2.5 V (400 mV p-p differential output level swing)
Low jitter, typically <25 ps
Flexible 2.5 V to 3.3 V supply range
40 × 40, fully differential, nonblocking array
Double rank connection programming with dual maps
DC- or ac-coupled differential PECL/CML inputs
Differential CML outputs
Per-lane polarity inversion for routing ease
50 Ω on-chip I/O termination with disable feature
Supports 8b10b, scrambled or uncoded NRZ data
Serial (I2C slave or SPI) control interface
Parallel control interface

ADN4605ABPZ Datenblatt >
