Name: ADP2140ACPZ1812R7
Brand: ADI
SKU: CM19691383
Price: 1.7 USD
Availability: InStock

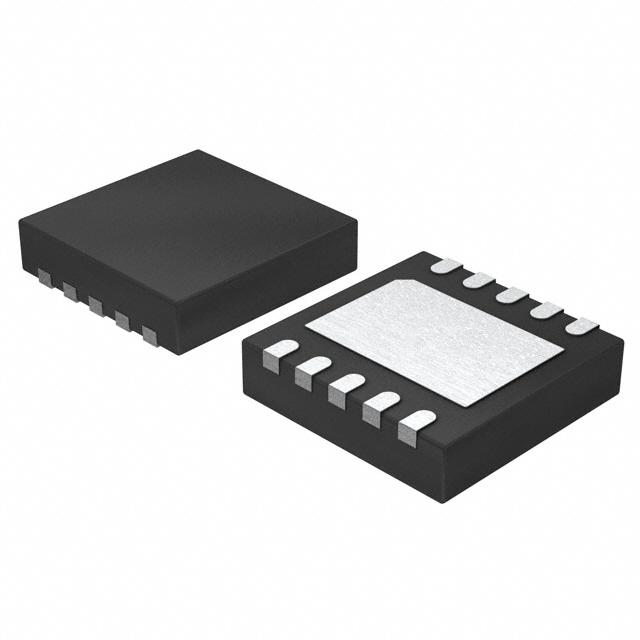

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADP2140ACPZ1812R7 ADI

Hersteller:
ADI
Hersteller-Nr:
ADP2140ACPZ1812R7
AiPCBA-Teilenummer:
CM19691383
Preis (EUR):
€

1.70
AiPCBA-Lager:
235 Stk
Versendet von:
Verfügbarkeit:
176 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Spannungsregler
Produktbeschreibung:
Conv DC-DC 2.3V to 5.5V Step Down Single-Out 1.8V 0.6A 10Pin LFCSP EP T/R
Dokumentation:
Datenblatt
3D-Modell

ADP2140ACPZ1812R7 Kaufen ADP2140ACPZ1812R7 Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: ADP2140ACPZ1812R7

AiPCBA P/N: CM19691383

Hersteller: ADI

Paket: WFDFN-10

Preis
€

1.70

Gesamt: 411 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADP2140ACPZ1812R7 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Spannungsregler

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

10 Pin

Verpackung

WFDFN-10

Ausgang-Schnittstellen

2 Output

Ausgangsspannung

1.8 V

Ausgangsstrom

300 mA

Versorgungsstrom

30.0 µA

Schaltfrequenz

3 MHz

Eingangsspannung (max)

5.5 V

Eingangsspannung (Min)

2.3 V

Ausgangsstrom (max)

0.6 A

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

1.65V ~ 5.5V

Eingangsspannung

5.5 V

Ähnliche Produkte anzeigen

ADP2140ACPZ1812R7 Datenblatt-PDF

ADP2140ACPZ1812R7 Datenblatt PDF

32 Pages, 2732 KB

2012/09/10

Ansicht

ADP2140ACPZ1812R7 Datenblatt PDF

33 Pages, 2788 KB

2012/09/10

Ansicht

ADP2140ACPZ1812R7 Datenblatt PDF

33 Pages, 2763 KB

2015/02/08

Ansicht

ADP2140ACPZ1812R7 Anderes Datenblatt

33 Pages, 2868 KB

2015/02/08

Ansicht

ADP2140ACPZ1812R7 Anderes Datenblatt

32 Pages, 4245 KB

2010/06/17

Ansicht

ADP2140ACPZ1812R7 Anderes Datenblatt

16 Pages, 785 KB

2010/07/21

Ansicht

ADP2140ACPZ1812R7 Anderes Datenblatt

4 Pages, 227 KB

2011/02/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

3 mm

Breite

3 mm

Höhe

0.75 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

ADP2140ACPZ1812R7 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

militärische Standardanforderungen

ADP2140ACPZ1812R7 Datenblatt >

Funktionsübersicht

Product Details
The ADP2140 includes a high efficiency, low quiescent 600 mA stepdown dc-to-dc converter and a 300 mA LDO packaged in a small 10-lead 3 mm × 3 mm LFCSP. The total solution requires only four tiny external components.
The buck regulator uses a proprietary high speed current-mode, constant frequency pulse-width modulation (PWM) control scheme for excellent stability and transient response. To ensure the longest battery life in portable applications, the ADP2140 has a power saving variable frequency mode to reduce switching frequency under light loads.
The LDO is a low quiescent current, low dropout linear regulator designed to operate in a split supply mode with VIN2 as low as 1.65 V. The low input voltage minimum allows the LDO to be powered from the output of the buck regulator increasing efficiency and reducing power dissipation. The ADP2140 runs from input voltages of 2.3 V to 5.5 V allowing single Li+/Li− polymer cell, multiple alkaline/NiMH cell, PCMCIA, and other standard power sources.
All versions include an internal power switch and a synchronous rectifier for minimal external part count and high efficiency. ADP2140 includes a power-good pin, soft start, and internal compensation. Numerous power sequencing options are userselectable through two enable inputs. In autosequencing mode, the highest voltage output enables on the rising edge of EN1. During logic controlled shutdown, the input disconnects from the output and draws less than 100 nA from the input source. Other key features include: undervoltage lockout to prevent deep battery discharge, softstart to prevent input current overshoot at startup, and both short-circuit protection and thermal overload protection circuits to prevent damage in adverse conditions.
When the ADP2140 is used with two 0603 capacitors, one 0402 capacitor, one 0402 resistor, and one 0805 inductor, the total solution size is about 90 mm2 resulting in the smallest footprint solution to meet a variety of portable applications.
**Applications**
Mobile phones
Personal media players
Digital camera and audio devices
Portable and battery-powered equipment
### Features and Benefits
Input voltage range: 2.3 V to 5.5 V
LDO input (VIN2) 1.65 V to 5.5 V
Buck output voltage range: 1.0 V to
3.3 V
LDO output voltage range: 0.8 V to
3.3 V
Buck output current: 600 mA
LDO output current: 300 mA
LDO quiescent current: 22 μA with zero load
Buck quiescent current: 20 μA in PSM mode
Low shutdown current: <0.3 μA
Low LDO dropout 110 mV @ 300 mA load
High LDO PSRR
65 dB @ 10 kHz at VOUT2 = 1.2 V
55 dB @100 kHz at VOUT2 = 1.2 V
See data sheet for additional features
