Name: ADRF6520ACPZ
Brand: ADI
SKU: CM67302837
Price: 24.07 USD
Availability: InStock

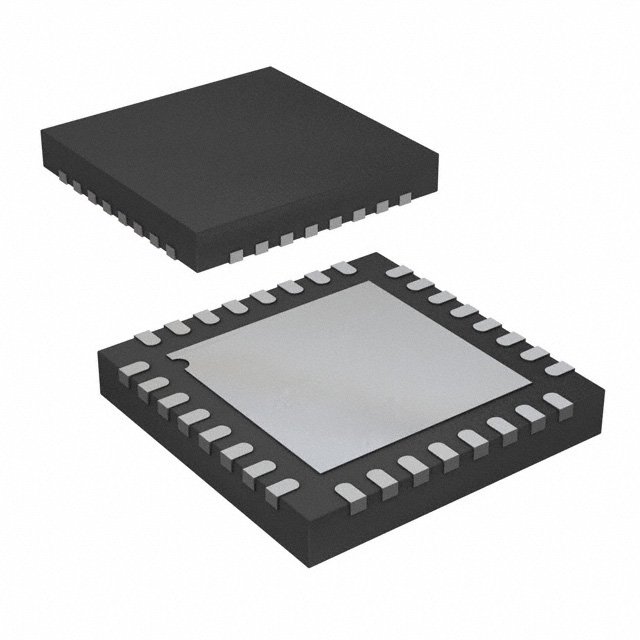

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADRF6520ACPZ ADI

Hersteller:
ADI
Hersteller-Nr:
ADRF6520ACPZ
AiPCBA-Teilenummer:
CM67302837
Preis (EUR):
€

24.07
AiPCBA-Lager:
270 Stk
Versendet von:
Verfügbarkeit:
162 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
Variable Gain Amplifier 32Pin LFCSP EP Tray
Dokumentation:
Datenblatt
3D-Modell

ADRF6520ACPZ Kaufen ADRF6520ACPZ Bestand & Preis aktualisiert um 2025-06-06 03:50:22

Aktualisieren

Teilenummer: ADRF6520ACPZ

AiPCBA P/N: CM67302837

Hersteller: ADI

Paket: LFCSP EP-32

Preis
€

24.07

Gesamt: 432 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/11 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADRF6520ACPZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Anzahl von Pins

32 Pin

3D-Modell

Verpackung

LFCSP EP-32

Frequenz

2 GHz

Versorgungsstrom

425 mA

Gewinn

53 dB

Testfrequenz

2 GHz

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

3.3 V

Ähnliche Produkte anzeigen

ADRF6520ACPZ Datenblatt-PDF

ADRF6520ACPZ Benutzerreferenzhandbuch

14 Pages, 639 KB

2017/04/27

Ansicht

ADRF6520ACPZ Anderes Datenblatt

29 Pages, 1528 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Pre-Release

Verpackungsmethoden

Tray

ADRF6520ACPZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

ADRF6520ACPZ Datenblatt >

Funktionsübersicht

Product Details
The ADRF6520 is a matched pair of fully differential low noise and low distortion programmable filters and variable gain amplifiers (VGAs). Each channel is capable of rejecting large, out of band interferers while reliably boosting the wanted signal, thus reducing the bandwidth and resolution requirements on the analog-to-digital converters (ADCs). The excellent matching between channels and their high spurious-free dynamic range over all gain and bandwidth settings make the ADRF6520 ideal for quadrature-based (IQ) communication systems with dense constellations, multiple carriers, and nearby interferers. The filter corners, enable, and dc offset correction loop enable are all programmable via a serial peripheral interface (SPI).
The first VGA that precedes the filters offers 30 dB of continuous gain control with a maximum gain of 18 dB and sets a differential input impedance of 100 Ω. The filters provide a four-pole Butterworth response with −1 dB corner frequencies: 36 MHz, 72 MHz, 144 MHz, 288 MHz, 432 MHz, 576 MHz, and 720 MHz. For operation beyond 720 MHz, the filter can be disabled and completely bypassed, thereby extending the −1 dB bandwidth up to 1.25 GHz. A wideband rms detector is available to monitor the signal at the filter inputs. A fixed gain amplifier of 6 dB immediately follows the filter. The postfilter VGA provides 30 dB of continuous gain control with a maximum gain of 12 dB. The output buffers offer an additional 18 dB of gain and provide a differential output impedance of 20 Ω. The output buffers are capable of driving 1.5 V p-p into 100 Ω loads at better than 55 dBc nominal for the third-order intermodulation distortion (IMD3). Independent, built in, dc offset correction loops for each channel can be disabled via the SPI if fully dc-coupled operation is desired. The high-pass corner frequency is determined by external capacitors on the CHP1 and CHP2 pins and the postfilter VGA gain.
The ADRF6520 operates from a 3.15 V to 3.45 V supply and consumes a maximum supply current of 425 mA. When fully disabled, it consumes ≤10 mA. The ADRF6520 is fabricated in an advanced silicon-germanium BiCMOS process and is available in a 32-lead, exposed pad LFCSP. Performance is specified over the −40°C to +85°C temperature range.
Applications
Point-to-point and point-to-multipoint radios
Baseband IQ receivers
Diversity receivers
ADC drivers
Instrumentation
Medical
### Features and Benefits
Matched VGAs and programmable filters
Maximum gain: 53 dB
Continuous gain control range: 60 dB
Filter bypass mode I/Q bandwidth
±1 dB gain flatness: >1250 MHz
4-pole Butterworth filter I/Q bandwidth: 36 MHz to 720 MHz RMS detector
IMD3: <−55 dBc for 1.5 V p-p composite output
HD2, HD3: <−55 dBc for 1.5 V p-p output
Noise figure: 10.5 dB at maximum gain
NF < 11 dB over 12 dB of VGA2 gain backoff
100 Ω differential input, low impedance output
Optional dc output offset correction
SPI-programmable filter corners
Single 3.3 V supply operation with power-down feature

ADRF6520ACPZ Datenblatt >
