Name: ADV7280AWBCPZ
Brand: ADI
SKU: CM82922132
Price: 11.6 USD
Availability: InStock

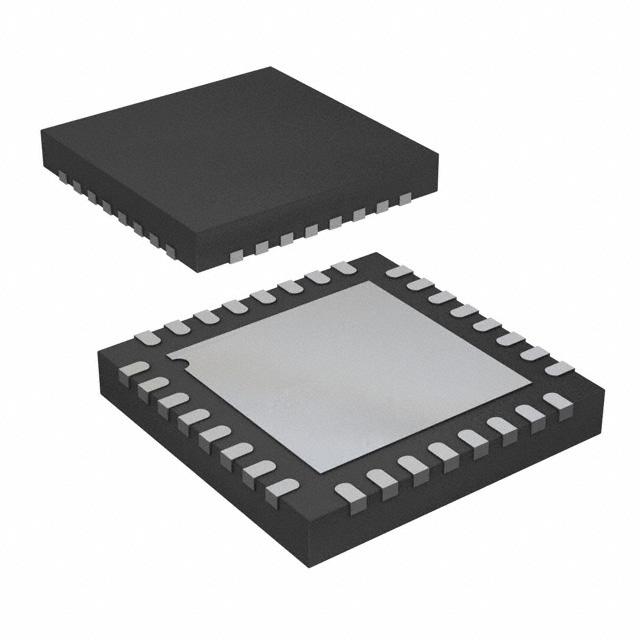

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADV7280AWBCPZ ADI

Hersteller:
ADI
Hersteller-Nr:
ADV7280AWBCPZ
AiPCBA-Teilenummer:
CM82922132
Preis (EUR):
€

11.60
AiPCBA-Lager:
1,746 Stk
Versendet von:
Verfügbarkeit:
1,034 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
Video Decoder 1ADC 10Bit Automotive 32Pin LFCSP EP Tray
Dokumentation:
Datenblatt
3D-Modell

ADV7280AWBCPZ Kaufen ADV7280AWBCPZ Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: ADV7280AWBCPZ

AiPCBA P/N: CM82922132

Hersteller: ADI

Paket: LFCSP-32

Preis
€

11.60

Gesamt: 2,780 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADV7280AWBCPZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Montagesmethoden

Surface Mount

3D-Modell

Anzahl von Pins

32 Pin

Verpackung

LFCSP-32

Verlustleistung

1 mW

Anzahl der ADC

1 ADC

Betriebstemperatur (max.)

105 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1 mW

Ähnliche Produkte anzeigen

ADV7280AWBCPZ Datenblatt-PDF

ADV7280AWBCPZ Benutzerreferenzhandbuch

81 Pages, 1802 KB

2017/09/07

Ansicht

ADV7280AWBCPZ Anderes Datenblatt

27 Pages, 513 KB

Ansicht

ADV7280AWBCPZ Anderes Datenblatt

10 Pages, 781 KB

Ansicht

ADV7280AWBCPZ Anderes Datenblatt

8 Pages, 769 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 105℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tray

ADV7280AWBCPZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

ADV7280AWBCPZ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

ADV7280AWBCPZ Datenblatt >

Funktionsübersicht

Product Details
The ADV7280A has the same pinout as and is software compati-ble with the ADV7280. The mobile industry processor interface (MIPI®) model of the ADV7280A (ADV7280A-M) has the same pinout and is software compatible with the ADV7280-M.
All features, functionality, and specifications are shared by the ADV7280A and the ADV7280A-M, unless otherwise noted.
The ADV7280A is a versatile one-chip, multiformat video decoder that automatically detects standard analog baseband video signals and converts them into YCrCb 4:2:2 component video data streams.
The analog input of the ADV7280A is designed for single-ended input video signals. It features an input mux (4-channel on ADV7280A, 8-channel on ADV7280A-M) and a single 10-bit analog-to-digital converter (ADC).
The standard definition processor (SDP) in the ADV7280A automatically detects PAL, NTSC and SECAM standards in the form of composite, S-Video (Y/C) and component. The analog video is converted into a 4:2:2 component video data stream that is output either via an 8-bit ITU-R BT.656 standard compatible interface (ADV7280A) or via a MIPI CSI-2 Tx (hereafter referred to as MIPI Tx) interface (ADV7280A-M). The ADV7280A also features a deinterlacer for interlaced to progressive (I2P) conversion.
The ADV7280A is provided in a space-saving LFCSP surface-mount, RoHS compliant package. The ADV7280A is offered in an automotive grade rated over the −40°C to +105°C temperature range, as well as a −40°C to +85°C temperature range, making the device ideal for automotive, industrial, and consumer applications.
The ADV7280A must be configured in accordance with the I2C writes provided in the evaluation board script files.
**Applications**
Advanced driver assistance
Automotive infotainment
DVRs for video security
Media players
### Features and Benefits
Worldwide NTSC/PAL/SECAM color demodulation support
One 10-bit ADC, 4× oversampling per channel for CVBS, Y/C, and YPrPb modes
Analog video input channels with on-chip antialiasing filter
ADV7280A: up to 4 input channels
ADV7280A-M: up to 8 input channels
Video input support for CVBS (composite), S-Video (Y/C), and YPrPb (component)
NTSC/PAL/SECAM autodetection
Up to 1.47 V common-mode input range solution
Excellent common-mode noise rejection capabilities
5-line adaptive 2D comb filter and CTI video enhancement
Integrated AGC with adaptive peak white mode
Fast switching capability
Integrated I2P video output converter (deinterlacer)
ACE
Downdither (8-bit to 6-bit)
Rovi copy protection detection
MIPI CSI-2 output interface (ADV7280A-M)
8-bit ITU-R BT.656 YCrCb 4:2:2 output and HS, VS, or field synchronization (ADV7280A)
Full featured VBI data slicer with WST support
Power-down mode available
2-wire, I2C-compatible serial interface
Qualified for automotive applications
−40°C to +105°C temperature grade
32-lead, 5 mm × 5 mm, RoHS compliant LFCSP

ADV7280AWBCPZ Datenblatt >
