Name: AQV254H
Brand: Panasonic
SKU: CM3586439
Price: 3.24 USD
Availability: InStock

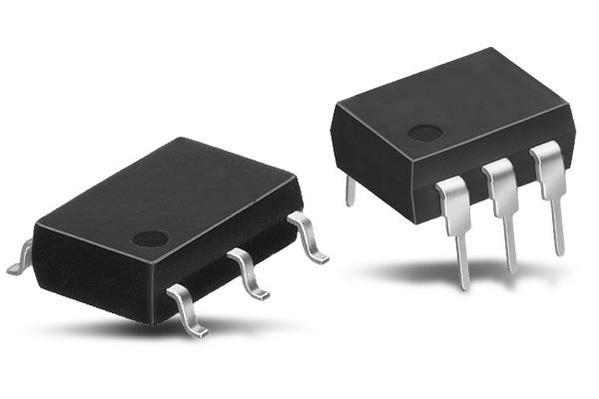

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AQV254H Panasonic

Hersteller:
Panasonic
Hersteller-Nr:
AQV254H
AiPCBA-Teilenummer:
CM3586439
Preis (EUR):
€

3.24
AiPCBA-Lager:
429 Stk
Versendet von:
Verfügbarkeit:
277 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Solid-State-Relais
Produktbeschreibung:
Relay SSR 50mA 1.5V DC-IN 0.15A 400V AC-DC-OUT 6Pin DIP Tube
Dokumentation:
Datenblatt
3D-Modell

AQV254H Kaufen AQV254H Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: AQV254H

AiPCBA P/N: CM3586439

Hersteller: Panasonic

Paket: DIP-6

Preis
€

3.24

Gesamt: 706 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AQV254H Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Panasonic

Kategorie

Solid-State-Relais

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

6 Pin

Verpackung

DIP-6

Kondensatoren

3 pF

Ausgangsspannung

0V ~ 400V

Ausgangsstrom

150 mA

Kontakt-Typ

SPST-NO

Laststrom

150 mA

Eingangsstrom

5 mA

Verlustleistung

410 mW

Anstiegszeit

1.80 ms

Isolationsspannung

5 kV

Vorwärtsstrom

1.4 mA

Eingangsspannung (max)

1.5 V

Ausgangsspannung (max.)

400 V

Ausgangsstrom (max)

0.15 A

Eingangsstrom (Min)

50 mA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

410 mW

Eingangsspannung

1.5 V

Ähnliche Produkte anzeigen

AQV254H Datenblatt-PDF

AQV254H Datenblatt PDF

4 Pages, 943 KB

2004/04/21

Ansicht

AQV254H Datenblatt PDF

4 Pages, 135 KB

Ansicht

AQV254H Datenblatt PDF

4 Pages, 87 KB

2012/03/29

Ansicht

AQV254H Datenblatt PDF

3 Pages, 163 KB

2012/03/29

Ansicht

AQV254H Datenblatt PDF

4 Pages, 85 KB

Ansicht

AQV254H Datenblatt PDF

4 Pages, 80 KB

Ansicht

AQV254H Datenblatt PDF

16 Pages, 1700 KB

2021/05/25

Ansicht

AQV254H Datenblatt PDF

16 Pages, 992 KB

2021/03/08

Ansicht

AQV254H Anderes Datenblatt

4 Pages, 215 KB

2014/06/10

Ansicht

AQV254H Anderes Datenblatt

4 Pages, 100 KB

Ansicht

AQV254H Diagramme zeichnen

1 Pages, 193 KB

2012/10/29

Ansicht

AQV254H Produktkatalog

53 Pages, 9934 KB

2007/09/19

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

8.80 mm

Breite

6.40 mm

Höhe

3.90 mm

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AQV254H Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

AQV254H Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AQV254H Datenblatt >

Funktionsübersicht

The AQV254H is a Solid State Relay with SPST-NO contact and through hole terminals. This AQV-series PhotoMOS HE relay features highly sensitive and low on resistance. Optical coupling for extremely high isolation. Eliminates the need for a power supply to drive the power MOSFET is unnecessary because of the built-in optoelectronic device. This results in easy circuit design and small PC board area. Controls various types of loads such as relays, motors, lamps and solenoids.
Low-level off state leakage current
Low thermal electromotive force
410mW Power dissipation
3ms Turn-on and 0.2ms turn-off maximum time
-40 to 85°C Operating temperature range

AQV254H Datenblatt >
