Name: AT91SAM9G15-CU
Brand: ATMEL
SKU: CM72088463
Price: 7.95 USD
Availability: InStock

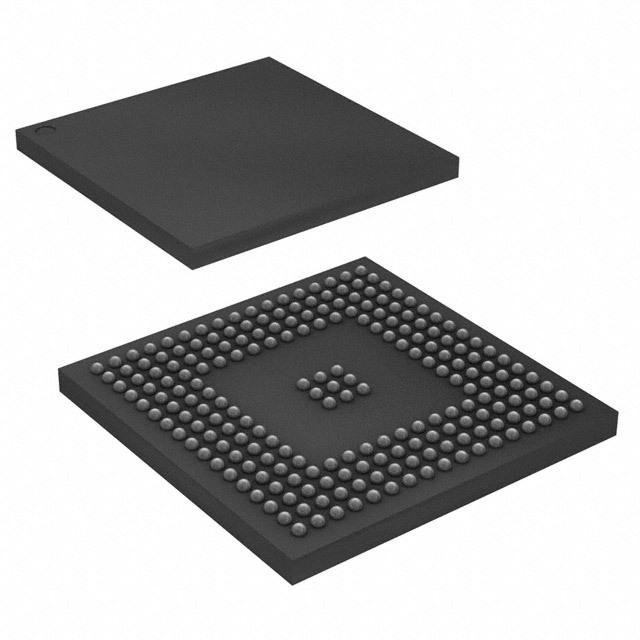

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AT91SAM9G15-CU ATMEL

Hersteller:
ATMEL
Hersteller-Nr:
AT91SAM9G15-CU
AiPCBA-Teilenummer:
CM72088463
Preis (EUR):
€

7.95
AiPCBA-Lager:
2,089 Stk
Versendet von:
Verfügbarkeit:
1,323 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
ATMEL AT91SAM9G15-CU 32Bit Microcontroller, ARM9, 400MHz, 32KB, 32KB, 217Pins, BGA
Dokumentation:
Datenblatt
3D-Modell

AT91SAM9G15-CU Kaufen AT91SAM9G15-CU Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: AT91SAM9G15-CU

AiPCBA P/N: CM72088463

Hersteller: ATMEL

Paket: BGA-217

Preis
€

7.95

Gesamt: 3,412 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AT91SAM9G15-CU Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ATMEL

Kategorie

Mikrocontroller

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

217 Pin

Verpackung

BGA-217

Frequenz

400 MHz

Taktfrequenz

400 MHz

RAM-Größe

32 KB

FLASH-Speicherkapazität

0 KB

Anzahl der ADC

1 ADC

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung (max.)

1.1 V

Versorgungsspannung (Min)

0.9 V

Ähnliche Produkte anzeigen

AT91SAM9G15-CU Datenblatt-PDF

AT91SAM9G15-CU Datenblatt PDF

1243 Pages, 4990 KB

Ansicht

AT91SAM9G15-CU Datenblatt PDF

1211 Pages, 24510 KB

2011/11/21

Ansicht

AT91SAM9G15-CU Benutzerreferenzhandbuch

248 Pages, 1663 KB

2004/01/26

Ansicht

AT91SAM9G15-CU Benutzerreferenzhandbuch

48 Pages, 3583 KB

2015/09/17

Ansicht

AT91SAM9G15-CU Anderes Datenblatt

1215 Pages, 5604 KB

Ansicht

AT91SAM9G15-CU Anderes Datenblatt

1172 Pages, 7118 KB

2012/10/31

Ansicht

AT91SAM9G15-CU Anderes Datenblatt

3 Pages, 125 KB

2016/09/20

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

0.86 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Unknown

Verpackungsmethoden

Each

AT91SAM9G15-CU Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

AT91SAM9G15-CU Datenblatt >

Funktionsübersicht

The AT91SAM9G15-CU is a SMART 400MHz 32-bit Embedded Microprocessor unit based on ARM926EJ-S processor. This MPU integrates a rich set of peripherals to support embedded industrial applications that require advanced user interfaces and high-speed communication. The SAM9G15 features a graphics LCD controller with 4-layer overlay and 2D acceleration and a 10-bit ADC that supports 4-wire/5-wire resistive touchscreen panels. Multiple communication interfaces include a soft modem supporting exclusively the Conexant SmartDAA line driver, HS USB Host and Device and FS USB Host with dedicated on-chip transceivers, two HS SDCard/SDIO/MMC interfaces, USARTs, SPIs, I²S and TWIs. The 10-layer bus matrix coupled with multiple DMA channels ensures uninterrupted data transfers with minimal processor overhead. The external bus interface incorporates controllers for 4-bank and 8-bank DDR2/LPDDR, SDRAM/LPSDRAM, static memories.
ARM926EJ-S ARM Thumb processor running at up to 400MHz at 1.0V ± 10%
16kB Data cache, 16kB Instruction cache, memory management unit
System running at up to 133MHz
Power-on reset cells, reset controller, shutdown controller, periodic interval timer, WDT and RTC
Internal low power 32kHz RC and fast 12MHz RC oscillators
Selectable 32768Hz low-power oscillator and 12MHz oscillator
One PLL for the system and one PLL at 480MHz optimized for USB high speed
Twelve 32-bit-layer AHB bus matrix for large bandwidth transfers
Dual peripheral bridge with dedicated programmable clock for best performances
Two dual port 8-channel DMA controllers (DMAC)
Advanced interrupt controller (AIC) and debug unit (DBGU)
Two programmable external clock signals
Shutdown controller with four 32-bit battery backup registers
Clock generator and power management controller
Very slow clock operating mode, software programmable power optimization capabilities
Four 32-bit parallel I/O controllers
105 Programmable I/O lines multiplexed with up to three peripheral I/Os
Input change interrupt capability on each I/O line, optional Schmitt trigger input
Individually programmable open-drain, pull-up and pull-down resistor, synchronous output
One 64kB internal ROM embedding bootstrap routine

AT91SAM9G15-CU Datenblatt >
