Name: CA3420EZ
Brand: Intersil
SKU: CM77549138
Price: 3.41 USD
Availability: InStock

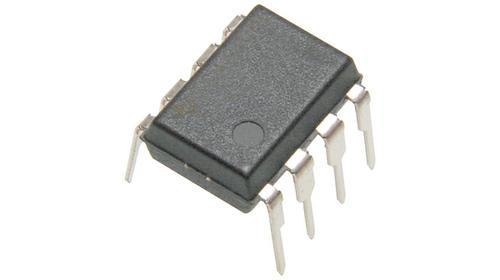

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

CA3420EZ Intersil

Hersteller:
Intersil
Hersteller-Nr:
CA3420EZ
AiPCBA-Teilenummer:
CM77549138
Preis (EUR):
€

3.41
AiPCBA-Lager:
687 Stk
Versendet von:
Verfügbarkeit:
393 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Operationsverstärker (Allzweck)
Produktbeschreibung:
INTERSIL CA3420EZ Operational Amplifier, Single, 1 Amplifier, 500kHz, 0.5V/µs, 2V to 20V, DIP, 8Pins
Dokumentation:
Datenblatt
3D-Modell

CA3420EZ Kaufen CA3420EZ Bestand & Preis aktualisiert um 2025-05-29 03:50:22

Aktualisieren

Teilenummer: CA3420EZ

AiPCBA P/N: CM77549138

Hersteller: Intersil

Paket: DIP-8

Preis
€

3.41

Gesamt: 1,080 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/03 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

CA3420EZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Intersil

Kategorie

Operationsverstärker (Allzweck)

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

DIP-8

Netzspannung

22.0 V

Versorgungsstrom

450 µA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Pinzahl

8 Position

Bandbreite

500 kHz

Conversion-Rate

500 mV/μs

Verstärkungs-Bandbreite-Produkt

500 kHz

Eingangs-Offsetspannung

5 mV

Eingangs-Bias-Strom

0.05 pA

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-55 ℃

Bandbreite gewinnen

0.5 MHz

Minimaler CMRR-Bereich

80dB ~ 85dB

Versorgungsspannung

2V ~ 20V

Versorgungsspannung (max.)

20 V

Versorgungsspannung (Min)

2 V

Ähnliche Produkte anzeigen

CA3420EZ Datenblatt-PDF

CA3420EZ Datenblatt PDF

5 Pages, 214 KB

2000/03/21

Ansicht

CA3420EZ Datenblatt PDF

5 Pages, 219 KB

2000/03/21

Ansicht

CA3420EZ Datenblatt PDF

5 Pages, 218 KB

2000/03/21

Ansicht

CA3420EZ Datenblatt PDF

6 Pages, 214 KB

2016/10/23

Ansicht

CA3420EZ Anderes Datenblatt

5 Pages, 218 KB

2000/03/21

Ansicht

CA3420EZ Anderes Datenblatt

5 Pages, 218 KB

Ansicht

CA3420EZ Diagramme zeichnen

2 Pages, 96 KB

2009/09/07

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

10.16 mm

Breite

7.11 mm

Höhe

4.95 mm

Betriebstemperatur

-55℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Each

CA3420EZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

militärische Standardanforderungen

Yes

REACH SVHC Compliance Edition

2015/06/15

CA3420EZ Datenblatt >

Funktionsübersicht

The CA3420EZ is a low supply voltage low input current single BiMOS Operational Amplifier combines PMOS transistors and bipolar transistors on a single monolithic chip. The CA3420 BiMOS op-amp features gate protected PMOS transistors in the input circuit to provide very high input impedance, very low input currents (less than 1pA). The internal bootstrapping network features unique guard-banding technique for reducing the doubling of leakage current for every 10°C increase in temperature. This operational amplifier is internally phase compensated to achieve stable operation in the unity gain follower configuration. Additionally, it has access terminals for a supplementary external capacitor if additional frequency roll-off is desired. Terminals are also provided for use in applications requiring input offset voltage nulling. The use of PMOS in the input stage results in common mode input voltage capability down to 0.45V below the negative supply terminal.
Rail-to-rail output swing (Drive ±2mA into 1kR load)
Pin compatible with 741 operational amplifiers
2V at 300µA Supply current
1pA Input current (typical) (essentially constant to 85°C)

CA3420EZ Datenblatt >
