Name: CLC020BCQ/NOPB
Brand: TI
SKU: CM19542579
Price: 42.03 USD
Availability: InStock

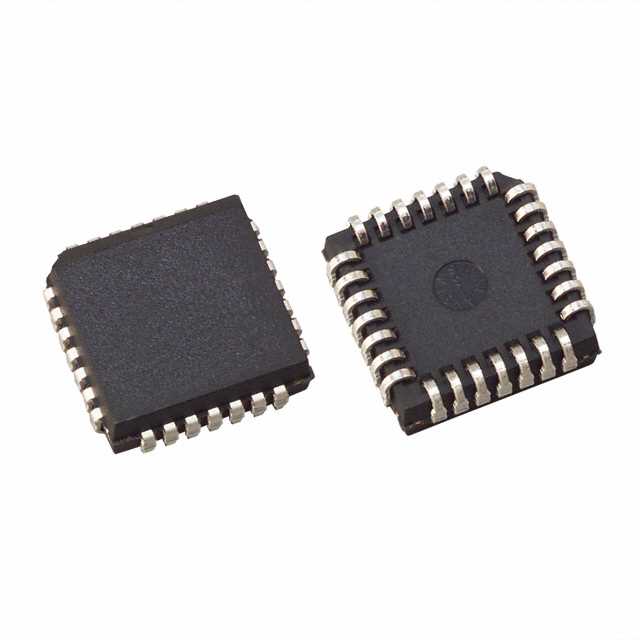

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

CLC020BCQ/NOPB TI

Hersteller:
TI
Hersteller-Nr:
CLC020BCQ/NOPB
AiPCBA-Teilenummer:
CM19542579
Preis (EUR):
€

42.03
AiPCBA-Lager:
270 Stk
Versendet von:
Verfügbarkeit:
196 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Schnittstellen-ICs
Produktbeschreibung:
SMPTE 259M Digital Video Serializer with Integrated Cable Driver 28-PLCC 0 to 70
Dokumentation:
Datenblatt
3D-Modell

CLC020BCQ/NOPB Kaufen CLC020BCQ/NOPB Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: CLC020BCQ/NOPB

AiPCBA P/N: CM19542579

Hersteller: TI

Paket: PLCC-28

Preis
€

42.03

Gesamt: 466 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

CLC020BCQ/NOPB Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Schnittstellen-ICs

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

28 Pin

Verpackung

PLCC-28

Netzspannung

5.00 V

Ausgang-Schnittstellen

1 Output

Verlustleistung

235 W

Datenübertragungsrate

400 Mbps

Verlustleistung

235 mW

Eingangsstrom (Min)

60 μA

Anzahl der Eingänge

10 Input

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Verlustleistung (max)

235 mW

Versorgungsspannung

4.5V ~ 5.5V

Ähnliche Produkte anzeigen

CLC020BCQ/NOPB Datenblatt-PDF

CLC020BCQ/NOPB Datenblatt PDF

17 Pages, 386 KB

2011/12/08

Ansicht

CLC020BCQ/NOPB Datenblatt PDF

20 Pages, 746 KB

Ansicht

CLC020BCQ/NOPB Datenblatt PDF

20 Pages, 748 KB

2014/07/13

Ansicht

CLC020BCQ/NOPB Datenblatt PDF

21 Pages, 749 KB

2015/02/01

Ansicht

CLC020BCQ/NOPB Datenblatt PDF

19 Pages, 743 KB

2013/10/08

Ansicht

CLC020BCQ/NOPB Anderes Datenblatt

15 Pages, 358 KB

2003/07/23

Ansicht

CLC020BCQ/NOPB Andere Referenzen

1 Pages, 174 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

11.43 mm

Breite

11.43 mm

Höhe

3.68 mm

Betriebstemperatur

0℃ ~ 70℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

CLC020BCQ/NOPB Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

CLC020BCQ/NOPB Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

5A991.b.1

CLC020BCQ/NOPB Datenblatt >

Funktionsübersicht

The CLC020 SMPTE 259M Digital Video Serializer with Integrated Cable Driver is a monolithic integrated circuit that encodes, serializes and transmits bit-parallel digital data conforming to SMPTE 125M and SMPTE 267M component video and SMPTE 244M composite video standards. The CLC020 can also serialize other 8 or 10-bit parallel data. The CLC020 operates at data rates from below 100 Mbps to over 400 Mbps. The serial data clock frequency is internally generated and requires no external frequency setting components, trimming or filtering. Functions performed by the CLC020 include: parallel-to-serial data conversion, data encoding using the polynomial (X9+X4+1), data format conversion from NRZ to NRZI, parallel data clock frequency multiplication and encoding with the serial data, and coaxial cable driving. Input for sync (TRS) detection disabling and a PLL lock detect output are provided. The CLC020 has an exclusive built-in self-test (BIST) and video test pattern generator (TPG) with 4 component video test patterns, reference black, PLL and EQ pathologicals and modified colour bars, in 4:3 and 16:9 raster and both NTSC and PAL formats*. Separate power pins for the output driver, VCO and the digital logic improve power supply rejection, output jitter and noise performance.
The CLC020 is the ideal complement to the CLC011B SMPTE 259M Serial Digital Video Decoder, CLC014 Active Cable Equalizer, CLC016 Data Retiming PLL (clock-data separator), CLC018 8X8 Digital Crosspoint Switch and CLC006 or CLC007 Cable Drivers, for a complete parallel-serial-parallel, high-speed data processing and transmission system.
The CLC020 is powered from a single 5V supply. Power dissipation is typically 235 mW including two 75Ω back-matched output loads. The device is packaged in a JEDEC 28-lead PLCC.

CLC020BCQ/NOPB Datenblatt >
