Name: DG212CSE+
Brand: Maxim Integrated
SKU: CM73294241
Price: 5.75 USD
Availability: InStock

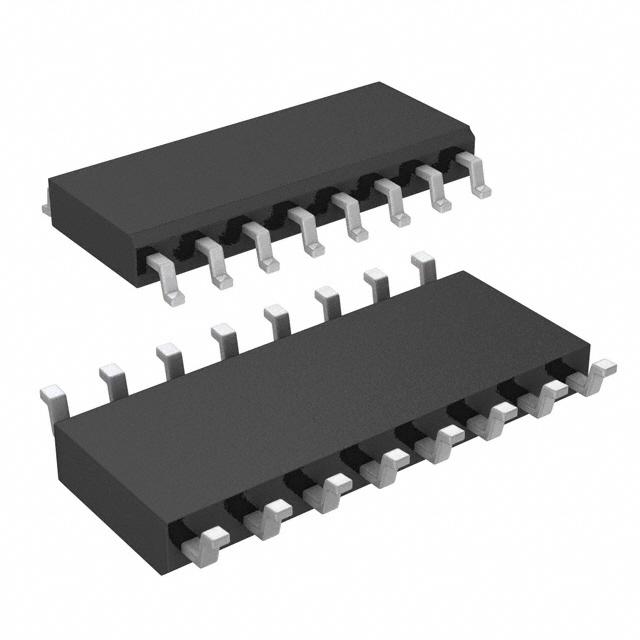

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

DG212CSE+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
DG212CSE+
AiPCBA-Teilenummer:
CM73294241
Preis (EUR):
€

5.75
AiPCBA-Lager:
248 Stk
Versendet von:
Verfügbarkeit:
193 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Analog-Schalter-Chips
Produktbeschreibung:
MAXIM INTEGRATED PRODUCTS DG212CSE+ Analog Switch, CMOS, SPST - NO, 4Channels, 175Ω, ± 4.5V to ± 18V, NSOIC, 16Pins
Dokumentation:
Datenblatt
3D-Modell

DG212CSE+ Kaufen DG212CSE+ Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: DG212CSE+

AiPCBA P/N: CM73294241

Hersteller: Maxim Integrated

Paket: SOIC-16

Preis
€

5.75

Gesamt: 441 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

DG212CSE+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

Analog-Schalter-Chips

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

SOIC-16

Netzspannung

25.0V (max)

Kontakt-Typ

SPST

Anzahl der Stromkreise

4 Circuit

Anzahl der Kanäle

4 Channel

Pinzahl

16 Position

Drain-Source-Widerstand

175 Ω

Die Anzahl der Bits

4 Bit

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Verlustleistung (max)

696 mW

Ähnliche Produkte anzeigen

DG212CSE+ Datenblatt-PDF

DG212CSE+ Datenblatt PDF

12 Pages, 1340 KB

2006/07/11

Ansicht

DG212CSE+ Datenblatt PDF

12 Pages, 1039 KB

2006/07/11

Ansicht

DG212CSE+ Datenblatt PDF

12 Pages, 1363 KB

2012/03/28

Ansicht

DG212CSE+ Datenblatt PDF

13 Pages, 1339 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

10 mm

Breite

4 mm

Höhe

1.5 mm

Betriebstemperatur

0℃ ~ 70℃ (TA)

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tube

DG212CSE+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

DG212CSE+ Datenblatt >

Funktionsübersicht

The DG212CSE+ is a quad SPST CMOS analogue switch with inverted control inputs in 16 pin NSOIC package. This normally open analogue switch will not latch up if power supplies are disconnected and input signals are still connected. The DG212 has a maximum turn-off time of 500ns and maximum turn-on time of 1000ns. It conducts current in either direction and adds no offset to output signal. The device consumes significantly low power by making it better suited for many applications. It is used in analogue multiplexers, programmable gain amplifiers, automatic test equipments, PBX system, PABX system and sample/hold circuits.
Supply voltage range from ±4.5V to ±18V
Operating temperature range from 0°C to 70°C
CMOS and TTL logic compatible
Monolithic and low power CMOS design
Break before make switching and constant on-resistance over the analogue signal range
Drain to source on-resistance of 175 ohm at TA = +25°C
Channel to channel crosstalk of 90dB (VS = 2V, f = 100KHz)
Third logic power supply (VL) is not required
Off isolation of 70dB (VIN = 5V, RL = 1Kohm)

DG212CSE+ Datenblatt >
