Name: DM240001
Brand: Microchip
SKU: CM38654177
Price: 145.44 USD
Availability: InStock

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

DM240001 Microchip

Kaum verfügbar

Hersteller:
Microchip
Hersteller-Nr:
DM240001
AiPCBA-Teilenummer:
CM38654177
Preis (EUR):
€

145.44
AiPCBA-Lager:
6 Stk
Versendet von:
Verfügbarkeit:
51 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Hauptplattform
Produktbeschreibung:
The Explorer 16 Development Board is a low-cost modular development system for Microchip’s 16Bit and 32Bit microcontrollers. It supports devices ...
Dokumentation:
Datenblatt
3D-Modell

DM240001 Kaufen DM240001 Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: DM240001

AiPCBA P/N: CM38654177

Hersteller: Microchip

Paket: 100

Preis
€

145.44

Gesamt: 57 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

DM240001 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

Hauptplattform

3D-Modell

Verpackung

100

Die Anzahl der Bits

8 Bit

Kernarchitektur

PIC

Ähnliche Produkte anzeigen

DM240001 Datenblatt-PDF

DM240001 Datenblatt PDF

90 Pages, 2784 KB

2005/09/22

Ansicht

DM240001 Datenblatt PDF

6 Pages, 1792 KB

2012/03/29

Ansicht

DM240001 Datenblatt PDF

1 Pages, 464 KB

2005/03/21

Ansicht

DM240001 Benutzerreferenzhandbuch

50 Pages, 2781 KB

2005/11/18

Ansicht

DM240001 Benutzerreferenzhandbuch

50 Pages, 2781 KB

2005/11/18

Ansicht

DM240001 Benutzerreferenzhandbuch

30 Pages, 1227 KB

2014/01/06

Ansicht

DM240001 Benutzerreferenzhandbuch

16 Pages, 1058 KB

2017/07/18

Ansicht

DM240001 Anderes Datenblatt

36 Pages, 5807 KB

2018/01/09

Ansicht

DM240001 Anderes Datenblatt

6 Pages, 653 KB

2006/10/18

Ansicht

DM240001 Anderes Datenblatt

4 Pages, 90 KB

2010/12/09

Ansicht

DM240001 Anderes Datenblatt

2 Pages, 1937 KB

2016/07/29

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Unknown

Verpackungsmethoden

Bulk

DM240001 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

DM240001 Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

HK STC Lizenz

NLR

DM240001 Datenblatt >

Funktionsübersicht

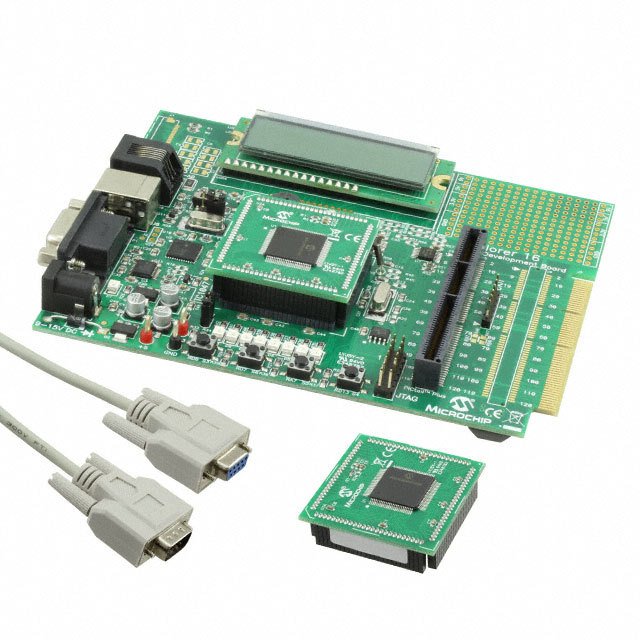

The DM240001 is a low cost, efficient Explorer 16 development board to evaluate the features and performance of new PIC24 Microcontroller, the dsPIC33 Digital Signal Controller(DSC) families, and the new 32bit PIC32MX devices. Coupled with the MPLAB ICD 2 In Circuit Debugger or MPLAB REAL ICE, real time emulation and debug facilities speed evaluation and prototyping of application circuitry. The Explorer 16 100pin features two interchangeable Plug In Modules (PIMs), one each for the PIC24FJ128GA010 and the dsPIC33FJ256GP710 DSC. The Explorer 16 board has been designed to accommodate both permanently mounted (i.e., soldered on) and detachable PIM processors. Slider switch, S2, allows the user to choose which processor to use. This makes it possible for the Explorer 16 board to support most 3V, 16bit, pin compatible microcontrollers with appropriate PIMs. And PIMs are visually indexed for proper installation.
100 pin PIM riser, compatible with the PIM versions of all PIC24F/24H/dsPIC33F devices
Direct 9VDC power input that provides +3.3V and +5V (regulated) to the entire board
Interfaces to MPLAB ICD 2, MPLAB REAL ICE, USB, and RS232
USB connectivity for communications and device programming/debugging
Prototype area for developing custom applications
Socket and edge connector for PICtail Plus card compatibility
Six pin interface for PICkit 2 programmer
JTAG connector pad for optional boundary scan functionality
Standard 6 wire In-Circuit Debugger (ICD) connector for connections to an MPLAB ICD 2 programmer
74HCT4053 multiplexers for selectable crossover configuration on serial communication lines
Do not attempt to power the Explorer 16 board using the MPLAB ICD 2 module. It is not designed to be a USB bus power source.
The Explorer 16 kit does not include a power supply. If an external supply is needed, use part number AC162039

DM240001 Datenblatt >
