Name: DRV8303DCA
Brand: TI
SKU: CM10666104
Price: 277.57 USD
Availability: InStock

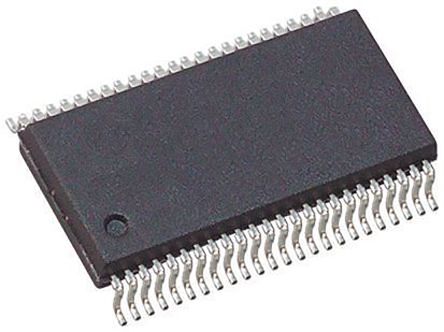

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

DRV8303DCA TI

Hersteller:
TI
Hersteller-Nr:
DRV8303DCA
AiPCBA-Teilenummer:
CM10666104
Preis (EUR):
€

277.57
AiPCBA-Lager:
299 Stk
Versendet von:
Verfügbarkeit:
217 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Motortreiber
Produktbeschreibung:
3-Phase Motor Driver 6V to 60V 48Pin HTSSOP Tube
Dokumentation:
Datenblatt
3D-Modell

DRV8303DCA Kaufen DRV8303DCA Bestand & Preis aktualisiert um 2025-06-04 03:50:22

Aktualisieren

Teilenummer: DRV8303DCA

AiPCBA P/N: CM10666104

Hersteller: TI

Paket: HTSSOP-48

Preis
€

277.57

Gesamt: 516 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

DRV8303DCA Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Motortreiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

48 Pin

Verpackung

HTSSOP-48

Netzspannung

6.00V (min)

Ausgang-Schnittstellen

3 Output

Ausgangsspannung

67 V

Ausgangsstrom

2.3 A

Pinzahl

48 Position

Schaltfrequenz

200 kHz

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

6V ~ 60V

Versorgungsspannung (max.)

60 V

Versorgungsspannung (Min)

6 V

Ähnliche Produkte anzeigen

DRV8303DCA Datenblatt-PDF

DRV8303DCA Datenblatt PDF

37 Pages, 1155 KB

2015/12/02

Ansicht

DRV8303DCA Datenblatt PDF

29 Pages, 1039 KB

2014/12/06

Ansicht

DRV8303DCA Datenblatt PDF

37 Pages, 1170 KB

Ansicht

DRV8303DCA Datenblatt PDF

38 Pages, 1168 KB

2017/12/16

Ansicht

DRV8303DCA Datenblatt PDF

30 Pages, 1037 KB

2015/02/01

Ansicht

DRV8303DCA Anderes Datenblatt

33 Pages, 780 KB

Ansicht

DRV8303DCA Anderes Datenblatt

8 Pages, 228 KB

2017/10/17

Ansicht

DRV8303DCA Notizdatei

4 Pages, 189 KB

2015/12/18

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

12.6 mm

Breite

6.2 mm

Höhe

1.05 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

DRV8303DCA Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

DRV8303DCA Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

DRV8303DCA Datenblatt >

Funktionsübersicht

The DRV8303DCA is a 3-phase Pre-Driver with dual current shunt amplifiers. It provides three half bridge drivers, each capable of driving two N-channel MOSFETs. It supports up to 1.7A source and 2.3A peak current capability. It can operate off of a single power supply with a wide range from 6 to 60V. It uses a bootstrap gate driver architecture with trickle charge circuitry to support 100% duty cycle. It uses automatic hand shaking when the high-side or low-side MOSFET is switching to prevent current shoot through. Integrated VDS sensing of the high and low-side MOSFETs is used to protect the external power stage against overcurrent conditions. The DRV8303 includes two current shunt amplifiers for accurate current measurement. The amplifiers support bi-directional current sensing and provide and adjustable output offset up to 3V.
Slew rate control for EMI reduction
Bootstrap gate driver with 100% duty cycle support
Dual integrated current shunt amplifiers with adjustable gain and offset
SPI interface
Programmable dead time control (DTC) protection
Programmable overcurrent protection (OCP)
PVDD and GVDD under-voltage lockout (UVLO) protection
GVDD over-voltage lockout (OVLO) protection
Over-temperature warning/shutdown (OTW/OTS) protection
Reported through nFAULT, nOCTW and SPI registers protection
6 or 3 PWM input modes
3.3 and 5V Interface support
Green product and no Sb/Br

DRV8303DCA Datenblatt >
