Name: DRV8305-Q1EVM
Brand: TI
SKU: CM13130304
Price: 93.95 USD
Availability: InStock

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

DRV8305-Q1EVM TI

Kaum verfügbar

Hersteller:
TI
Hersteller-Nr:
DRV8305-Q1EVM
AiPCBA-Teilenummer:
CM13130304
Preis (EUR):
€

93.95
AiPCBA-Lager:
23 Stk
Versendet von:
Verfügbarkeit:
43 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
Power Management IC Development Tools DRV8305-Q1 Automotive 3-Phase Motor Gate Driver Evaluation Module
Dokumentation:
Datenblatt
3D-Modell

DRV8305-Q1EVM Kaufen DRV8305-Q1EVM Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: DRV8305-Q1EVM

AiPCBA P/N: CM13130304

Hersteller: TI

Preis
€

93.95

Gesamt: 66 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

DRV8305-Q1EVM Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Ausgangsstrom

25000 mA

3D-Modell

Eingangsspannung

4.4VDC ~ 45VDC

Ähnliche Produkte anzeigen

DRV8305-Q1EVM Datenblatt-PDF

DRV8305-Q1EVM Datenblatt PDF

58 Pages, 1279 KB

2016/05/21

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Active

DRV8305-Q1EVM Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Not applicable

DRV8305-Q1EVM Datenblatt >

Funktionsübersicht

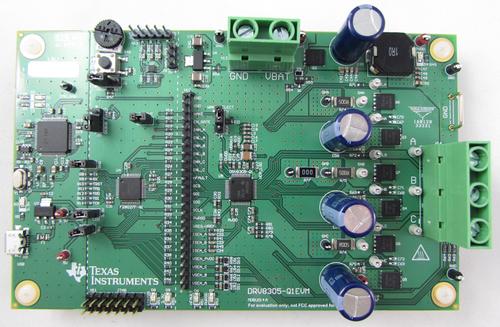

The DRV8305-Q1EVM evaluation module (EVM) is a 4.4 V to 45 V, 25 A, 3-phase motor drive and control system based on the DRV8305-Q1 automotive motor gate driver, TMS320F28027 motor control microcontroller, and CSD18540Q5B NexFET™ power MOSFET. The EVM allows for simple evaluation of the DRV8305-Q1 with a wide array of test points, interfaces, and configurability.
The EVM has onboard reverse battery protection, a regulated 3.3 V supply from the TPS7B6933-Q1 LDO, interface header for all control and feedback signals , and onboard XDS100v2 emulator. The EVM has individual DC bus and phase voltage sense as well as individual low-side current shunt sense for sensorless BLDC control algorithms. The drive stage is fully protected with short circuit, thermal, shoot-through, and undervoltage protection and is easily configurable via an SPI interface.
The EVM is ideal for evaluation and rapidly developing with the DRV8305-Q1, with primary software support through MotorWare using the InstaSPIN-FOC sensorless control solution.

DRV8305-Q1EVM Datenblatt >
