Name: DS1321+
Brand: Maxim Integrated
SKU: CM37100703
Price: 8.89 USD
Availability: InStock

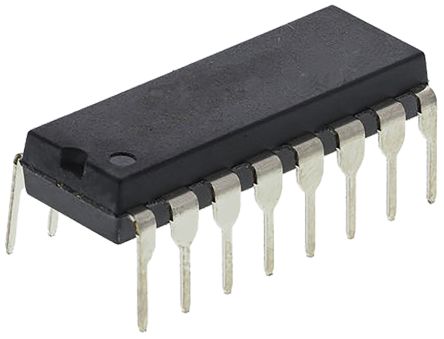

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

DS1321+ Maxim Integrated

Hersteller:
Maxim Integrated
Hersteller-Nr:
DS1321+
AiPCBA-Teilenummer:
CM37100703
Preis (EUR):
€

8.89
AiPCBA-Lager:
114 Stk
Versendet von:
Verfügbarkeit:
70 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Echtzeituhren
Produktbeschreibung:
MAXIM INTEGRATED PRODUCTS DS1321+ Special Function IC, Nonvolatile Controller with Lithium Battery Monitor, 4.75V to 5.5V in, DIP-16
Dokumentation:
Datenblatt
3D-Modell

DS1321+ Kaufen DS1321+ Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: DS1321+

AiPCBA P/N: CM37100703

Hersteller: Maxim Integrated

Paket: PDIP-16

Preis
€

8.89

Gesamt: 184 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

DS1321+ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Maxim Integrated

Kategorie

Echtzeituhren

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

16 Pin

Verpackung

PDIP-16

Netzspannung

5.50V (max)

Pinzahl

16 Position

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

4.75V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

4.75 V

Ähnliche Produkte anzeigen

DS1321+ Datenblatt-PDF

DS1321+ Datenblatt PDF

13 Pages, 529 KB

2012/07/16

Ansicht

DS1321+ Datenblatt PDF

13 Pages, 456 KB

2012/07/16

Ansicht

DS1321+ Datenblatt PDF

14 Pages, 477 KB

Ansicht

DS1321+ Anderes Datenblatt

13 Pages, 485 KB

2012/07/16

Ansicht

DS1321+ Anderes Datenblatt

9 Pages, 396 KB

2021/08/27

Ansicht

DS1321+ Anderes Datenblatt

1 Pages, 92 KB

2019/06/07

Ansicht

DS1321+ Anderes Datenblatt

1 Pages, 262 KB

2016/02/03

Ansicht

DS1321+ Anderes Datenblatt

1 Pages, 71 KB

2014/03/03

Ansicht

DS1321+ Anwendungshinweis

9 Pages, 90 KB

2012/08/27

Ansicht

DS1321+ Anwendungshinweis

5 Pages, 112 KB

2013/11/13

Ansicht

DS1321+ Andere Referenzen

1 Pages, 184 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

19.43 mm

Breite

7.87 mm

Höhe

4.45 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

DS1321+ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

DS1321+ Datenblatt >

Funktionsübersicht

The DS1321+ is a flexible non-volatile controller with lithium battery monitor in 16 pin DIP package. It is a CMOS circuit which solves application problem of converting CMOS SRAMs into non-volatile memory. Incoming power is monitored for an out of tolerance condition when such condition is detected, chip enable outputs are inhibited to accomplish write protection and battery is switched on to supply SRAMs with uninterrupted power. Special circuitry uses low leakage CMOS process which affords precise voltage detection at extremely low battery consumption. One DS1321 can support as many as four SRAMs arranged in any of three memory configurations. In addition to battery backup support, the DS1321 performs important function of monitoring remaining capacity of lithium battery and providing warning before battery reaches end of life. The device performs such measurement by periodically comparing voltage of battery as it supports an internal resistive load with selected reference voltage.
Supply voltage range from 4.75V to 5.5V (TOL=GND) and 4.5V to 5.5V ( TOL=VCCO)
Operating temperature range from -40°C to 85°C
VCC trip point of 4.62V (TOL=GND) and 4.37V (TOL=VCCO)
Operating current (TTL inputs) of 1mA and 100µA (CMOS inputs)
Automatically switches to battery backup supply when VCC power failure occurs
Monitors voltage of lithium cell and provides advanced warning of impending battery failure
Signals low battery condition on active low battery warning output signal
Resets processor when power failure occurs and holds processor in reset during system power-up
Optional 5% or 10% power fail detection
Unconditionally write protects SRAM when VCC is out of tolerance

DS1321+ Datenblatt >
