Name: DS8922AM/NOPB
Brand: TI
SKU: CM56557840
Price: 1.07 USD
Availability: InStock

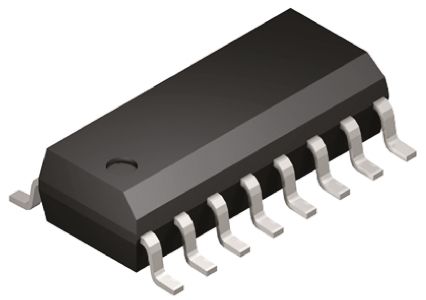

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

DS8922AM/NOPB TI

Hersteller:
TI
Hersteller-Nr:
DS8922AM/NOPB
AiPCBA-Teilenummer:
CM56557840
Preis (EUR):
€

1.07
AiPCBA-Lager:
227 Stk
Versendet von:
Verfügbarkeit:
181 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Schnittstellen-ICs
Produktbeschreibung:
Line Transmitter/Receiver 2TR 2 Transceiver 2 Receiver 16Pin SOIC N Rail
Dokumentation:
Datenblatt
3D-Modell

DS8922AM/NOPB Kaufen DS8922AM/NOPB Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: DS8922AM/NOPB

AiPCBA P/N: CM56557840

Hersteller: TI

Paket: SOIC-16

Preis
€

1.07

Gesamt: 408 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

DS8922AM/NOPB Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Schnittstellen-ICs

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

SOIC-16

Netzspannung

5.00 V, 5.00 V (max)

Versorgungsstrom

78 mA

Pinzahl

16 Position

Laufwerk/Paket

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Versorgungsspannung

4.5V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

4.5 V

Ähnliche Produkte anzeigen

DS8922AM/NOPB Datenblatt-PDF

DS8922AM/NOPB Datenblatt PDF

20 Pages, 1265 KB

2015/10/17

Ansicht

DS8922AM/NOPB Datenblatt PDF

16 Pages, 575 KB

2011/12/08

Ansicht

DS8922AM/NOPB Datenblatt PDF

20 Pages, 1268 KB

2014/05/24

Ansicht

DS8922AM/NOPB Datenblatt PDF

20 Pages, 1265 KB

2016/10/28

Ansicht

DS8922AM/NOPB Datenblatt PDF

20 Pages, 1258 KB

2017/08/26

Ansicht

DS8922AM/NOPB Datenblatt PDF

21 Pages, 1265 KB

2017/01/20

Ansicht

DS8922AM/NOPB Datenblatt PDF

15 Pages, 521 KB

2006/11/15

Ansicht

DS8922AM/NOPB Anderes Datenblatt

7 Pages, 352 KB

2015/05/15

Ansicht

DS8922AM/NOPB Anderes Datenblatt

1 Pages, 375 KB

Ansicht

DS8922AM/NOPB Notizdatei

12 Pages, 403 KB

2015/05/15

Ansicht

DS8922AM/NOPB Andere Referenzen

1 Pages, 147 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.91 mm

Breite

3.91 mm

Höhe

1.45 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

DS8922AM/NOPB Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

DS8922AM/NOPB Datenblatt >

Funktionsübersicht

The DS8922AM/NOPB is a dual differential Line Driver and Receiver Pair designed specifically for applications meeting the ST506, ST412 and ESDI Disk Drive Standards. In addition, the device meets the requirements of the EIA Standard RS-422. This device offers an input sensitivity of 200mV over a ±7V common mode operating range. Hysteresis is incorporated (typically 70mV) to improve noise margin for slowly changing input waveforms. An input fail-safe circuit is provided such that if the receiver inputs are open the output assumes the logical one state. The DS8922A driver is designed to provide unipolar differential drive to twisted pair or parallel wire transmission lines. Complementary outputs are logically ANDed and provide an output skew of 0.5ns typical with propagation delays of 12ns. This device features TRI-STATE outputs. The device has an independent control functions common to a driver and receiver pair and has separate driver and receiver control functions.
12ns Typical propagation delay
0.5ns Typical output skew
70mV Typical receiver hysteresis
Meets the requirements of EIA standard RS-422
Complementary driver outputs
Receiver input fail-safe circuitry
Glitch-free power up/down
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
