Name: DSP56F805FV80E
Brand: Freescale
SKU: CM152315865
Price: 31.85 USD
Availability: InStock

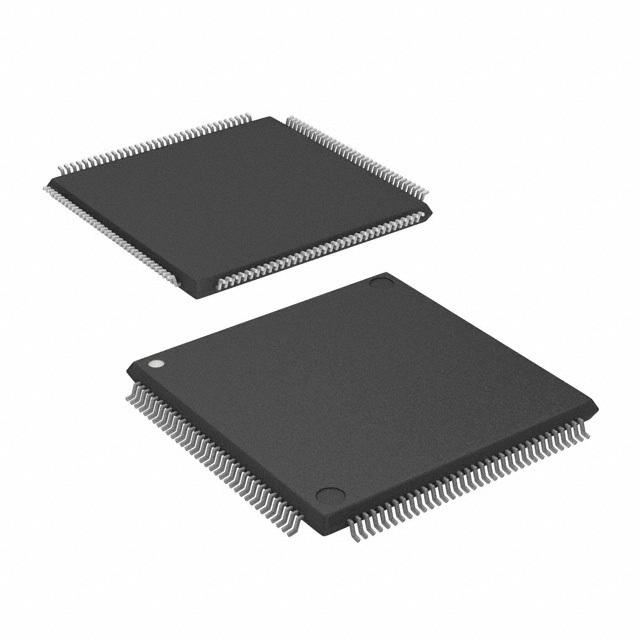

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

DSP56F805FV80E Freescale

Hersteller:
Freescale
Hersteller-Nr:
DSP56F805FV80E
AiPCBA-Teilenummer:
CM152315865
Preis (EUR):
€

31.85
AiPCBA-Lager:
239 Stk
Versendet von:
Verfügbarkeit:
139 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Mikrocontroller
Produktbeschreibung:
MCU 16Bit DSP56F80x CISC 64KB Flash 3.3V 144Pin LQFP Tray
Dokumentation:
Datenblatt
3D-Modell

DSP56F805FV80E Kaufen DSP56F805FV80E Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: DSP56F805FV80E

AiPCBA P/N: CM152315865

Hersteller: Freescale

Paket: LQFP-144

Preis
€

31.85

Gesamt: 378 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

DSP56F805FV80E Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Freescale

Kategorie

Mikrocontroller

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

144 Pin

Verpackung

LQFP-144

Frequenz

80 MHz

Netzspannung

3.00V (min)

halogenfreier Status

Halogen Free

Taktfrequenz

80.0MHz (max)

RAM-Größe

2.5K x 16

FLASH-Speicherkapazität

64 KB

Anzahl der I/O Pins

32 IO

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

3V ~ 3.6V

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

DSP56F805FV80E Datenblatt-PDF

DSP56F805FV80E Datenblatt PDF

56 Pages, 633 KB

Ansicht

DSP56F805FV80E Datenblatt PDF

56 Pages, 427 KB

2012/03/31

Ansicht

DSP56F805FV80E Datenblatt PDF

56 Pages, 425 KB

2012/03/29

Ansicht

DSP56F805FV80E Datenblatt PDF

57 Pages, 317 KB

Ansicht

DSP56F805FV80E Anderes Datenblatt

57 Pages, 314 KB

Ansicht

DSP56F805FV80E Anwendungshinweis

57 Pages, 314 KB

2014/11/17

Ansicht

DSP56F805FV80E Anwendungshinweis

56 Pages, 856 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

20 mm

Breite

20 mm

Höhe

1.4 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tray

DSP56F805FV80E Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2014/12/17

DSP56F805FV80E Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

3A991

DSP56F805FV80E Datenblatt >

Funktionsübersicht

General Description
• Up to 40 MIPS at 80MHz core frequency
• DSP and MCU functionality in a unified, C-efficient architecture
• Hardware DO and REP loops
• MCU-friendly instruction set supports both DSP and controller functions: MAC, bit manipulation
unit, 14 addressing modes
• 31.5K ×16-bit words (64KB) Program Flash
• 512 ×16-bit words (1KB) Program RAM
• 4K ×16-bit words (8KB) Data Flash
• 2K ×16-bit words (4KB) Data RAM
• 2K ×16-bit words (4KB) Boot Flash
• Up to 64K ×16-bit words (128KB) each of external Program and Data memory
• Two 6-channel PWM Modules
• Two 4-channel, 12-bit ADCs
• Two Quadrature Decoders
• CAN 2.0 B Module
• Two Serial Communication Interfaces (SCIs)
• Serial Peripheral Interface (SPI)
• Up to four General Purpose Quad Timers
• JTAG/OnCETM port for debugging
• 14 Dedicated and 18 Shared GPIO lines
• 144-pin LQFP Package
• Up to 40 MIPS at 80MHz core frequency
• DSP and MCU functionality in a unified,
C-efficient architecture
• Hardware DO and REP loops
• MCU-friendly instruction set supports both DSP
and controller functions: MAC, bit manipulation
unit, 14 addressing modes
• 31.5K ×16-bit words (64KB) Program Flash
• 512 ×16-bit words (1KB) Program RAM
•4K ×16-bit words (8KB) Data Flash
•2K ×16-bit words (4KB) Data RAM
•2K ×16-bit words (4KB) Boot Flash
• Up to 64K ×16-bit words (128KB) each of external
Program and Data memory
• Two 6-channel PWM Modules
• Two 4-channel, 12-bit ADCs
• Two Quadrature Decoders
• CAN 2.0 B Module
• Two Serial Communication Interfaces (SCIs)
• Serial Peripheral Interface (SPI)
• Up to four General Purpose Quad Timers
• JTAG/OnCE
TM
port for debugging
• 14 Dedicated and 18 Shared GPIO lines
• 144-pin LQFP Package
General Description
