FAN54063UCX

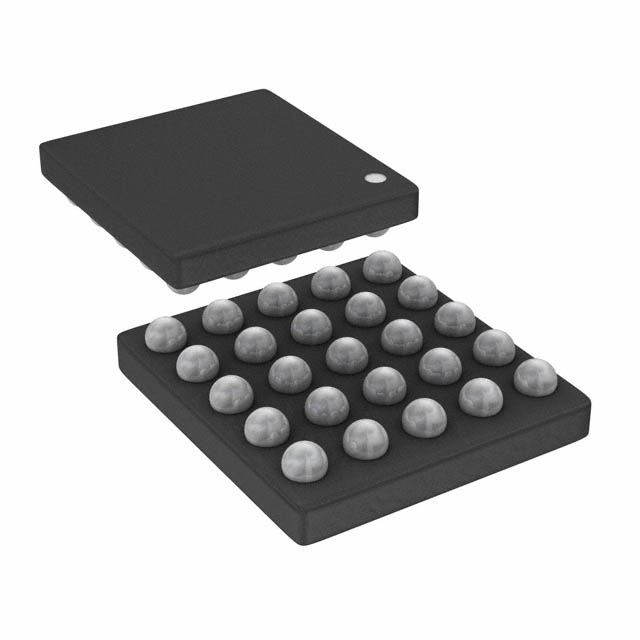

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

FAN54063UCX ON Semiconductor

Hersteller:
ON Semiconductor
Hersteller-Nr:
FAN54063UCX
AiPCBA-Teilenummer:
CM34901303
Preis (EUR):
€

1.37
AiPCBA-Lager:
239 Stk
Versendet von:
Verfügbarkeit:
184 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
Battery Charger Li-Ion/Li-Pol 25Pin WLCSP T/R
Dokumentation:
Datenblatt
3D-Modell

FAN54063UCX Kaufen FAN54063UCX Bestand & Preis aktualisiert um 2025-06-06 03:50:22

Aktualisieren

Teilenummer: FAN54063UCX

AiPCBA P/N: CM34901303

Hersteller: ON Semiconductor

Paket: WLCSP-25

Preis
€

1.37

Gesamt: 423 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/11 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

FAN54063UCX Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ON Semiconductor

Montagesmethoden

Surface Mount

3D-Modell

3D-Modell

Anzahl von Pins

25 Pin

Verpackung

WLCSP-25

Ausgangsspannung

3.51V ~ 4.45V

Ausgangsstrom

1550 mA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Ähnliche Produkte anzeigen

FAN54063UCX Datenblatt-PDF

FAN54063UCX Anderes Datenblatt

41 Pages, 1857 KB

Ansicht

FAN54063UCX Anderes Datenblatt

40 Pages, 1811 KB

Ansicht

FAN54063UCX Anderes Datenblatt

10 Pages, 1895 KB

2021/04/27

Ansicht

FAN54063UCX Anderes Datenblatt

2 Pages, 134 KB

2017/10/24

Ansicht

FAN54063UCX Anderes Datenblatt

2 Pages, 141 KB

2017/08/17

Ansicht

FAN54063UCX Diagramme zeichnen

2 Pages, 85 KB

2016/11/30

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-30℃ ~ 85℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

FAN54063UCX Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

FAN54063UCX Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

FAN54063UCX Datenblatt >

Funktionsübersicht

The FAN54063 is a 1.55 A USB-compliant switch-mode charger featuring power path operation, USB OTG boost support, JEITA temperature control, and production test mode support, in a small 25 bump, 0.4 mm pitch WLCSP package.
Features
---
|
Fully Integrated, High-Efficiency Switch-Mode Charger for Single-Cell Li-Ion and Li-Polymer Batteries
Power Path Circuit Ensures Fast System Startup with a Dead Battery when VBUS is Connected
1.55 A Maximum Charge Current
Programmable High Accuracy Float Voltage:
±0.5% at 25°C
±1% from 0 to 125°C
±5% Input and Charge Current Regulation Accuracy
Temperature-Sense Input for JEITA Compliance
Thermal Regulation and Shutdown
4.2 V at 2.3 A Production Test Support
5 V, 500 mA Boost Mode for USB OTG
28 V Absolute Maximum Input Voltage
6 V Maximum Input Operating Voltage
Programmable through High-Speed I2C Interface (3.4 Mb/s) with Fast Mode Plus Compatibility
Fast-Charge / Termination Current
Input Current
Termination Enable
Float Voltage
Small Footprint 1 H External Inductor
3 MHz Synchronous Buck PWM Controller with Wide Duty Cycle Range
Dynamic Input Voltage Control
Safety Timer with Reset Control
Very Low Battery Current when Charger Inactive

FAN54063UCX Datenblatt >
