Name: FL7734MX
Brand: Fairchild
SKU: CM56079146
Price: 0.85 USD
Availability: InStock

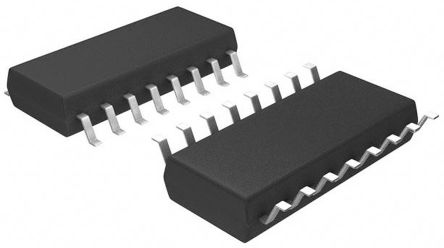

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

FL7734MX Fairchild

Hersteller:
Fairchild
Hersteller-Nr:
FL7734MX
AiPCBA-Teilenummer:
CM56079146
Preis (EUR):
€

0.85
AiPCBA-Lager:
9,500 Stk
Versendet von:
Verfügbarkeit:
7,523 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
LED-Treiber
Produktbeschreibung:
Secondary Side PWM Cntrlr Primary Side PWM Controller 65kHz to 75kHz 16Pin SOP T/R
Dokumentation:
Datenblatt
3D-Modell

FL7734MX Kaufen FL7734MX Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: FL7734MX

AiPCBA P/N: CM56079146

Hersteller: Fairchild

Paket: SOP-16

Preis
€

0.85

Gesamt: 17,023 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

FL7734MX Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Fairchild

Kategorie

LED-Treiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

SOP-16

Frequenz

70.0 kHz

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

1.5V ~ 5V

Anzahl der Kanäle

1 Channel

Pinzahl

16 Position

Verlustleistung

633 mW

Schaltfrequenz

70 kHz

Eingangsspannung (max)

30 V

Eingangsspannung (Min)

6.75 V

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

633 mW

Ähnliche Produkte anzeigen

FL7734MX Datenblatt-PDF

FL7734MX Datenblatt PDF

14 Pages, 637 KB

Ansicht

FL7734MX Datenblatt PDF

13 Pages, 609 KB

Ansicht

FL7734MX Datenblatt PDF

13 Pages, 609 KB

Ansicht

FL7734MX Datenblatt PDF

15 Pages, 651 KB

2018/03/16

Ansicht

FL7734MX Benutzerreferenzhandbuch

28 Pages, 1924 KB

2016/02/14

Ansicht

FL7734MX Anderes Datenblatt

18 Pages, 3060 KB

Ansicht

FL7734MX Anderes Datenblatt

14 Pages, 654 KB

Ansicht

FL7734MX Anderes Datenblatt

13 Pages, 550 KB

Ansicht

FL7734MX Anderes Datenblatt

13 Pages, 609 KB

Ansicht

FL7734MX Anderes Datenblatt

13 Pages, 609 KB

Ansicht

FL7734MX Anderes Datenblatt

13 Pages, 609 KB

Ansicht

FL7734MX Anderes Datenblatt

13 Pages, 609 KB

Ansicht

FL7734MX Anderes Datenblatt

13 Pages, 609 KB

Ansicht

FL7734MX Anderes Datenblatt

13 Pages, 550 KB

Ansicht

FL7734MX Anderes Datenblatt

2 Pages, 141 KB

2017/08/17

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

1.5 mm

Betriebstemperatur

-40℃ ~ 125℃ (TA)

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tape & Reel (TR)

FL7734MX Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

FL7734MX Datenblatt >

Funktionsübersicht

The FL7734MX is a single-stage PWM Controller for PFC and phase cut dimmable LED driving. It is a highly integrated PWM controller with advanced primary-side-regulation (PSR) technique to minimize components for low power LED lighting solutions. Using the innovative TRUECURRENT technology for tight constant-current control, it enables designs with constant-current (CC) tolerance of less than ±1% in the wide line voltage range to meet stringent LED brightness requirements. Phase cut dimming is managed smoothly by bleeding current control to achieve excellent dimmer compatibility without flicker. The controller can automatically detect whether there is a dimmer connection. In non dimming mode, the operating mode is set to optimize power factor and THD by enabling linear frequency control and voltage mode based on DCM. The FL7734 also provides powerful protections, such as LED open/short, sensing resistor shorted and over-temperature for high system reliability.
Excellent dimmer compatibility by active dimming control
Programmable dimming curve and input current management
Constant LED current regulation in large phase angle range
Power factor correction
Accurate constant-current (CC) control
Fast start-up utilizing bleeding circuit
Open-LED protection
Short-LED protection
Sensing resistor short protection
Cycle-by-cycle current limit
Over-temperature protection with auto restart

FL7734MX Datenblatt >
