Name: ISL6524CBZ
Brand: Intersil
SKU: CM76705021
Price: 0.91 USD
Availability: InStock

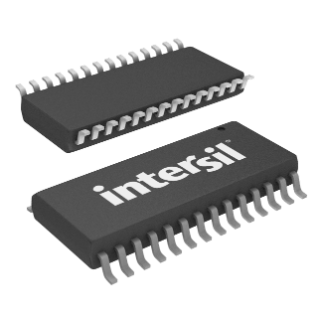

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ISL6524CBZ Intersil

Hersteller:
Intersil
Hersteller-Nr:
ISL6524CBZ
AiPCBA-Teilenummer:
CM76705021
Preis (EUR):
€

0.91
AiPCBA-Lager:
1,116 Stk
Versendet von:
Verfügbarkeit:
517 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Spannungsregler
Produktbeschreibung:
Voltage Mode PWM Controller 1.05V to 1.825V/1.2V/1.5V/1.8V 25A 28Pin SOIC W
Dokumentation:
Datenblatt
3D-Modell

ISL6524CBZ Kaufen ISL6524CBZ Bestand & Preis aktualisiert um 2025-06-13 03:50:22

Aktualisieren

Teilenummer: ISL6524CBZ

AiPCBA P/N: CM76705021

Hersteller: Intersil

Paket: SOIC-28

Preis
€

0.91

Gesamt: 1,633 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/18 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ISL6524CBZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Intersil

Kategorie

Spannungsregler

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

28 Pin

Verpackung

SOIC-28

Frequenz

200 kHz

Netzspannung

10.8V (min)

Ausgang-Schnittstellen

4 Output

Eingangsspannung (DC)

5.00 V

Ausgangsspannung

1.825 V

Ausgangsstrom

25000 mA

Pinzahl

28 Position

Schaltfrequenz

215 kHz

Ausgangsstrom (max)

25 A

Maximaler Arbeitszyklus

100 %

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Versorgungsspannung

10.8V ~ 13.2V

Versorgungsspannung (max.)

13.2 V

Versorgungsspannung (Min)

10.8 V

Eingangsspannung

10.8V ~ 13.2V

Ähnliche Produkte anzeigen

ISL6524CBZ Datenblatt-PDF

ISL6524CBZ Anderes Datenblatt

16 Pages, 446 KB

Ansicht

ISL6524CBZ Anderes Datenblatt

4 Pages, 220 KB

2015/02/02

Ansicht

ISL6524CBZ Verpackung

16 Pages, 439 KB

2001/04/26

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

ISL6524CBZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

ISL6524CBZ Datenblatt >

Funktionsübersicht

The ISL6524CBZ is a PWM and Triple Linear Power System Controller provides the power control and protection for four output voltages in high-performance microprocessor and computer applications. The IC integrates one PWM controller and three linear controllers, as well as the monitoring and protection functions. The PWM controller regulates the microprocessor core voltage with a synchronous-rectified buck converter. One linear controller supplies the computer system"s AGTL+ 1.2V bus power. The other two linear controllers regulate power for the 1.5V AGP bus and the 1.8V power for the chip set core voltage and/or cache memory circuits. It includes an Intel VRM8.5 compatible, TTL 5-input digital-to-analog converter (DAC) that adjusts the microprocessor core-targeted PWM output voltage from 1.05 to 1.825V in 25mV steps. The precision reference and voltage-mode control provide ±1% static regulation. It monitors all the output voltages.
Drives N-channel MOSFETs
Linear regulator drives compatible with both MOSFET and bipolar series pass transistors
Simple single-loop control design - voltage-mode PWM control
Fast PWM converter transient response
Excellent output voltage regulation
Power-good output voltage monitors
Separate delayed VTT Power Good
Overcurrent fault monitor

ISL6524CBZ Datenblatt >
