Name: LM3509SDEV
Brand: TI
SKU: CM70658004
Price: 75.1 USD
Availability: InStock

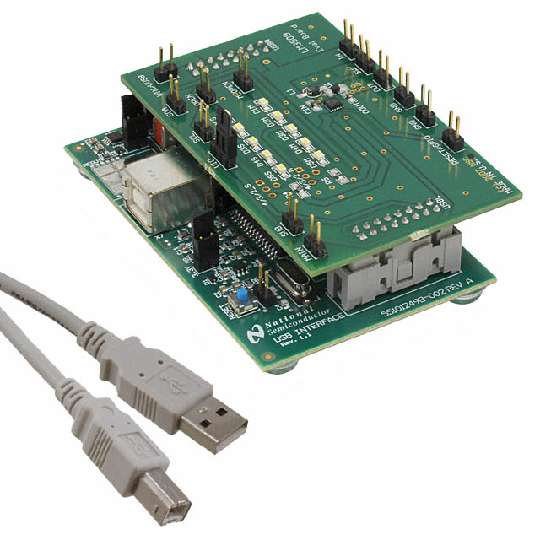

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

LM3509SDEV TI

Kaum verfügbar

Hersteller:
TI
Hersteller-Nr:
LM3509SDEV
AiPCBA-Teilenummer:
CM70658004
Preis (EUR):
€

75.10
AiPCBA-Lager:
9 Stk
Versendet von:
Verfügbarkeit:
35 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Entwicklungskits
Produktbeschreibung:
Evaluation Board, Current Mode Boost Converter, LED Driver, 2Outputs, LM3509
Dokumentation:
Datenblatt
3D-Modell

LM3509SDEV Kaufen LM3509SDEV Bestand & Preis aktualisiert um 2025-06-14 03:50:22

Aktualisieren

Teilenummer: LM3509SDEV

AiPCBA P/N: CM70658004

Hersteller: TI

Preis
€

75.10

Gesamt: 44 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/19 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

LM3509SDEV Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Entwicklungskits

3D-Modell

Ausgang-Schnittstellen

2 Output

Ausgangsspannung

21 V

Ausgangsstrom

50 mA

Eingangsspannung (max)

5.5 V

Eingangsspannung (Min)

2.7 V

Eingangsspannung

2.7V ~ 5.5V

Ähnliche Produkte anzeigen

LM3509SDEV Datenblatt-PDF

LM3509SDEV Benutzerreferenzhandbuch

11 Pages, 1512 KB

2013/04/30

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Active

LM3509SDEV Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

REACH SVHC Compliance Edition

2015/06/15

LM3509SDEV Datenblatt >

Funktionsübersicht

The LM3509 current mode boost converter offers two separate outputs. The first output (MAIN) is a constant current sink for driving series white LED"s. The second outut (SUB/FB) is configurable as a constant current sink for series white LED bias, or as a feedback pin to set a constant output voltage for powering OLED panels.
When configured as a dual output white LED bias supply, the LM3509 adaptively regulates the supply voltage of the LED strings to maximize efficiency and ensure the current sinks remain in regulation. The maximum current per output is set via a single external low power resistor. An I 2 C compatible interface allows for independent adjustment of the LED current in either output from 0 to max current in 32 exponential steps. When configured as a white LED + OLED bias supply the LM3509 can independently and simultaneously drive a string of up to 5 white LED"s and deliver a constant output voltage of up to 21V for OLED panels.
Output over-voltage protection shuts down the device if VOUT rises above 21V allowing for the use of small sized low voltage output capacitors. The LM3509 is offered in a small 10-pin thermally-enhanced LLP package and operates over the -40°C to +85°temperature range.
The LM3509SD evaluation board is set-up to drive 2 strings of 5 white LEDs (OSRAM, LW_M67C, VF = 3.6V at 20mA). These are set-up with 5 LEDs in the MAIN string and 5 LEDs in the SUB string. Alternatively, resistors can be installed in the R1 and R2 pads to make the device a voltage output boost converter for OLED display powering (see Output Voltage Setting (OLED Mode). Please refer to the LM3509 data sheet and applications note.

LM3509SDEV Datenblatt >
